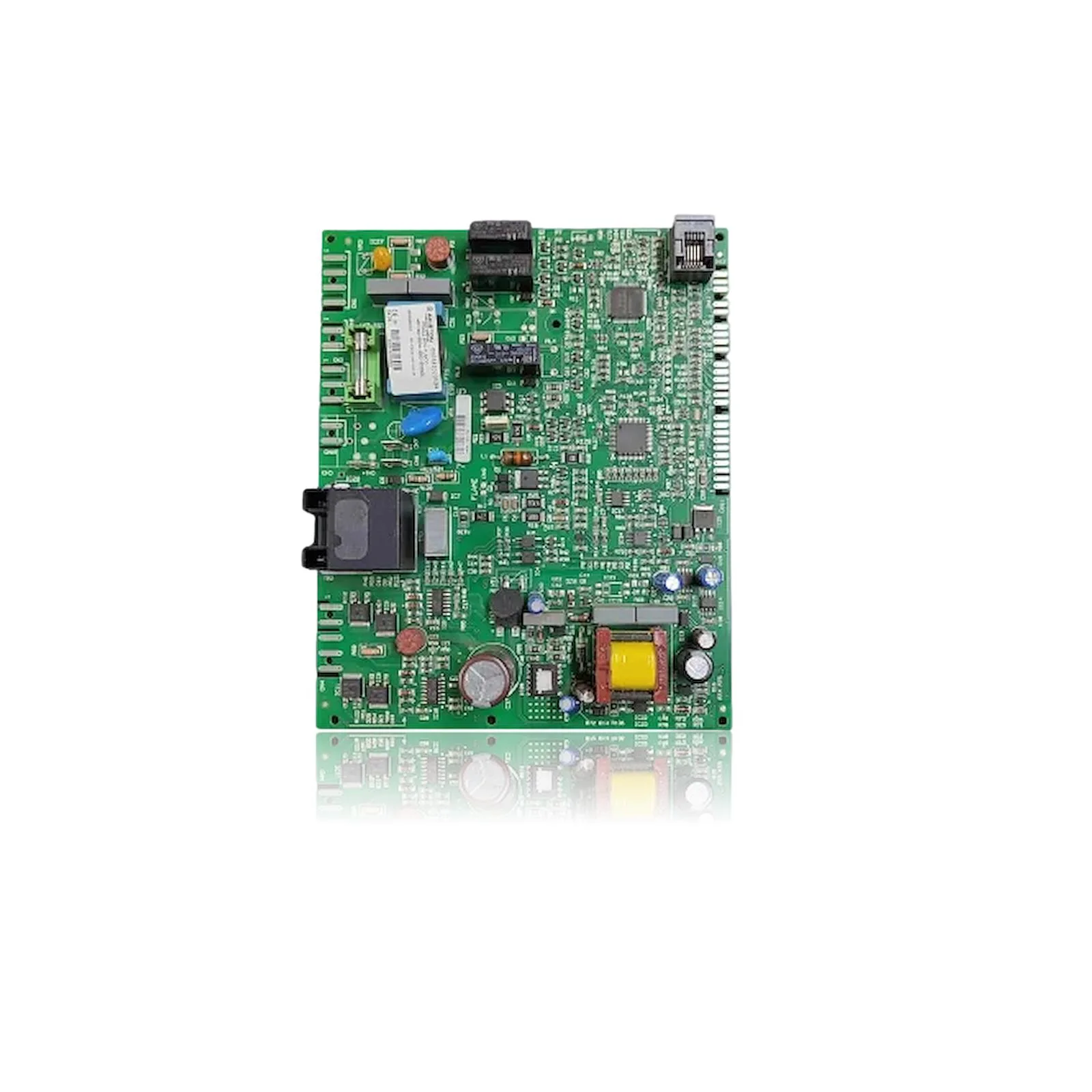

Carte electronique principale Ariston Cares Premium 24 EU Ref. 60002508 01
Si votre chaudière ne démarre pas, se bloque ou présente un comportement erratique, cela peut être dû à un défaut de la Carte Electronique Principale Ariston Cares Premium 24 EU Ref. 60002508. Cette carte contrôle des fonctions essentielles telles que l'allumage, la modulation du bruleur et la pompe. En cas de défaillance, vous pouvez rencontrer des erreurs telles que 3 03, 3 05, 3 06 ou 3 07. Elle est compatible avec les modèles Ariston Cares Premium et HS Premium, ainsi qu'avec certains modèles de Chaffoteaux. Vous devriez la remplacer si vous remarquez ces symptômes ou erreurs associées.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 60002508 01
- Garantie
- 1 an
Chaudières Ariston compatibles avec la référence 60002508 01
Carte électronique avec référence 60002508 01. Neuf compatibilités vérifiées : Inoa Green 24 EU et Inoa Green 29 EU.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Ariston Inoa Green 24 EU | Chaffoteaux Inoa Green | Contraste |
| Ariston Inoa Green 29 EU | Chaffoteaux Inoa Green | Contraste |
| Ariston Inoa Green 30 | Chaffoteaux Inoa Green | Contraste |
| Ariston CX Green 24 EU | Chaffoteaux CX Green | Contraste |
| Ariston CX Green 29 EU | Chaffoteaux CX Green | Contraste |
| Ariston Cares Premium 24 EU | Ariston Cares Premium | Contraste |
| Ariston Cares Premium 30 EU | Ariston Cares Premium | Contraste |
| Ariston HS Premium 24 EU | Ariston HS Premium | Contraste |
| Ariston HS Premium 30 EU | Ariston HS Premium | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 60002508 01 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 60002508 01. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 60002508 01
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas, il n'y a ni lumières ni afficheur, comme si elle était sans courant.
Cause : Si la carte ne démarre pas, aucune alimentation n'atteint aucun composant, même si la chaudière a du courant à l'entrée.
Mesurez avec un multimètre que les 230V arrivent à l'entrée de la carte avant de la déclarer défectueuse.
- 02
L'afficheur reste allumé mais ne réagit à aucun bouton du panneau.
Cause : Le microprocesseur de la carte gère les commandes ; s'il se bloque, l'afficheur reste allumé mais ne répond pas à l'ordre.
Essayez de faire une réinitialisation générale en laissant la chaudière éteinte pendant quelques minutes avant de remplacer la carte electronique.
- 03
Un code d'erreur différent s'affiche chaque fois que vous essayez d'allumer, sans lien apparent entre eux.
Cause : Lorsque le contrôle électronique échoue, les codes affichés cessent d'être fiables car la défaillance se situe au niveau de celui qui les génère.
Notez les codes exacts et comparez-les avec le manuel : s'ils ne correspondent à aucune panne logique, cela indique un problème avec la carte électronique.
- 04
Le thermostat ou la télécommande ne parvient pas à se synchroniser ni à communiquer avec la chaudière.
Cause : La communication avec la commande passe par le module de la carte ; si elle échoue, la chaudière ne reçoit pas de signal du thermostat.
Testez le réglage de la température directement sur le panneau de la chaudière pour écarter que la panne provienne de la commande.
- 05
La chaudière s'allume, fonctionne quelques minutes et s'arrête toute seule sans raison apparente.
Cause : Une défaillance intermittente de la carte peut entraîner une perte du signal de contrôle même si le reste de l'installation fonctionne correctement.
Vérifiez que les connecteurs de la carte soient bien enclenchés et sans oxydation avant de la changer.
Codes d'erreur Ariston nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| 3 03 | Erreur carte principale | L'autodiagnostic détecte un défaut interne de la carte électronique principale (contrôle/PCB). Vérifiez le 230 Vac et le fusible 2A, les connecteurs et le bus/l'afficheur ; si l'alimentation et le câblage sont corrects, remplacez la carte. |
| 3 05 | Erreur carte principale | La carte principale signale une erreur interne (sous-code 3 05). Vérifiez les tensions, le fusible et les connexions ; en l'absence d'anomalies externes, la cause est la carte elle-même. |
| 3 06 | Erreur carte principale | Défaut interne détecté sur la PCB (sous-code 3 06). Vérifiez l'alimentation/le câblage ; s'ils sont corrects, confirmez la panne de la carte par remplacement/test croisé. |
| 3 07 | Erreur carte principale | L'autodiagnostic de la chaudière indique une erreur interne de la carte principale (sous-code 3 07). Vérifiez le secteur 230 Vac, le fusible 2A et les connecteurs ; si tout est correct, remplacez la carte. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Ariston 60002508 01
- Référence catalogue
- 60002508 01
- SKU interne Uniclima
- PLAR056
- Marque
- Ariston
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- tension
- 12V
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Ariston Cares Premium 30 EU (PDF) Document © Ariston, fourni comme référence technique.
Questions fréquentes sur la carte électronique 60002508 01
Cette carte est-elle compatible avec une Ariston CX Green 24 EU ?
Cette carte est-elle également compatible avec une Ariston CX Green 29 EU ?
