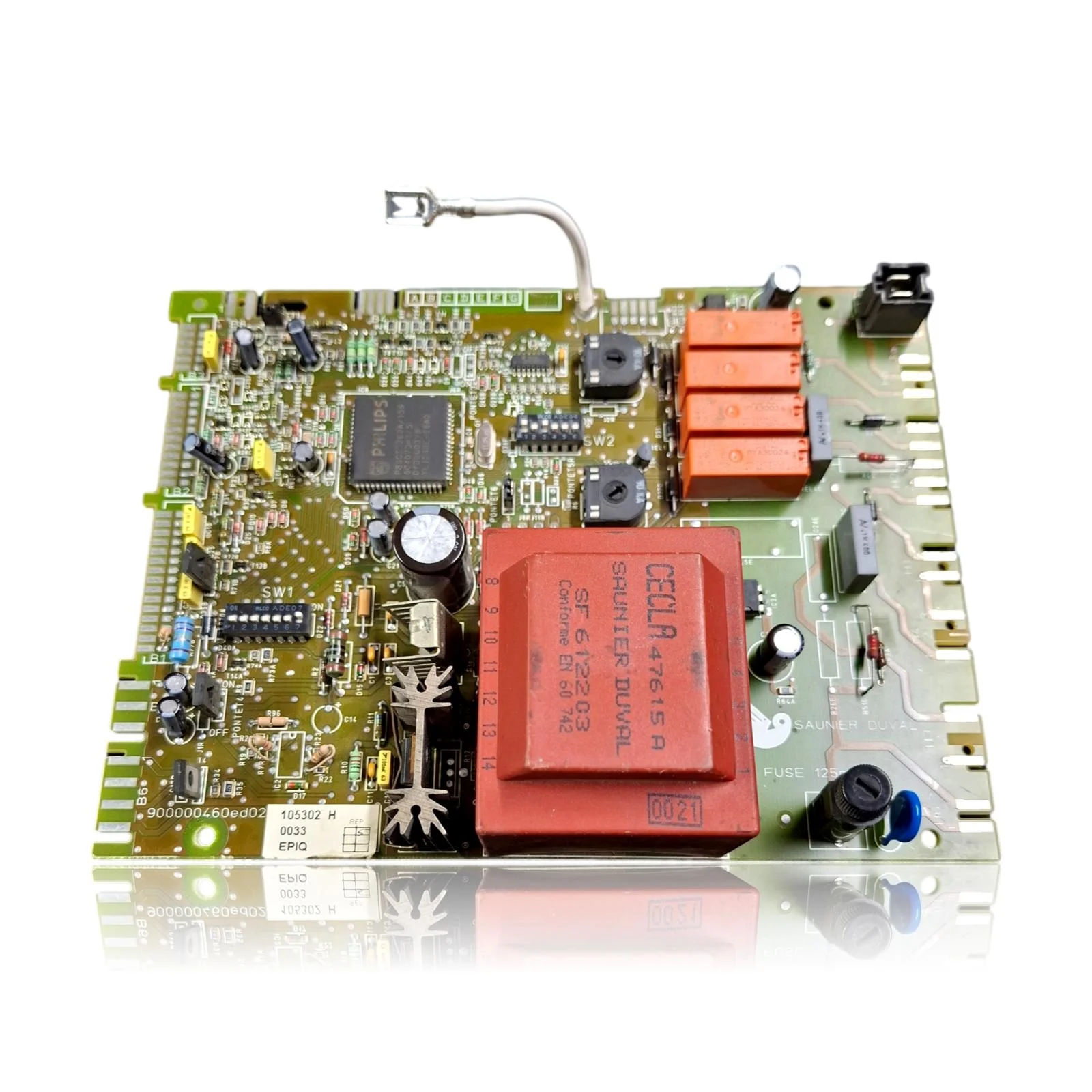

Carte électronique principale Saunier Duval Isomax C 28 E Ref. 05724800
La carte électronique principale Saunier Duval Isomax C 28 E est le composant qui contrôle l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. En cas de défaillance, la chaudière peut ne pas démarrer, se bloquer ou présenter un comportement erratique. L'utilisateur pourrait le remarquer à travers les codes d'erreur 13 : Défaillance du circuit imprimé principal et 20 : Défaut de communication/interface non compatible avec la carte principale. Cette carte est compatible avec plusieurs modèles des gammes Isofast et Isomax, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de remplacer lorsque ces symptômes ou codes d'erreur sont expérimentés.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 05724800
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence 05724800
Carte électronique avec référence 05724800. Huit compatibilités vérifiées : C 28 E et C 28 E NOx.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Contraste |
| Saunier Duval C 28 E NOx | Isofast | Contraste |
| Saunier Duval F 28 E | Isofast | Contraste |
| Saunier Duval C 35 E | Isofast | Contraste |
| Saunier Duval F 35 E | Isofast | Contraste |
| Saunier Duval C 24 E V | Isofast | Contraste |
| Saunier Duval C 28 E | Isomax | Contraste |
| Saunier Duval F 28 E | Isomax | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 05724800 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 05724800. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 05724800
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La commande ou le thermostat ne font pas fonctionner la chaudière.
Cause : Le microcontrôleur de la carte gère les ordres d'allumage ; s'il échoue, la chaudière ne réagit pas même si elle reçoit le signal de demande.
Forcez l'allumage manuel de la chaudière, sans utiliser le thermostat ; si elle ne répond pas non plus, le problème se situe avant le contrôle.
- 02
La chaudière s'éteint soudainement, sans avertissement préalable.
Cause : Le fusible de 125 mAT coupe l'alimentation de la carte en cas de surcharge.
Vérifiez le fusible avec un multimètre avant de remplacer la carte ; s'il est grillé, vérifiez si un câble ou un connecteur est endommagé ou en court-circuit.
- 03
La chaudière s'allume mais perd la communication avec l'afficheur ou la télécommande.
Cause : Le transformateur marqué Saunier Duval fournit la tension de travail au microcontrôleur et à la ligne de communication.
Avec la chaudière allumée, vérifiez si l'afficheur clignote ou s'éteint en même temps que la communication échoue ; cela indique un problème d'alimentation, pas seulement de câblage.
- 04
La chaudière fonctionne bien pendant quelques jours puis cesse de démarrer sans raison apparente.
Cause : Un défaut intermittent du microcontrôleur ou de ses soudures peut faire en sorte que la carte cesse d'exécuter la séquence d'allumage de manière aléatoire.
Notez l'heure et les conditions (froid, démarrage après une coupure de courant, etc.) chaque fois qu'il y a une panne ; un motif répété aide à identifier si la panne provient de la carte électronique ou d'un problème externe.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| 13 | Panne du circuit imprimé principal. | La carte électronique principale est en panne. Vérifiez les tensions auxiliaires (5/12 VDC) et les connecteurs de la PCB ; si l'alimentation et le câblage/l'UI sont corrects et que la carte ne délivre pas les tensions ou présente des dommages/un reset continu, remplacez la PCB. |
| 20 | Défaut de communication/interface non compatible avec la carte principale. | La carte principale est incompatible ou la communication avec l'interface utilisateur échoue (codage/DSN ou e‑Bus). Vérifiez le code produit et la compatibilité IU↔PCB ; si le défaut persiste avec une IU correcte, la cause est la PCB. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval 05724800
- Référence catalogue
- 05724800
- SKU interne Uniclima
- PECSDIC28E
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 2 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Transformateur
- CECLA 47615A, marqué Saunier Duval, code SF 612203, conforme à la norme EN 60742
- Fusible
- 125 mAT
- Code sérigraphié sur la carte électronique
- 105302 H / 0033 / EPIQ
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval F 28 E (PDF) Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la carte électronique 05724800
Le code 105302 H que je vois sur ma carte correspond-il à la référence 05724800 de l'Isomax C 28 E ?
Cette carte Ref. 05724800 de l'Isomax C 28 E est-elle également compatible avec l'Isofast F 35 E ?
Quel transformateur utilise cette carte et quelle norme respecte-t-elle ?
Quel fusible dois-je vérifier sur cette carte de l'Isomax C 28 E ?
