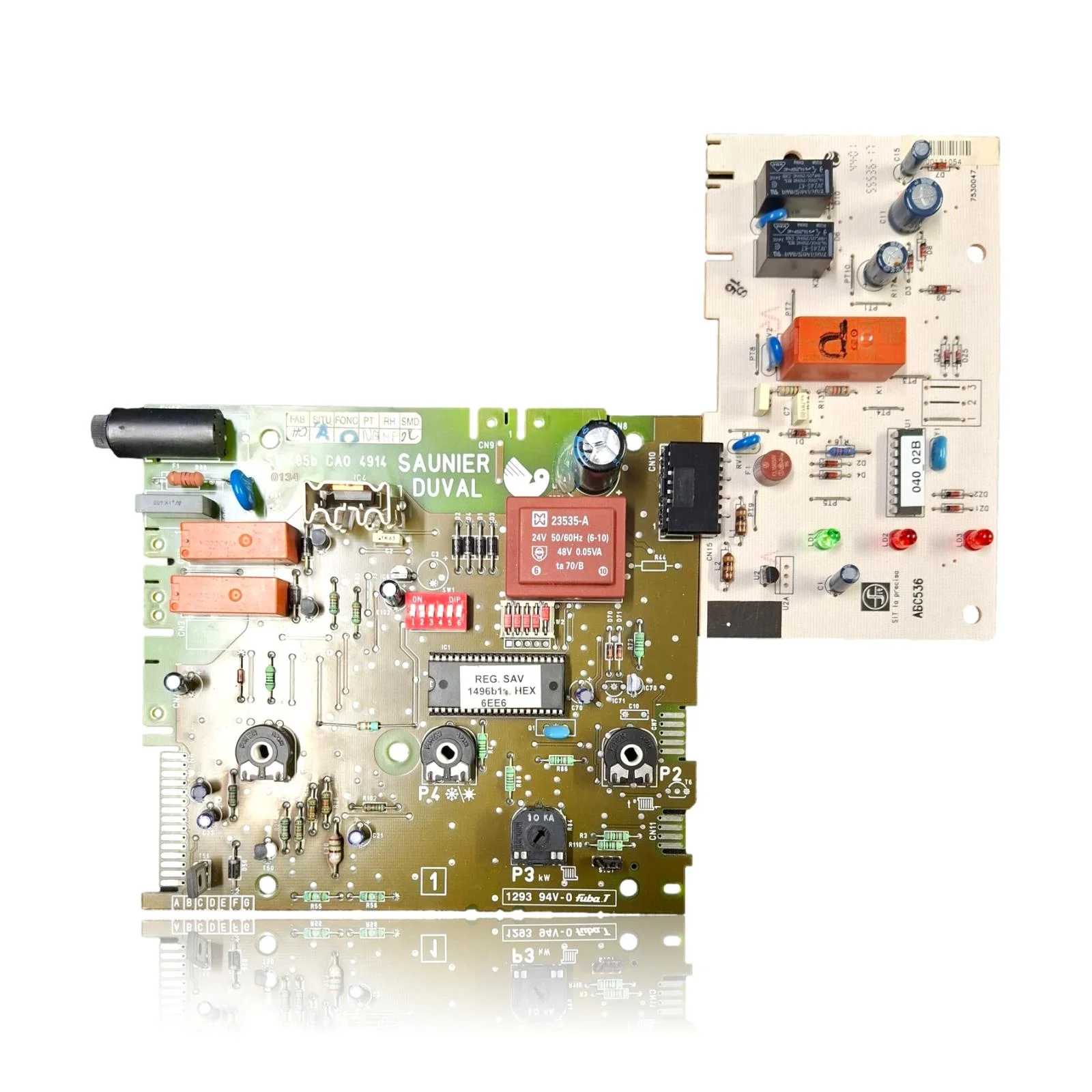

Carte électronique Saunier Duval Themaplus F 23 E
Placa electrónica fabricada por Saunier Duval (según fuentes externas), para calderas de las gamas Combitek, Thema y Themaplus en versión C/F 23 E. En la etiqueta se leen los datos del transformador (23535-A, 24V 50/60Hz, 48V 0.05VA), la tensión de red de 230V y los fusibles: 200mA T sin piloto y 80mA T con piloto. Se sustituye cuando falla el control electrónico original.
Pièces détachées liées à Saunier Duval Thema
Chaudières Saunier Duval compatibles avec la référence 05741000
Carte électronique avec référence 05741000. Huit compatibilités confirmées avec deux sources indépendantes : C 23 E et F 23 E. Vérifiez la référence sérigraphiée sur votre pièce avant d'acheter.
Compatibilité confirmée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval C 23 E | Thema | Confirmée · 2 sources |
| Saunier Duval F 23 E | Thema | Confirmée · 2 sources |
| Saunier Duval C AS 23 E | Thema | Confirmée · 2 sources |
| Saunier Duval F AS 23 E | Thema | Confirmée · 2 sources |
| Saunier Duval C 23 E | Themaplus | Confirmée · 2 sources |
| Saunier Duval F 23 E | Themaplus | Confirmée · 2 sources |
| Saunier Duval C 23 E | Combitek | Confirmée · 2 sources |
| Saunier Duval F 23 E | Combitek | Confirmée · 2 sources |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 05741000 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudiere, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Localisez la référence sérigraphiée sur le corps de la carte électronique que vous avez montée : elle doit indiquer 05741000.
- Vérifiez le modèle de votre chaudière sur la plaque signalétique et recherchez-le dans la liste des compatibles de cette page.
- Comparez les connexions et le corps avec la pièce d'origine avant de monter.
- Si vous avez des doutes, envoyez-nous une photo de la sérigraphie par WhatsApp et nous vous le confirmerons avant que vous n'achetiez.
Symptômes et pannes que résout la carte électronique 05741000
La carte électronique gère l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
La chaudière ne s'allume pas et al abrirla se ve el fusible fundido.
Cause : Esta placa lleva un fusible distinto según la versión (con o sin piloto); si salta, corta la alimentación de la placa entera.
Antes de cambiar la placa, comprueba qué fusible lleva tu versión (con piloto o sin piloto) y si el nuevo vuelve a fundirse al momento de darle corriente.
El control electrónico deja de responder a los mandos del panel: no cambia temperatura ni modo.
Cause : Es el fallo típico que motiva la sustitución de esta placa: el control electrónico original deja de procesar las órdenes del usuario.
Prueba a apagar y encender desde el interruptor general antes de cambiarla; si el panel sigue sin responder tras el reinicio, el control electrónico está agotado.
La chaudière enciende el voyant pero no pasa a flamme principal.
Cause : La placa gestiona el paso de piloto a llama principal mediante sus relés de salida; si ese circuito falla, la caldera se queda a medias.
Comprueba que el piloto se mantiene encendido con estabilidad varios minutos antes de sospechar de la placa; si el piloto es firme y no pasa a llama principal, apunta al control electrónico.
Huele a quemado ou se ve una marca oscura junto al transformateur de la placa.
Cause : El transformador que lleva esta placa es un punto habitual de sobrecalentamiento cuando el control electrónico empieza a fallar.
Con la caldera desenchufada, mira si hay decoloración u olor alrededor del transformador antes de dar por buena la sustitución completa.
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte electronique Saunier Duval 05741000
- Référence OEM
- 05741000
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Fabricant du composant
- Saunier Duval
étiquette+sources - Transformateur (modelo)
- 23535-A
étiquette - Transformateur primario
- 24V 50/60Hz (6-10)
étiquette - Transformateur secundario
- 48V 0.05VA (ta 70/B)
étiquette - Tension de réseau
- 230 V
étiquette - Fusible sans voyant (SANS VEILLEUSE)
- 200 mA T
étiquette - Fusible avec voyant (AVEC VEILLEUSE)
- 80 mA T
étiquette - IC1 (regulador)
- REG. SAV 1496b1s HEX 6EE6
étiquette
- El código de lote impreso junto a la tabla FAB/SITU/FONC ('ST1485b CAO 4914') no se lee con total certeza; el primer carácter tras 'ST' podría ser otro. No se usa como referencia de venta.
- La referencia de catálogo 05741000 no se ha podido confirmar: ni la etiqueta la muestra directamente ni las fuentes externas la corroboran con dos o más fuentes independientes (0 fuentes). Verifica el código de tu placa antes de comprar.
- Hay varias variantes de caldera compatibles (C, F, AS); comprueba el modelo exacto de tu caldera antes de pedir.
