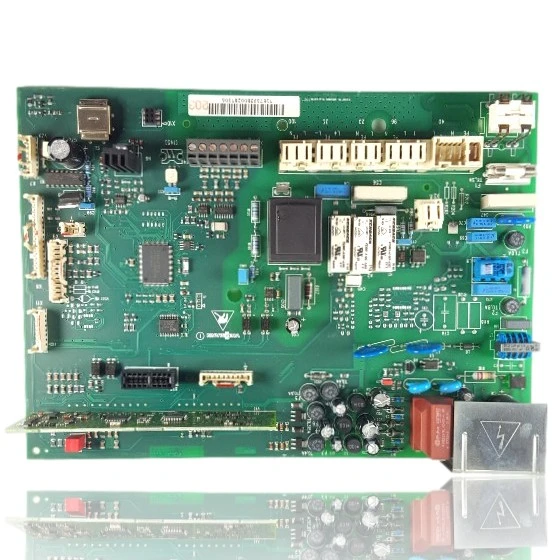

Carte Électronique Viessmann Vitodens 200 WB2A Réf. 7825241
Lorsque vous ouvrez le robinet ou démarrez le chauffage, la carte électronique Viessmann Vitodens 200 WB2A se charge de contrôler l'allumage, la modulation du brûleur et la pompe de votre chaudière. Si cette pièce tombe en panne, il est possible que la chaudière ne démarre pas, se bloque ou fonctionne de manière erratique, présentant des erreurs telles que F0, E4, b5 ou b4. Cette carte est compatible avec des modèles des gammes Vitodens 200-W et Vitodens 300-W, entre autres. Elle doit être remplacée lorsque vous rencontrez ces problèmes de fonctionnement.
TVA incluse
Contacter par WhatsAppChaudières Viessmann compatibles avec la référence 7825241
Carte électronique avec référence 7825241. Six compatibilités vérifiées : Vitodens 200-W WB2A 26 kW et Vitodens 300-W WB3A 26 kW.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Viessmann Vitodens 200-W WB2A 26 kW | Vitodens 200-W (WB2A) | Contraste |
| Viessmann Vitodens 300-W WB3A 26 kW | Vitodens 300-W (WB3A) | Contraste |
| Viessmann Vitodens 300-W WB3A 35 kW | Vitodens 300-W (WB3A) | Contraste |
| Viessmann Vitodens 300-W WB3A 49 kW | Vitodens 300-W (WB3A) | Contraste |
| Viessmann Vitodens 300-W WB3A 66 kW | Vitodens 300-W (WB3A) | Contraste |
| Viessmann Vitodens 300-W WB3B 35 kW | Vitodens 300-W (WB3B) | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 7825241 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 7825241. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 7825241
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas : il n'y a pas de lumière sur l'afficheur et on n'entend rien, elle semble débranchée.
Cause : La carte distribue l'alimentation à l'électronique, et si son entrée échoue, il n'y a pas de courant qui arrive à rien.
Avant de la changer, vérifiez le fusible de la carte et assurez-vous qu'il y a de la tension sur le connecteur d'entrée.
- 02
L'afficheur montre des codes d'erreur différents ou le même avertissement apparaît et disparaît.
Cause : La carte interprète les signaux des capteurs, et si elle échoue, elle génère des erreurs qui ne sont pas réelles.
Notez les codes exacts et l'ordre dans lequel ils apparaissent : un capteur sale ou un connecteur lâche peuvent donner le même symptôme sans que ce soit la carte.
- 03
Vous changez la température sur la commande et la chaudière ne répond pas, elle continue de fonctionner comme elle veut.
Cause : La commande communique avec la chaudière via la carte, et si le port de bus échoue, le contrôle est perdu.
Essayez de contrôler la chaudière à partir de ses propres boutons avant de rejeter la carte : si elle ne répond pas non plus, la panne peut être la carte.
- 04
La chaudière démarre, fonctionne un certain temps et s'éteint toute seule sans raison apparente, puis essaie de redémarrer.
Cause : Un relais de la carte qui tombe en panne peut couper l'alimentation à l'allumage de manière intermittente.
Écartez d'abord une chute de pression d'eau ou une défaillance du pressostat d'air, qui peuvent provoquer la même coupure sans que ce soit la carte.
Codes d'erreur Viessmann que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F0 | Défaut interne ; brûleur bloqué. | Défaut interne de l'unité de contrôle (PCB) de la chaudière. Vérifiez le 230/24 V, le câblage et les sondes ; si tout est correct et que le code persiste, la carte est en panne et doit être remplacée. |
| E4 | Brûleur bloqué ; défaut de la tension d'alimentation 24 V. | Défaut du circuit d'alimentation/surveillance 24 V sur la carte de contrôle. Mesurez la sortie 24 VDC et les périphériques ; si la tension est correcte et que l'alarme continue, la PCB est défectueuse et doit être remplacée. |
| b5 | Mode de régulation selon l'état de livraison ; défaut interne. | Erreur interne de l'électronique de régulation (PCB). Confirmez qu'il n'y a pas d'erreurs de programmation/Vitotrol et redémarrez ; si le défaut réapparaît, remplacez la carte de contrôle. |
| b4 | Régule comme si la température extérieure était de 0 °C ; défaut interne. | Défaut du convertisseur A/D ou de la mesure sur la carte de contrôle provoquant une lecture extérieure erronée. Vérifiez la sonde extérieure et les résistances aux bornes ; si elles sont correctes et que le code persiste, la PCB est endommagée et doit être remplacée. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Viessmann 7825241
- Référence catalogue
- 7825241
- Marque
- Viessmann
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Questions fréquentes sur la carte électronique 7825241
Cette carte est-elle valable pour la Viessmann Vitodens 300 WB3A, ou seulement pour la 200 WB2A ?
Cette carte est-elle compatible avec la Vitodens 333 WS3A ?
