Placa Electrónica Viessmann Vitodens 200 WB2A Ref. 7825241

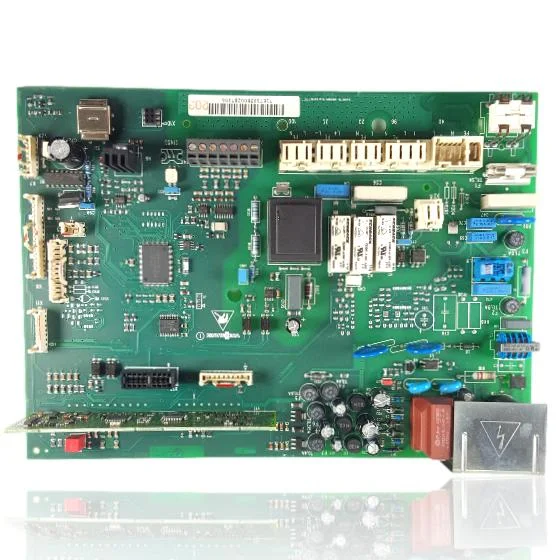

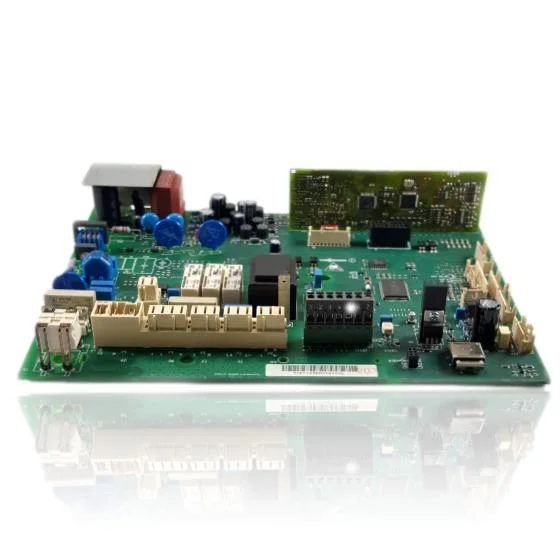

Placa electrónica para las calderas Viessmann Vitodens 200 WB2A, 300 WB3A, 300 WB3B y 333 WS3A. Es la tarjeta de control del equipo. En las fotos disponibles no se aprecia serigrafía ni marca legible, así que no consta el fabricante real del componente ni ningún dato técnico. Antes de comprar, comprueba que la referencia de tu placa coincide con la de tu caldera.
Recambios relacionados con Viessmann Vitodens 300-W (WB3A)
Calderas Viessmann compatibles con la referencia 7825241
Placa electrónica con referencia 7825241. Seis compatibilidades confirmadas con dos fuentes independientes: Vitodens 200-W WB2A 26 kW y Vitodens 300-W WB3A 26 kW. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Viessmann Vitodens 200-W WB2A 26 kW | Vitodens 200-W (WB2A) | Confirmada · 2 fuentes |
| Viessmann Vitodens 300-W WB3A 26 kW | Vitodens 300-W (WB3A) | Confirmada · 2 fuentes |
| Viessmann Vitodens 300-W WB3A 35 kW | Vitodens 300-W (WB3A) | Confirmada · 2 fuentes |
| Viessmann Vitodens 300-W WB3A 49 kW | Vitodens 300-W (WB3A) | Confirmada · 2 fuentes |
| Viessmann Vitodens 300-W WB3A 66 kW | Vitodens 300-W (WB3A) | Confirmada · 2 fuentes |
| Viessmann Vitodens 300-W WB3B 35 kW | Vitodens 300-W (WB3B) | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 7825241 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar 7825241.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica 7825241
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera no da ninguna señal de vida: no enciende el display, no se oye nada, como si estuviera desenchufada
Causa: La placa reparte la alimentación al resto de la electrónica, y si su etapa de entrada falla no llega corriente a nada
Antes de cambiarla, revisa el fusible de la propia placa y que hay tensión de red en el conector de entrada
En el display salen códigos de error distintos cada vez, o el mismo aviso aparece y se va solo
Causa: La placa lee las señales de los sensores de la caldera, y si su electrónica de lectura falla genera errores que no son reales
Apunta los códigos exactos y el orden en que salen: un sensor sucio o un conector flojo dan el mismo síntoma sin que sea la placa
Cambias la temperatura en el mando y la caldera no reacciona, sigue haciendo lo que le da la gana
Causa: El mando se comunica con la caldera a través de la placa, y si el puerto de bus falla se pierde ese control
Prueba a manejar la caldera desde sus propios botones antes de descartar la placa: si tampoco responde ahí, el fallo apunta más a la placa
La caldera arranca, funciona un rato y se corta sola sin motivo aparente, luego vuelve a intentarlo
Causa: Un relé de la placa que empieza a fallar puede cortar la alimentación al encendido de forma intermitente
Descarta antes una caída de presión de agua o un fallo del presostato de aire, que provocan el mismo corte sin que sea la placa
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Códigos de error relacionados con placa electrónica 7825241
Si tu caldera muestra alguno de estos códigos, esta pieza puede ser la causa:
| Código | Qué significa | Qué hacer |
|---|---|---|
| F0 | Fallo interno; quemador bloqueado. | Defecto interno de la unidad de control (PCB) de la caldera. Verificar 230/24 V, cableado y sensores; si todo es correcto y el código persiste, la placa está averiada y debe sustituirse. |
| E4 | Quemador bloqueado; fallo en la tensión de alimentación 24 V. | Fallo del circuito de alimentación/monitorización de 24 V en la placa de control. Medir la salida de 24 VDC y periféricos; si la tensión es correcta y la alarma continúa, la PCB está defectuosa y debe sustituirse. |
| b5 | Modo control según entrega; fallo interno. | Error interno de la electrónica de regulación (PCB). Confirmar que no hay errores de programación/Vitotrol y reiniciar; si reaparece, sustituir la placa de control. |
| b4 | Regula como si la temperatura exterior fuese 0 °C; fallo interno. | Fallo del convertidor A/D o de la medición en la placa de control que provoca lectura exterior errónea. Comprobar sensor exterior y resistencias en bornes; si son correctas y el código persiste, la PCB está dañada y debe cambiarse. |
Un mismo código puede tener varias causas. Mándanos el código por WhatsApp con una foto de la serigrafía y te confirmamos si la pieza es esta.
Ficha del placa electrónica Viessmann 7825241
- Referencia OEM
- 7825241
- Marca
- Viessmann
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días

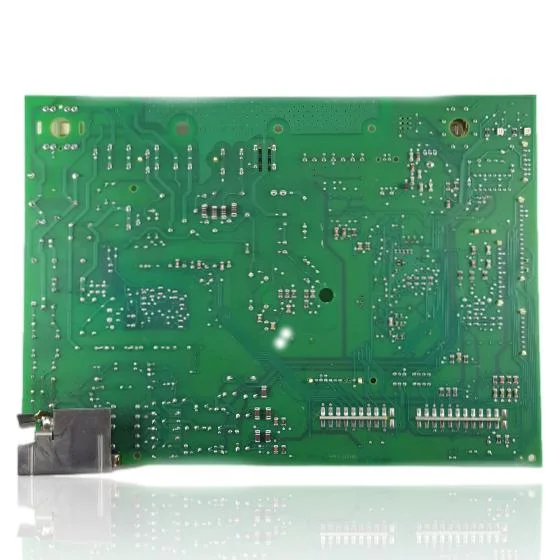

- No se ha podido leer serigrafía ni marca de fabricante en las fotos de esta pieza (ni en el reverso, celdas 1334-1336); comprueba la etiqueta de tu placa antes de pedir.
- No consta el código del componente ni ningún dato técnico verificado; identifica tu placa por comparación física, no solo por el modelo de caldera.
