Carte Électronique Vaillant ecoTEC PRO VMW 226/3-3 Ref. 0020132764

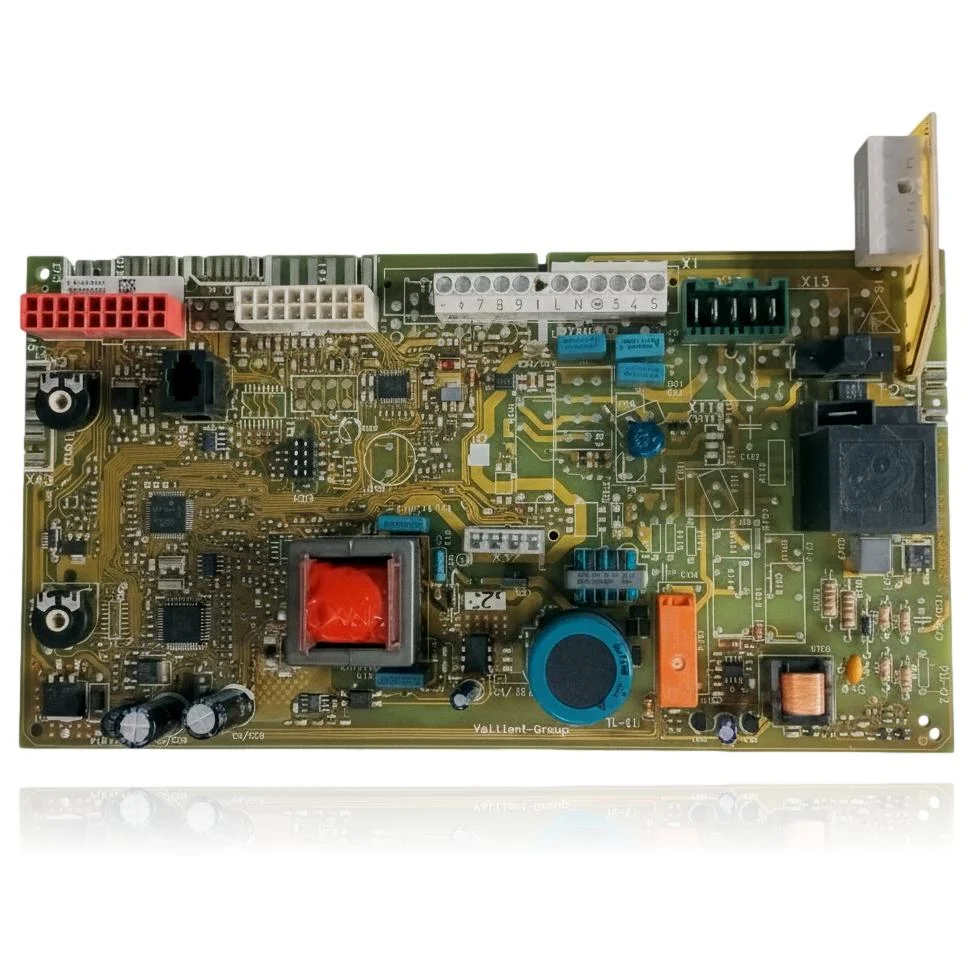

Carte électronique pour chaudières Vaillant ecoTEC des séries VM et VMW 226/3-3, 236/3-5, 286/3-3, 296/3-5 et 346/3-5. La sérigraphie, lue en miroir, identifie le fabricant comme Vaillant Group et le code TL-01. Le format physique (bloc de bornes et connecteur rouge long) correspond à celui de la carte utilisée dans la VMW 236/3-5. Elle est remplacée lorsque la carte originale tombe en panne.
Fiche technique : chaudières Vaillant compatibles avec la référence 0020132764
Carte électronique avec référence 0020132764. Deux compatibilités vérifiées : VMW 226/3-3 et VMW 236/3-5.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW 226/3-3 | ecoTEC pro | Contraste |
| Vaillant VMW 236/3-5 | ecoTEC pro | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 0020132764 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0020132764. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 0020132764
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas, il n'y a ni lumières ni écran, comme si elle ne recevait pas de courant.
Cause : La carte est celle qui reçoit l'alimentation de 230V et distribue le courant aux autres composants ; si elle tombe en panne, l'appareil est complètement mort.
Mesurez avec un multimètre si 230V arrivent au connecteur d'entrée de la carte et vérifiez le fusible interne avant de la déclarer défectueuse.
- 02
Sur l'afficheur, un code d'erreur différent apparaît à chaque fois, sans que vous trouviez un schéma clair.
Cause : Le microprocesseur de la carte interprète les signaux des sondes et du pressostat ; s'il tombe en panne, il peut donner des lectures erratiques qui ne correspondent pas à une panne réelle de ces composants.
Notez les codes qui apparaissent et vérifiez s'ils correspondent à une défaillance répétable d'une sonde ou s'ils changent sans lien apparent, avant de remplacer la carte.
- 03
La commande ou le thermostat mural a cessé de communiquer avec la chaudière : il ne change pas la température, n'affiche pas de données.
Cause : La carte gère le bus de communication avec la commande ; si ce module tombe en panne, la commande reste déconnectée même si la chaudière s'allume.
Vérifiez que le câble du bus est bien connecté et sans dommages aux deux extrémités avant de changer la carte.
- 04
La chaudière fournit bien le chauffage mais ne donne pas d'eau chaude, ou vice versa.
Cause : Chaque sortie (vanne 3 voies, pompe, allumage) dépend d'un relais de la carte ; si l'un échoue, seule cette fonction est perdue et le reste continue de fonctionner.
Vérifiez que la vanne 3 voies se déplace physiquement en ouvrant un robinet avant de supposer que le problème vient de la carte électronique.
- 05
L'équipement s'éteint tout seul au milieu d'un cycle et redémarre comme s'il avait été réinitialisé.
Cause : Une soudure froide ou un condensateur dégradé sur la carte provoque des redémarrages spontanés du microprocesseur.
Vérifiez que la mise à la terre de l'installation est correcte, car une mauvaise terre provoque également des redémarrages et peut être confondue avec une défaillance de la carte.
Codes d'erreur Vaillant que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.61 | Défaut de commande de la vanne combustible | La carte électronique (0020132764) peut être défaillante au niveau de l'étage de commande de la vanne gaz, de sorte qu'elle n'envoie pas le signal/la tension corrects et la vanne ne s'active pas ; vérifiez la tension/le signal depuis le connecteur de la carte vers la vanne et la continuité du faisceau. |
| F.62 | Défaut de retard de coupure de la vanne combustible | L'électronique de la carte peut retarder indûment la fermeture de la vanne gaz (circuit d'arrêt), générant le défaut ; vérifiez que la sortie/le relais de la carte coupe immédiatement à la perte de flamme et écartez une fuite mécanique de la vanne. |
| F.63 | Défaut EEPROM | Corruption ou défaut de l'EEPROM intégrée à la carte électronique ; si le code persiste après plusieurs redémarrages, confirmez par diagnostic et remplacez/paramétrez la carte selon la procédure du fabricant. |
| F.64 | Défaut électronique/sonde | Panne du circuit analogique/ADC de la carte qui mesure les NTC (départ/retour) ; vérifiez d'abord les NTC et le câblage et, s'ils sont corrects, confirmez le défaut de l'électronique de la carte. |
| F.65 | Défaut temp. de l'électronique | Surchauffe/dommage thermique de l'électronique de la carte ; inspectez l'emplacement et les sources de chaleur externes et contrôlez la carte (traces de chaleur, composants dégradés) ainsi que sa ventilation. |
| F.67 | Défaut électronique/flamme | Défaut du circuit de détection de flamme/ASIC de la carte provoquant un signal de flamme non plausible ; vérifiez la mise à la terre, l'électrode/le câble d'ionisation et, si le signal est correct, l'électronique de la carte. |
| F.70 | Défaut : code appareil non valide | Après remplacement de la carte, le DSN/code de l'appareil ne correspond pas ou la résistance de codage manque ; vérifiez et configurez le DSN dans d.93 ou montez la résistance de codage correcte pour la nouvelle carte. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Vaillant 0020132764
- Référence catalogue
- 0020132764
- Marque
- Vaillant
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Code de composant
- TL-01
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Vaillant VMW 226/3-3 (PDF)Document © Vaillant, fourni comme référence technique.
Questions fréquentes sur la carte électronique 0020132764
Qui fabrique la carte électronique Réf. 0020132764 pour la Vaillant ecoTEC PRO VMW 226/3-3 ?
Quel est le code de la carte Réf. 0020132764 ?
Pour quelles chaudières Vaillant cette carte électronique est-elle compatible ?
Cette carte est-elle une pièce d'origine ou un remplacement pour l'ecoTEC VMW 226/3-3 ?
Combien de modèles sont compatibles avec la carte électronique PECVEP226X ?
Quels codes d'erreur sont documentés pour cette carte ?
