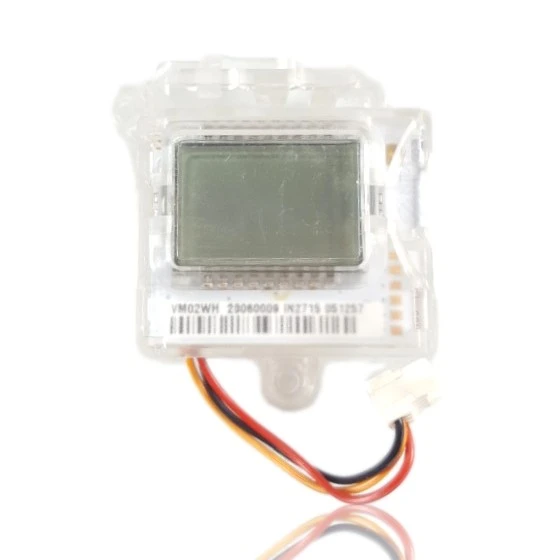

Module Afficheur Beretta Ciao Green 25 CSI Cod. VM02WH

Chaudières Beretta compatibles avec la référence 20069514

Carte électronique avec référence 20069514. Cinq compatibilités vérifiées : GREEN 25 CSI et GREEN 25 RSI.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la référence 20069514 est la pièce de votre chaudière ?

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 20069514. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes nécessitant un diagnostic sur la carte électronique 20069514

La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  L'afficheur reste blanc mais on remarque que la chaudière fonctionne (ventilateur, bruit d'allumage).

  Cause : Le module ne fait que montrer des informations ; s'il échoue, la carte électronique peut continuer à fonctionner sans rien afficher à l'écran.

  Vérifiez que le connecteur à 3 fils entre l'afficheur et la carte est bien enclenché et sans oxydation avant de le remplacer.

• 02

  L'afficheur clignote, affiche des lignes ou des symboles isolés au lieu des informations normales.

  Cause : Cela indique un problème de communication par le connecteur à 3 fils entre l'afficheur et la carte électronique.

  Vérifiez l'état des trois fils du connecteur et assurez-vous qu'il n'y ait pas d'humidité dans la zone du panneau frontal.

• 03

  L'afficheur ne s'allume pas du tout, même pas une seconde.

  Cause : Cela peut être le module LCD lui-même ou qu'il ne reçoit pas d'alimentation depuis la carte principale.

  Vérifiez que la chaudière est sous tension et que le fusible de la carte électronique est en bon état avant de tenir le visualiseur responsable.

• 04

  La communication avec la carte électronique se perd de manière intermittente et l'afficheur redémarre tout seul.

  Cause : Le connecteur à 3 fils est le seul canal entre l'afficheur et l'électronique de contrôle ; un mauvais contact provoque des coupures répétées.

  Déplacez avec précaution le connecteur avec la chaudière allumée pour voir si la coupure se reproduit immédiatement.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche de la carte électronique Beretta 20069514

Référence catalogue

20069514

SKU interne Uniclima

DECBCG

Marque

Beretta

Type de pièce

Cartes électroniques

Unités en stock

1 unité

État

Reconditionné

Garantie

1 an

Livraison

3 à 4 jours ouvrés (France métropolitaine)

Retour

14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Code de modèle du module

VM02WH

Lot / date

29060009 / IN2715 / 051257

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Beretta GREEN 25 CSI (PDF) Document © Beretta, fourni comme référence technique.
