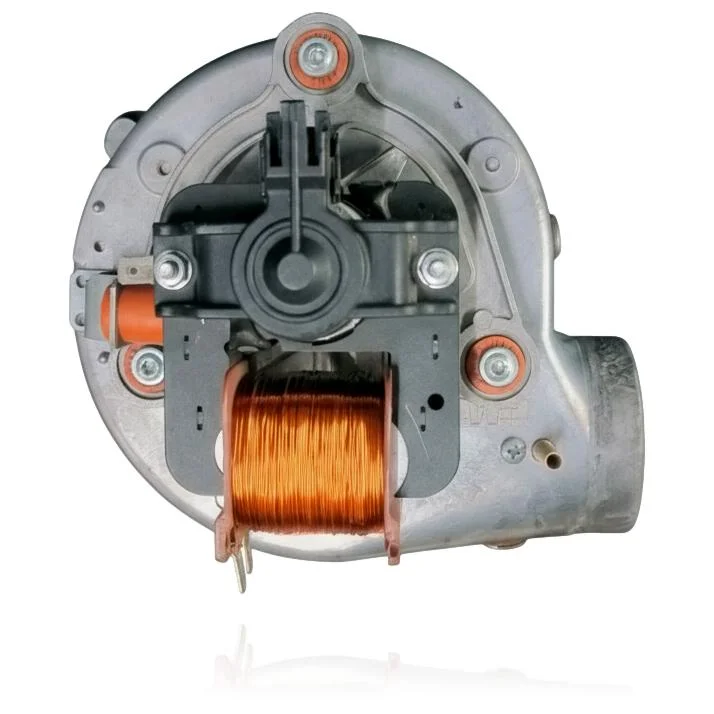

Ventilateur Extracteur Chaudière Junkers Euromaxx ZWC24/28. Ref. 8716772508
En ouvrant le robinet d'eau chaude, le ventilateur extracteur de la chaudière Junkers Euromaxx ZWC24/28 s'active pour évacuer les gaz de combustion et permettre à la chaudière de fonctionner correctement. Si cette pièce tombe en panne, vous remarquerez que la chaudière ne s'allume pas ou se bloque, pouvant afficher des codes d'erreur tels que C7, C6, CA ou C1. Ce ventilateur est compatible avec les modèles ZWC 24/28-1MFA et ZWC 28/32-1MFA de la gamme Junkers Euromaxx. Il doit être remplacé lorsqu'il présente des défauts de fonctionnement, affectant l'évacuation des fumées.
TVA incluse
Contacter par WhatsAppChaudières Junkers compatibles avec la référence 8716772508
Extracteur avec référence 8716772508. Deux compatibilités vérifiées : ZWC 24/28-1MFA et ZWC 28/32-1MFA.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Junkers ZWC 24/28-1MFA | Junkers Euromaxx ZWC | Contraste |
| Junkers ZWC 28/32-1MFA | Junkers Euromaxx ZWC | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 8716772508 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 8716772508. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout l'extracteur 8716772508
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
Le rotor ne tourne pas ou tourne très lentement et de manière saccadée.
Cause : L'axe peut se gripper à cause de la poussière ou de l'oxydation dans le roulement, et le moteur n'a pas la force pour surmonter cette résistance.
Essayez de faire tourner le rotor à la main avec la chaudière déconnectée ; s'il est dur ou ne tourne pas, le problème est confirmé au niveau de l'extracteur.
- 02
On entend un bruit de frottement ou de vibration fort au démarrage du brûleur.
Cause : Le rotor peut frotter contre la volute s'il est désaligné ou sale de poussière et de suie accumulée.
Regarde si le bruit change d'intensité en variant la puissance de la chaudière ; s'il monte et descend avec la flamme, cela vient de l'extracteur.
- 03
La chaudière ne s'allume pas et se bloque directement, sans tenter l'allumage.
Cause : Si l'extracteur ne tourne pas, le pressostat d'air ne ferme jamais le contact et la centrale ne permet pas l'ouverture du gaz.
Vérifiez si le démarrage de l'extracteur se fait entendre ou se remarque lorsque vous donnez l'ordre d'allumage ; s'il n'y a aucun mouvement, la pièce ne fonctionne pas.
Codes d'erreur Junkers que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| C7 | Aucun signal de vitesse du ventilateur. | Le ventilateur/extracteur ne transmet pas le signal du tachymètre au Heatronic (moteur/capteur de tr/min ou câblage). Vérifiez en mesurant le signal de vitesse sur le connecteur du ventilateur ainsi que l'alimentation/la continuité. |
| C6 | Le pressostat ne se ferme pas. | Si le ventilateur ne démarre pas ou ne génère pas assez de dépression, le pressostat différentiel ne ferme pas et la chaudière se bloque. Vérifiez que le ventilateur tourne et atteint son régime, et mesurez la dépression aux prises du pressostat avec un manomètre en U. |
| CA | Révolutions trop élevées de la turbine. | Le ventilateur fonctionne au-dessus de la plage autorisée (défaut du moteur lui-même/du contrôle de tr/min) et le Heatronic détecte une survitesse. Vérifiez le signal du tachymètre et la corrélation commande–tr/min selon les valeurs de service. |
| C1 | Le pressostat s'est déclenché pendant le fonctionnement. | Une chute de débit ou un arrêt intermittent du ventilateur provoque l'ouverture du pressostat en marche. Vérifiez la consommation et les tr/min du ventilateur en charge et écartez toute obstruction/tout frottement dans l'ensemble extracteur–cheminée. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Junkers 8716772508
- Référence catalogue
- 8716772508
- Marque
- Junkers
- Type de pièce
- Extracteurs
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Tension nominale
- 230V
- Fréquence
- 50Hz
- Puissance
- 40W
- Modèle d'usine (étiquette)
- GR02685
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Junkers ZWC 24/28-1MFA (PDF)Document © Junkers, fourni comme référence technique.
Questions fréquentes sur l'extracteur 8716772508
Ce ventilateur extracteur est-il compatible avec la chaudière Junkers Euromaxx ZWC24/28-1MFA23 ?
Quelle est la puissance du ventilateur extracteur de la ZWC28/32-1MFA31 ?
À quelle tension fonctionne cet extracteur de l'Euromaxx ZWC24/28-1MFA31 ?
Quelle panne résout ce ventilateur dans la chaudière Euromaxx ZWC24/28 ?
