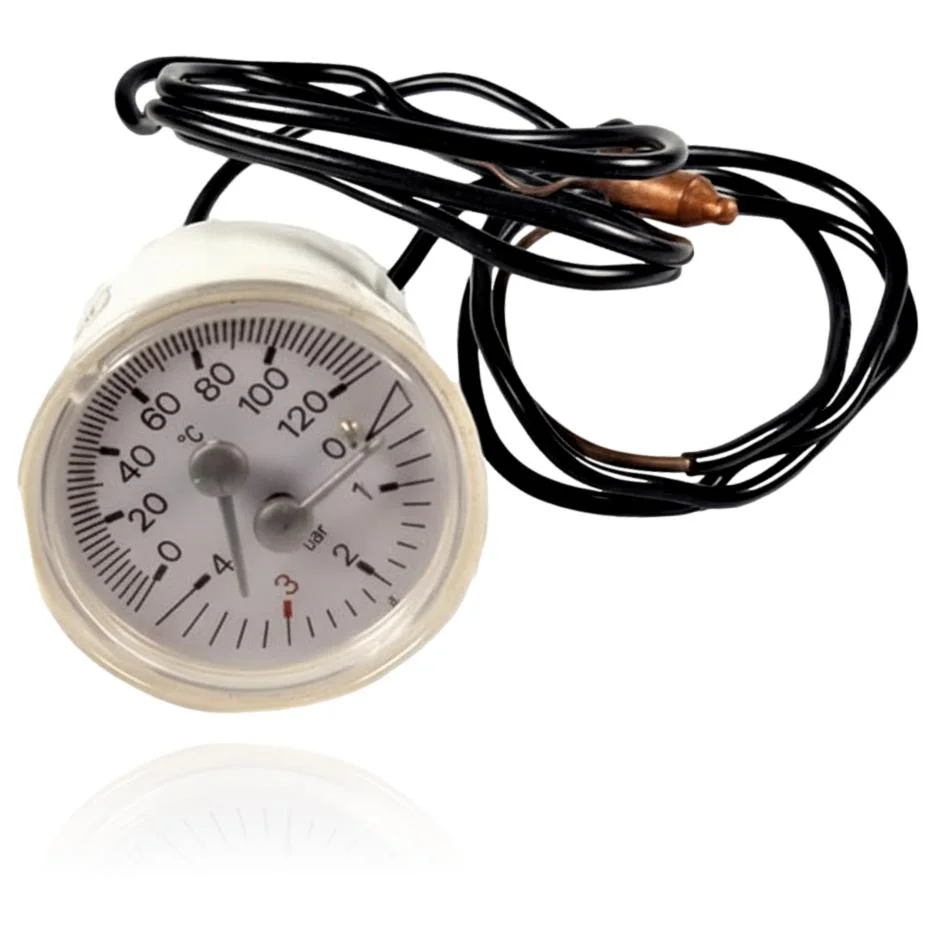

Manomètre pour chaudière Vega 20 AIM/AIFM et 24 AIM/AIFM

Chaudières Baxi Roca compatibles avec la référence 122621983

Manomètre avec référence 122621983. Quatre compatibilités vérifiées : Vega 20 AIFM et Vega 20 AIM.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la référence 122621983 est la pièce de votre chaudière ?

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122621983. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes nécessitant un diagnostic sur le manomètre 122621983

Le manomètre indique la pression du circuit de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  Le manomètre reste bloqué à une valeur et ne monte ni ne descend même si la pression du circuit change.

  Cause : Le mécanisme interne du thermomanomètre se grippe ou perd son étanchéité et cesse de transmettre la pression réelle à l'aiguille.

  Tape doucement la sphère et purgez un radiateur pour voir si l'aiguille réagit avant de la considérer comme défectueuse.

• 02

  Un cerne d'humidité ou des gouttes d'eau apparaissent autour du filetage où se connecte la sonde.

  Cause : Le connecteur fileté du bulbe en cuivre perd son étanchéité avec le temps et l'eau du circuit s'échappe par là.

  Séchez bien la zone, serrez le raccord avec précaution et vérifiez à nouveau dans quelques heures si la fuite réapparaît avant de changer la pièce.

• 03

  La sphère est rayée, embuée ou avec le verre cassé et il n'est pas possible de lire ni la pression ni la température.

  Cause : Le verre est une pièce exposée et un coup ou le passage des années l'altère sans affecter le reste de l'installation.

  Vérifiez si la détérioration est uniquement du verre, en déplaçant l'aiguille au toucher, ou si elle est également bloquée à l'intérieur.

• 04

  Le client pense que la chaudière est à court de pression, mais elle s'allume et chauffe normalement.

  Cause : Un thermomanomètre n'informe que, il ne coupe pas le fonctionnement de la chaudière, donc une lecture erronée ne doit pas nécessairement être une panne réelle de pression.

  Si le reste de la chaudière fonctionne bien, soupçonnez d'abord le manomètre avant de toucher à la pression de l'installation.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche du manomètre Baxi Roca 122621983

Référence catalogue

122621983

SKU interne Uniclima

MPTV24FM

Marque

Roca

Type de pièce

Manomètres - Aquastats

Unités en stock

5 unités

État

Reconditionné

Garantie

1 an

Livraison

3 à 4 jours ouvrés (France métropolitaine)

Retour

14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Échelle de température (sphère)

0-140 °C environ. (marques à 0, 20, 40, 60, 80, 100, 120)

Échelle de pression (sphère)

0-4 bar, marque rouge à 3 bar

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Baxi Roca Vega 24 AIFM (PDF) Document © Baxi Roca, fourni comme référence technique.
