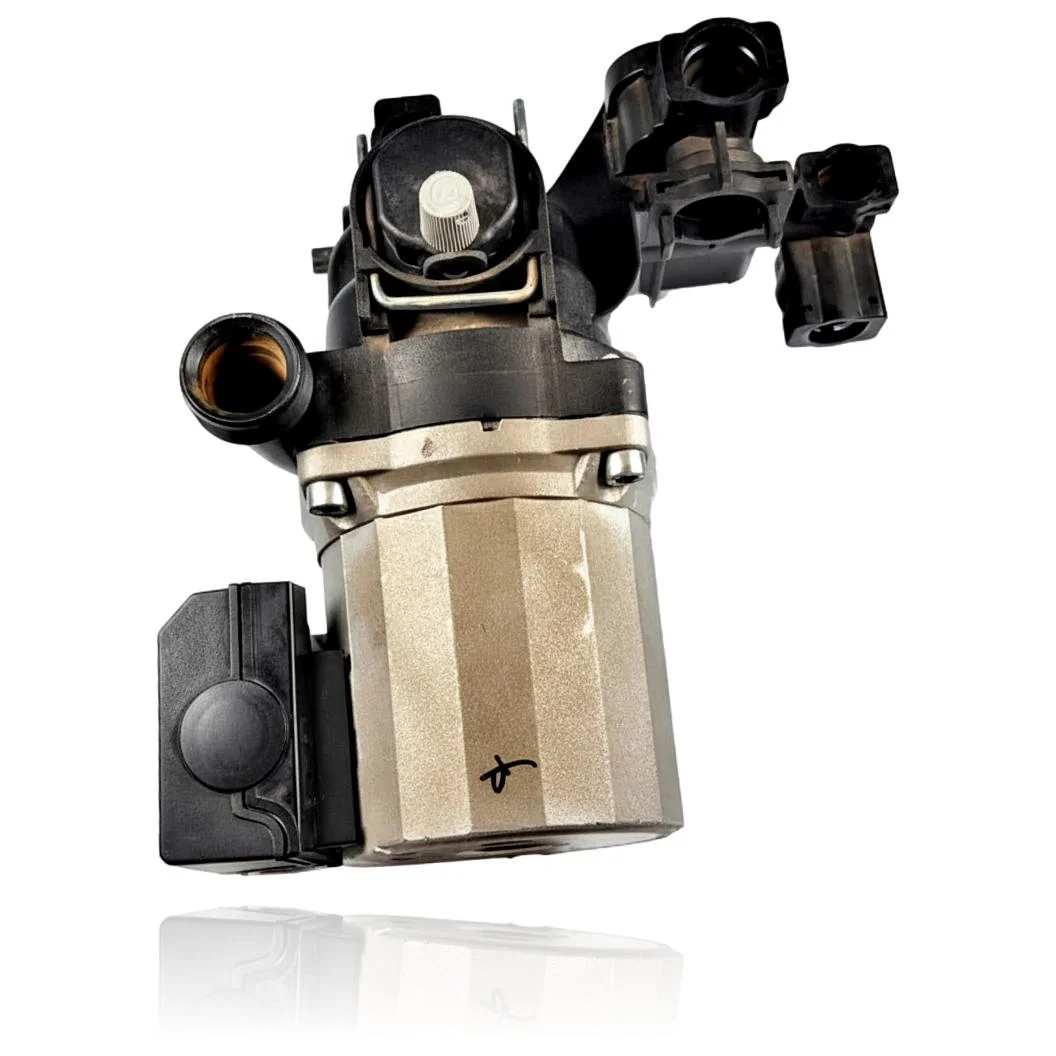

Pompe Circulateur Wilo HB15/7-3 Pour Saunier Duval Isofast F 30 E H-MOD - Ref. S1024100
Bombe circulatrice Wilo modèle HB15/7-3 qui fait circuler l'eau du circuit de chauffage/ECS de la chaudière. Elle fonctionne à trois vitesses sélectionnables (2000, 2360 et 2600 min-1). Le changement nécessite de confirmer d'abord la défaillance de la pièce par un diagnostic technique, même lorsqu'elle ne démarre pas, fait du bruit, fuit ou que la chaudière ne chauffe pas bien que le brûleur fonctionne normalement.
- Type de pièce
- Pompes
- État
- Reconditionné
- Référence catalogue
- S1024100
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S1024100
Pompe circulatrice avec référence S1024100. Une compatibilité vérifiée : Isofast F 30 E H-MOD.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Isofast F 30 E H-MOD | Isofast | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. S1024100 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S1024100. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la pompe circulateur S1024100
La pompe circulatrice fait circuler l'eau du circuit de chauffage. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
Le brûleur s'allume et fonctionne normalement, mais le chauffage ne chauffe pas.
Cause : Si cette pompe n'implulse pas d'eau, la chaleur générée n'atteint pas les radiateurs même si la combustion est correcte.
Touchez le corps de la pompe avec la chaudière en marche : si vous ne ressentez ni vibration ni chaleur, elle ne tourne pas.
- 02
La pompe vibre ou fait un bruit différent du bourdonnement normal de fonctionnement.
Cause : Avec trois vitesses sélectionnables, un déséquilibre dans le rotor dû à l'air ou au calcaire se ressent davantage comme une vibration à des vitesses élevées.
Purgez l'air du circuit et testez les trois positions du sélecteur avant de déclarer la pompe comme défectueuse.
- 03
Il y a une fuite d'eau par le corps de la pompe, près de l'endroit où elle se joint au moteur.
Cause : Le joint de l'axe s'use avec les années et commence à laisser passer de l'eau petit à petit.
Séchez la zone et vérifiez après un cycle de chauffage si l'humidité réapparaît juste là.
- 04
La pompe est complètement bloquée, elle ne tourne pas bien qu'elle reçoive du courant.
Cause : L'axe se grippe si la pompe est restée arrêtée trop longtemps, ce qui est fréquent après l'été.
Cherchez la vis de purge au centre du moteur et tournez-la avec un tournevis plat pour essayer de libérer l'arbre.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| 11 | Blocage de la pompe (circulateur). | Le moteur de la pompe est bloqué ou ne tourne pas, il n'y a donc pas de circulation et la chaudière affiche 11 ; vérifiez en retirant le bouchon du rotor pour le faire tourner/le débloquer et en contrôlant l'alimentation en 230 V aux bornes de la pompe. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : pompe circulatrice Saunier Duval S1024100
- Référence catalogue
- S1024100
- SKU interne Uniclima
- BCCIF30EHMOD
- Marque
- Saunier Duval
- Type de pièce
- Pompes
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- Wilo
- Modèle
- HB15/7-3
- Référence de pièce
- 4515543
- Condensateur / tension d'isolement
- 3,5µF - 400VDB
- Tension/fréquence
- ~230V-50Hz
- Classe thermique
- Classe F - TF95
- Degré de protection
- IP44 (PN3)
- Vitesses (rpm / A / W)
- III : 2600 min-1, 0,52A, 118W | II : 2360 min-1, 0,40A, 86W | I : 2000 min-1, 0,27A, 58W
- Origine de fabrication
- Fabriqué en UE
Questions fréquentes : la pompe circulatrice S1024100
Quelle est la marque et le modèle de la pompe de l'Isofast F 30 E H-MOD ?
Quelle référence dois-je demander pour la pompe de l'Isofast F 30 E H-MOD ?
À combien de vitesses fonctionne la pompe HB15/7-3 ?
La pompe de l'Isofast F 30 E H-MOD est-elle une pièce d'origine Saunier Duval ?
Quand faut-il changer la pompe de l'Isofast F 30 E H-MOD ?
Combien de modèles sont compatibles avec la pompe Wilo HB15/7-3 ?
