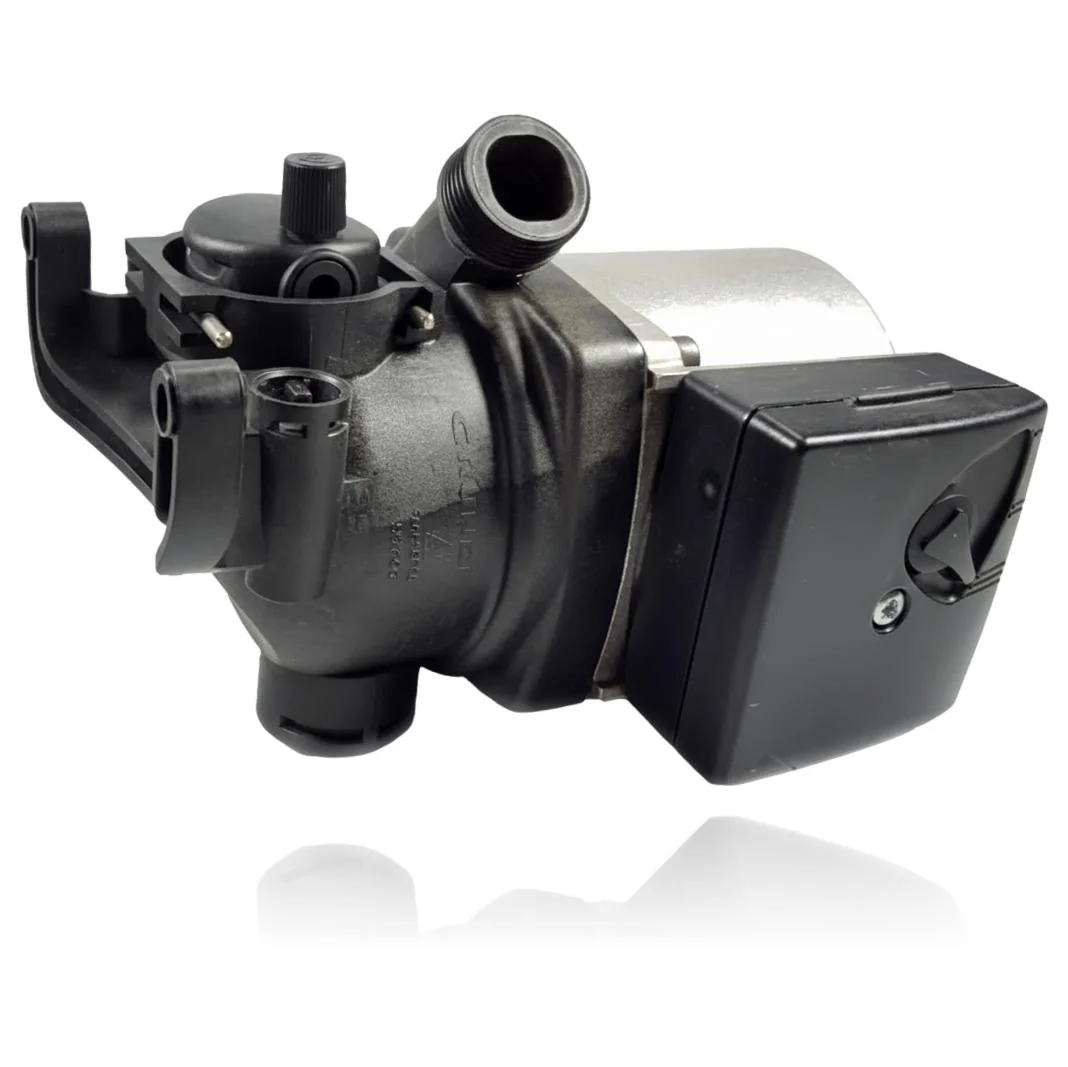

Pompe Circulatrice Grundfos Beretta Exclusive Mix 26 C.S.I. AR Réf. 59945526
Pompe circulatrice Grundfos UPS15-50 A0-AC-BC, gamme Low Energy, compatible avec la chaudière Beretta Exclusive Mix 26 C.S.I. AR. Elle fait circuler l'eau de chauffage dans le circuit primaire. Elle se remplace si le circulateur ne démarre pas, fait du bruit ou ne maintient pas la pression. Trois vitesses, référence du fabricant P/N 59945526, alimentation 230V à 50Hz, pression maximale 0,3 MPa.
- Type de pièce
- Pompes
- État
- Reconditionné
- Référence catalogue
- R10024975
- Garantie
- 1 an
Chaudières Beretta compatibles avec la référence R10024975
Pompe circulatrice avec référence R10024975. Une compatibilité vérifiée : Exclusive MIX 26 C S I AR Grundfos.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Beretta Exclusive MIX 26 C S I AR Grundfos | Beretta | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. R10024975 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue R10024975. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la pompe circulatrice R10024975
La pompe circulatrice fait circuler l'eau du circuit de chauffage. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière s'allume et fonctionne, mais les radiateurs ne chauffent pas.
Cause : Le circulateur ne pousse pas l'eau dans le circuit, donc la chaleur ne sort pas de l'échangeur.
Vérifiez si le sélecteur de vitesse de la pompe est en position intermédiaire ou lâche : mettez-le au maximum avant de déclarer la pompe comme défectueuse.
- 02
La pompe ne démarre pas bien qu'elle reçoive du courant.
Cause : Le rotor peut être grippé, ce qui est courant si la chaudière n'a pas été utilisée pour le chauffage pendant des mois.
Avec la chaudière éteinte, essayez de tourner l'axe avec la vis de déblocage avant de remplacer la pièce.
- 03
Bruit ou vibration notable au démarrage de la pompe.
Cause : Cela peut être dû à de l'air dans le circuit ou à de la cavitation due à une basse pression de l'installation.
Vérifiez le manomètre de la chaudière et purgez le circuit avant de conclure que la pompe est endommagée.
- 04
Il y a une fuite d'eau à l'endroit où le corps de la pompe se joint au moteur.
Cause : Le joint mécanique de l'arbre s'est usé et a perdu son étanchéité.
Séchez la zone et vérifiez à froid si le goutte-à-goutte réapparaît après un certain temps de fonctionnement.
Codes d'erreur Beretta nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| 71 | SONDE PRIMAIRE (T) | Si la pompe de circulation est bloquée ou en panne, il n'y a pas de débit dans le circuit primaire ; la température de départ monte rapidement et la chaudière détecte une surchauffe sur la sonde de départ (71). Vérifiez l'alimentation de la pompe, le démarrage/la rotation du rotor et qu'il existe une circulation réelle (vannes ouvertes, sans air). |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : pompe circulatrice Beretta R10024975
- Référence catalogue
- R10024975
- SKU interne Uniclima
- BCMIX26AR
- Marque
- Beretta
- Type de pièce
- Pompes
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- Grundfos
- Modèle
- UPS15-50 A0-AC-BC
- Code du fabricant
- P/N 59945526
- Tension nominale
- 230V~
- Fréquence
- 50Hz
- Condensateur
- 2 µF
- Degré de protection
- IP 42
- Classe d'isolation
- Classe H
- Pression maximale
- Max. 0,3 MPa
- Courant et puissance par vitesse
- 0,18A/40W - 0,28A/60W - 0,33A/75W
- Code de production
- PC:0941R0
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Beretta Exclusive MIX 26 C S I AR Grundfos (PDF) Document © Beretta, fourni comme référence technique.
Questions fréquentes : la pompe circulatrice R10024975
Quel fabricant a la pompe circulatrice de la Beretta Exclusive Mix 26 C.S.I. AR ?
Quel P/N dois-je vérifier sur l'étiquette de la pompe de la Beretta Exclusive Mix 26 C.S.I. AR ?
Combien de vitesses a la pompe de la Beretta Exclusive Mix 26 C.S.I. AR et quelle est la consommation de chacune ?
Quelle est la pression maximale supportée par la pompe de la Beretta Exclusive Mix 26 C.S.I. AR ?
Quand faut-il changer la pompe circulatrice de la Beretta Exclusive Mix 26 C.S.I. AR ?
