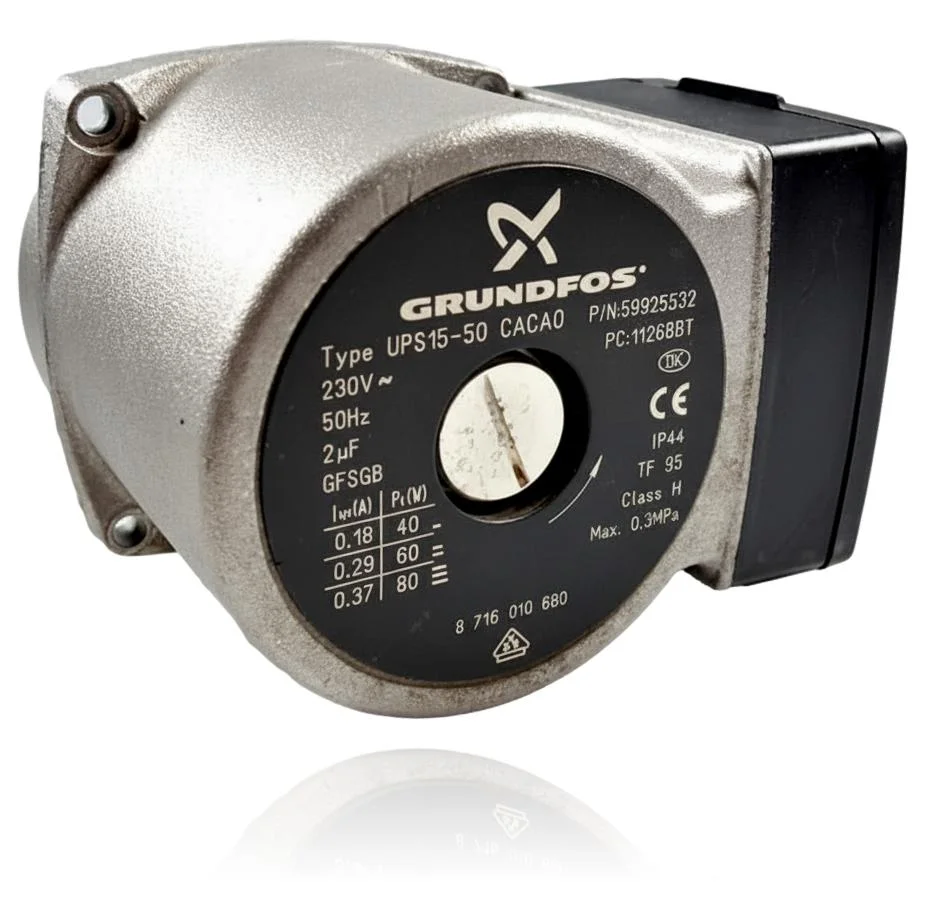

Pompe Circulatrice Grundfos UPS15-50 ZSC/ZWC/ZWE/ZWN24 Réf. 8716010880

Fiche technique : chaudières Junkers compatibles avec la référence 8716010880

Pompe circulatrice avec référence 8716010880. Dix compatibilités vérifiées : ZWN24-7MFA23S2800 et ZWN24-7MFA31S2800.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la référence 8716010880 est la pièce de votre chaudière ?

Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 8716010880. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes et erreurs que résout la pompe circulatrice 8716010880

La pompe circulatrice fait circuler l'eau du circuit de chauffage. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  Les radiateurs sont tièdes ou froids même si la chaudière s'allume et que le brûleur fonctionne.

  Cause : Le rotor de la pompe est grippé ou l'impulseur ne tourne pas, donc l'eau ne circule pas dans le circuit.

  Éteignez la chaudière et purgez l'air du circuit. Augmentez la pompe à la vitesse maximale avant de la déclarer hors service.

• 02

  La pompe fait un bruit fort au démarrage mais ne semble pas tourner.

  Cause : Le rotor est bloqué, généralement à cause du calcaire ou de la rouille accumulée après une période d'inactivité.

  Débranchez la chaudière, retirez le bouchon central du moteur et vérifiez avec un tournevis si l'arbre tourne librement ; souvent, il se libère sans changer la pompe.

• 03

  Un code d'erreur lié à la pompe ou à la circulation apparaît sur l'afficheur.

  Cause : La centrale détecte que le circulateur ne répond pas ou qu'il n'y a pas de différence de pression.

  Vérifiez que la pompe reçoit les 230V à ses bornes avant de la déclarer défectueuse ; s'il n'y a pas de tension, le problème se situe dans le câblage ou la carte, pas dans la pompe.

• 04

  Il y a une fuite d'eau ou un goutte-à-goutte à la base de la pompe.

  Cause : Le joint mécanique de l'arbre est usé et laisse passer de l'eau petit à petit.

  Séchez bien la zone et observez après un cycle de chauffage : si l'humidité réapparaît juste sur l'axe, confirmez qu'il s'agit du joint et non d'un joint du boîtier.

Codes d'erreur Junkers que cette pièce résout.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche technique : pompe circulatrice Junkers 8716010880

Référence catalogue

8716010880

Marque

Junkers

Type de pièce

Pompes

Unités en stock

1 unité

État

Reconditionné

Garantie

1 an

Livraison

1-2 jours ouvrables

Retour

14 jours

Données lues sur la pièce et dans la documentation du fabricant

Ce que nous n'avons pas pu vérifier n'apparaît pas ici.

Modèle (Type)

UPS15-50

Référence du fabricant (P/N)

59935532

Code de production (PC)

1126BBT

Tension

230V~ 50Hz

Condensateur

2 uF

Courant / Puissance (3 vitesses)

0,18A/40W - 0,29A/60W - 0,37A/80W

Degré de protection (IP)

IP44

Classe d'isolation

Class H (TF95)

Pression maximale

0,3 MPa

Code de plaque

8716010880

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Junkers ZWN24-7MFA23S2800 (PDF)Document © Junkers, fourni comme référence technique.
