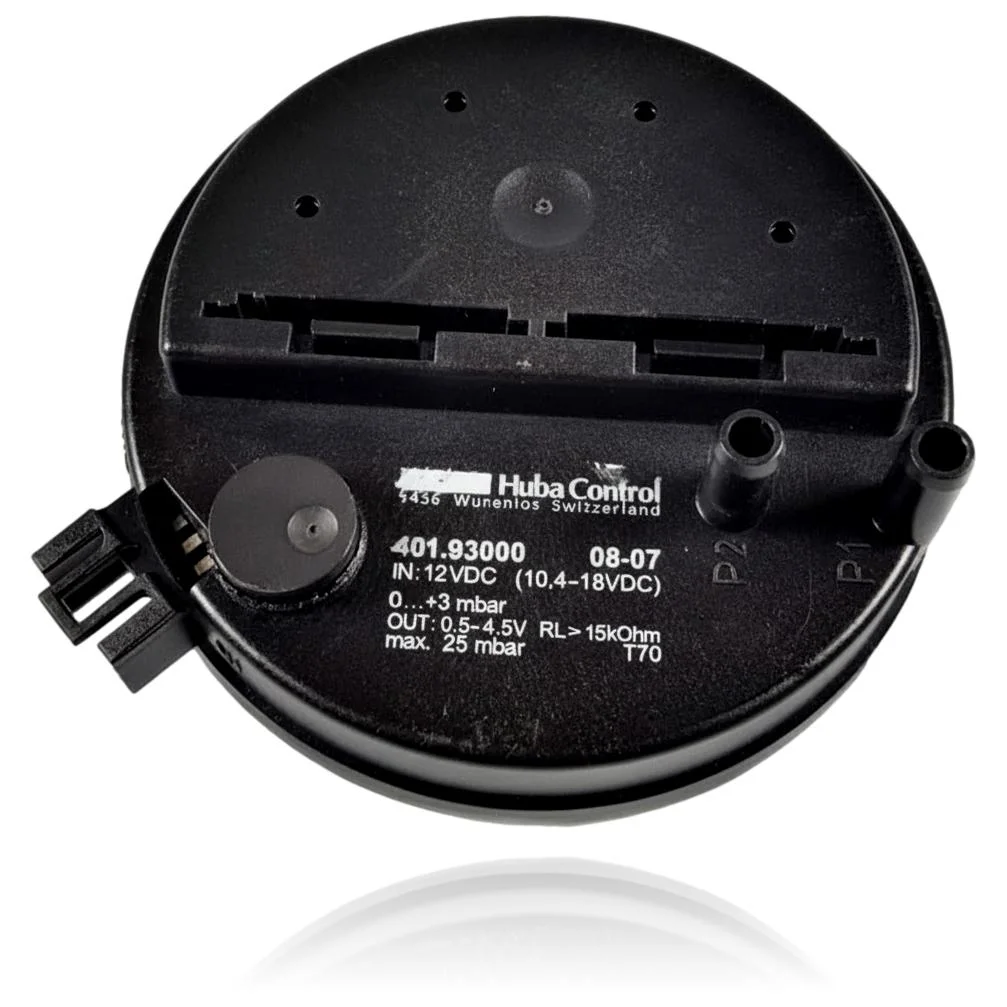

Pressostat d'air Huba Control pour Baxi Roca Laura Plus 28/28F - Ref. 122460020
Pressostat (transducteur) d'air Huba Control, code 401.93000, pour chaudières Roca/Baxi de la gamme Laura. Il mesure la pression d'air générée par le ventilateur et envoie un signal analogique de 0,5 à 4,5 V, proportionnel à la pression détectée entre 0 et 3 mbar, à l'électronique de la chaudière. Le remplacement nécessite de confirmer d'abord la défaillance de la pièce par un diagnostic technique, même lorsque le signal de pression échoue et que la chaudière ne complète pas le cycle d'allumage.
- Type de pièce
- Pressostats
- État
- Reconditionné
- Référence catalogue
- 122460020
- Garantie
- 1 an
Chaudières Baxi Roca compatibles avec la référence 122460020
Pressostat avec référence 122460020. Neuf compatibilités vérifiées : Laura 20 AF et Laura 20 F.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Roca Laura 20 AF | Roca/Baxi Laura | Contraste |
| Roca Laura 20 F | Roca/Baxi Laura | Contraste |
| Roca Laura 20/20 F | Roca/Baxi Laura | Contraste |
| Roca Laura 20/20 T | Roca/Baxi Laura | Contraste |
| Roca Laura 30 AF | Roca/Baxi Laura | Contraste |
| Roca Laura 30/30 F | Roca/Baxi Laura | Contraste |
| Roca Laura 35 AF | Roca/Baxi Laura | Contraste |
| Roca Laura 35/35 F | Roca/Baxi Laura | Contraste |
| Roca Laura Plus 28/28F | Roca/Baxi Laura | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 122460020 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122460020. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur le pressostat 122460020
Le pressostat contrôle la pression d'air ou d'eau pour autoriser le fonctionnement. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière essaie de s'allumer, le ventilateur démarre, mais s'arrête après quelques secondes et affiche une erreur.
Cause : Le pressostat n'envoie pas le signal adéquat à l'électronique, qui ne valide pas le cycle de ventilation.
Vérifiez que le connecteur du pressostat est bien enclenché et sans corrosion avant de le considérer comme défectueux.
- 02
Sur l'afficheur apparaît un avertissement de défaillance du pressostat d'air ou de ventilation.
Cause : La centrale détecte que le signal n'est pas dans la plage attendue et interrompt l'allumage pour des raisons de sécurité.
Vérifiez que les petits tubes en silicone qui transmettent la pression au pressostat ne soient pas cassés, pliés ou déconnectés.
- 03
Le ventilateur fonctionne correctement, mais le brûleur ne s'allume pas.
Cause : Si le pressostat ne traduit pas correctement la pression, la chaudière ne permet pas le passage du gaz.
Nettoyez le filtre d'entrée d'air et le conduit d'évacuation ; une obstruction peut altérer la lecture.
- 04
La panne se manifeste particulièrement par temps venteux ou mauvais temps.
Cause : Les variations de pression externe peuvent affecter la lecture du pressostat.
Notez si la panne coïncide avec des jours de vent avant de décider que le pressostat est défectueux.
Codes d'erreur Baxi Roca nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| 19 | Pression supérieure à zéro au niveau du pressostat ou du thermostat de fumées | Le pressostat d'air reste fermé avant le démarrage (bloqué ou avec des tuyaux inversés/obstrués), de sorte que la carte détecte une pression '>0'. Vérifiez en mesurant la continuité dans le pressostat sans demande et en vérifiant/aspirant par les tuyaux du venturi pour voir si cela change d'état. |
| 20 | Pression insuffisante au niveau du pressostat ou du thermostat de fumées | Le pressostat d'air ne ferme pas pendant la demande (manque de tirage/pression, tuyaux avec de l'eau ou défaut du pressostat lui-même). Vérifiez que le ventilateur démarre et mesurez la continuité du pressostat en appliquant une dépression sur le tuyau vers le venturi ; contrôlez les tuyaux et le croisement des connexions. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du pressostat Baxi Roca 122460020
- Référence catalogue
- 122460020
- SKU interne Uniclima
- PCRLP2828F
- Marque
- Roca
- Type de pièce
- Pressostats
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- Huba Control
- Code fabricant
- 401.93000
- Plage de pression
- 0...+3 mbar
- Pression maximale
- 25 mbar
- Alimentation
- 12VDC (10.4-18VDC)
- Sortie
- 0.5-4.5V RL>15kOhm
- Il n'y a pas d'équivalences avec une source documentée pour cette pièce.
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Baxi Roca Laura 20/20 F (PDF) Document © Baxi Roca, fourni comme référence technique.
Questions fréquentes sur le pressostat 122460020
Ce pressostat Huba Control est-il valable pour une Roca/Baxi Laura Plus 28/28F ?
Quel fabricant fabrique ce pressostat d'air du Laura Plus 28/28F ?
Dans quelle plage de tension fonctionne l'alimentation de ce pressostat ?
Quelle panne indique qu'il faut remplacer ce pressostat d'air sur la Laura Plus 28/28F ?
Comment puis-je confirmer que c'est le pressostat de ma Baxi Roca Laura Plus 28/28F ?
