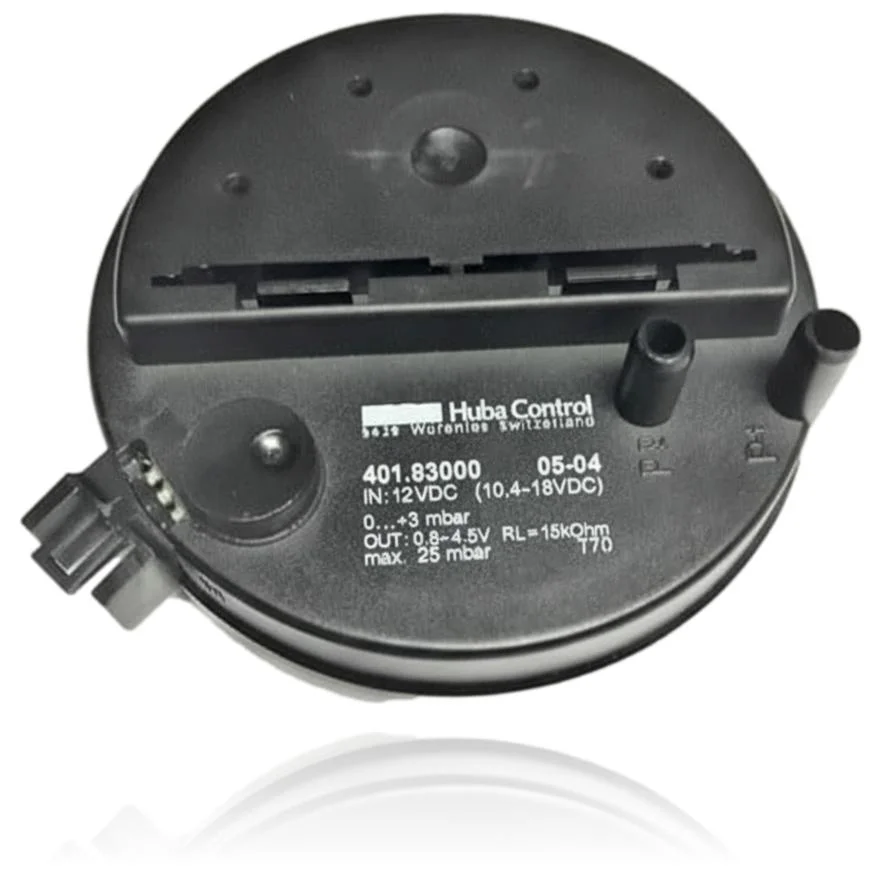

Pressostat d'air Huba Control pour Baxi Roca Laura 30 AF - Ref. 122460020
Presostat d'air Huba Control (référence 401.83000) pour chaudières Baxi Roca de la gamme Laura. C'est un transducteur analogique : il mesure la pression différentielle de 0 à +3 mbar et délivre un signal de tension de 0,8 à 4,5V à l'électronique de contrôle, alimenté à 12VDC. Le changement nécessite de confirmer d'abord la défaillance de la pièce par un diagnostic technique, même lorsque la centrale ne reçoit pas le signal de pression correct de l'extracteur et que la chaudière se bloque.
- Type de pièce
- Pressostats
- État
- Reconditionné
- Référence catalogue
- 122460020
- Garantie
- 1 an
Chaudières Baxi Roca compatibles avec la référence 122460020
Pressostat avec référence 122460020. Neuf compatibilités vérifiées : Laura 20 AF et Laura 20 F.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Roca Laura 20 AF | Roca/Baxi Laura | Contraste |
| Roca Laura 20 F | Roca/Baxi Laura | Contraste |
| Roca Laura 20/20 F | Roca/Baxi Laura | Contraste |
| Roca Laura 20/20 T | Roca/Baxi Laura | Contraste |
| Roca Laura 30 AF | Roca/Baxi Laura | Contraste |
| Roca Laura 30/30 F | Roca/Baxi Laura | Contraste |
| Roca Laura 35 AF | Roca/Baxi Laura | Contraste |
| Roca Laura 35/35 F | Roca/Baxi Laura | Contraste |
| Roca Laura Plus 28/28F | Roca/Baxi Laura | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 122460020 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122460020. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur le pressostat 122460020
Le pressostat contrôle la pression d'air ou d'eau pour autoriser le fonctionnement. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière se bloque avec une panne de pressostat ou de ventilateur, parfois même juste après le démarrage.
Cause : Le pressostat envoie à la centrale un signal proportionnel à la pression ; si ce signal n'est pas dans la plage correcte, l'électronique pense que l'extracteur ne fonctionne pas bien.
Vérifiez que l'extracteur tourne sans bruits étranges et atteigne sa vitesse normale : si le ventilateur est en bon état, vérifiez les tubes de prise de pression avant de toucher au pressostat.
- 02
La centrale ne reçoit pas le signal de pression attendu de l'extracteur, bien qu'il semble fonctionner.
Cause : Si le circuit de prise de pression a une fuite, le signal ne montera pas suffisamment.
Vérifiez que les tubes en silicone sont bien connectés à leurs raccords et sans fissures ni eau condensée à l'intérieur.
- 03
La chaudière s'arrête dans la phase de prébalayage, avant d'essayer de donner du gaz.
Cause : La centrale a besoin du signal de pression correct pendant cette phase ; si elle n'arrive pas à temps, elle coupe le cycle par sécurité.
Vérifiez si la panne se produit toujours au même moment du cycle d'allumage : cela aide à différencier un problème d'électronique d'un problème de pressostat.
- 04
La chaudière démarre bien parfois et d'autres fois non, sans un schéma clair.
Cause : L'usure du transducteur analogique peut entraîner une sortie de signal en dehors de la plage attendue de manière intermittente, et non brusquement.
Si le défaut n'est pas constant et varie avec la température ambiante, vérifiez d'abord les connexions électriques et les tuyaux avant le pressostat lui-même.
Codes d'erreur Baxi Roca nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| 03 | Manque de pression | La chaudière indique qu'il y a un manque de pression dans le circuit de chauffage. Cela peut être dû à une fuite dans le système ou à un remplissage inadéquat. Vérifiez le manomètre et assurez-vous que la pression est dans les niveaux recommandés. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du pressostat Baxi Roca 122460020
- Référence catalogue
- 122460020
- SKU interne Uniclima
- PRL30AF
- Marque
- Roca
- Type de pièce
- Pressostats
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- Huba Control
- Code usine
- 401.83000
- Plage de pression
- 0...+3 mbar
- Pression maximale
- 25 mbar
- Alimentation
- 12VDC (10.4-18VDC)
- Sortie
- 0.8-4.5V RL=15kOhm
- Le '05-04' imprimé est probablement le code semaine/année de fabrication, pas une référence de pièce.
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Baxi Roca Laura 20/20 F (PDF) Document © Baxi Roca, fourni comme référence technique.
Questions fréquentes sur le pressostat 122460020
Ce pressostat Huba Control est-il compatible avec la Baxi Roca Laura 20 AF GN en plus de la Laura 30 AF ?
S'agit-il d'un pressostat tout ou rien ou donne-t-il un signal proportionnel ?
À quelle tension fonctionne ce pressostat de la Laura 30 AF ?
Quelle panne indique qu'il faut changer ce pressostat dans la Laura ?
Quel est le plage de pression mesurée par ce pressostat Huba Control ?
