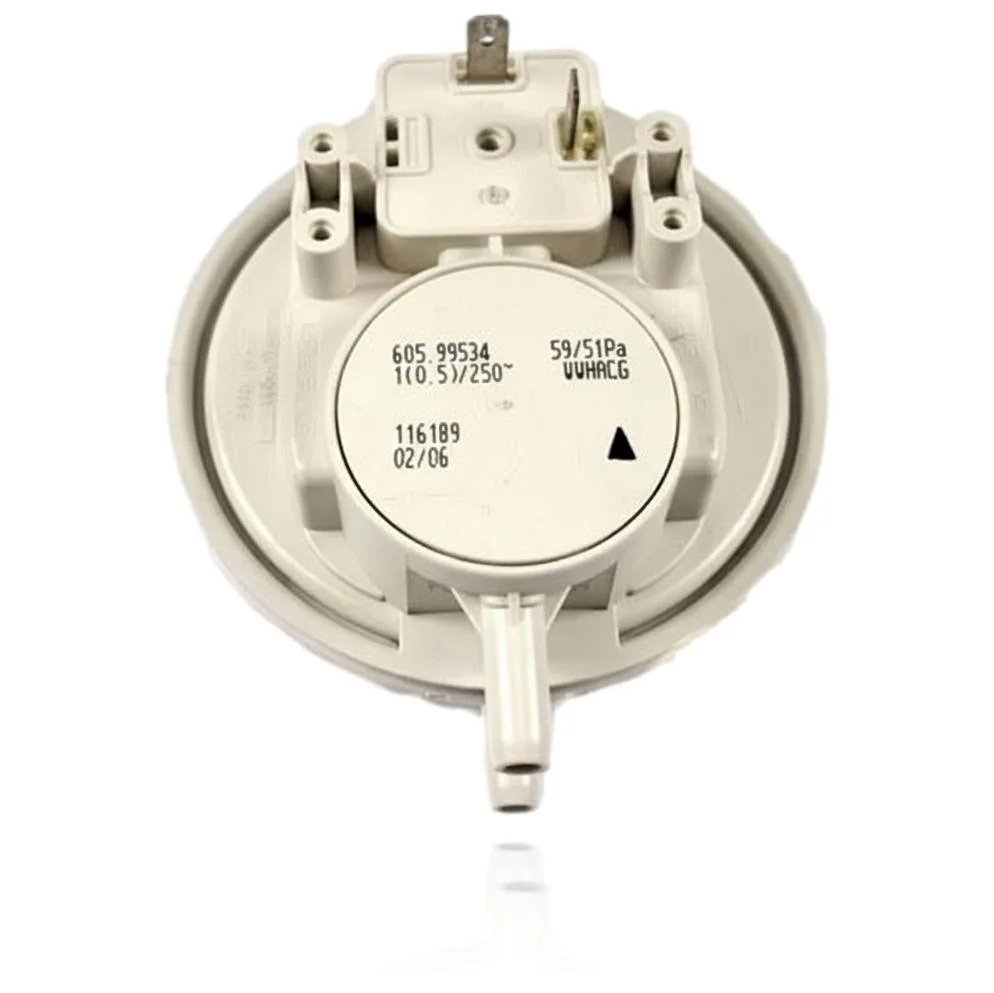

Pressostat d'air Saunier Duval Isofast F 35 E H MOD Ref. S5744100

Chaudières Saunier Duval compatibles avec la référence S5744100

Pressostat avec référence S5744100. 21 compatibilités vérifiées : F 30 E H-MOD et F 35 E1.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la réf. S5744100 est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S5744100. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes nécessitant un diagnostic sur le pressostat S5744100

Le pressostat contrôle la pression d'air ou d'eau pour autoriser le fonctionnement. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  La chaudière ne s'allume pas et l'afficheur indique une erreur de pressostat d'air.

  Cause : Le pressostat n'atteint pas le point nécessaire pour envoyer le signal correct à la centrale, qui coupe la tentative d'allumage.

  Vérifiez l'ensemble du conduit d'évacuation : longueur, nombre de coudes et qu'il ne soit pas obstrué, car ces modèles sont sensibles à la perte de charge.

• 02

  L'extracteur démarre et tourne, mais le bruleur ne s'allume jamais.

  Cause : Bien que l'extracteur fonctionne, si le pressostat ne ferme pas le contact en raison d'une prise de pression sale ou d'un tuyau déconnecté, la centrale ne permet pas le passage du gaz.

  Vérifiez que les tubes en silicone allant du pressostat au venturi sont bien connectés, sans fissures ni eau accumulée à l'intérieur.

• 03

  Le blocage est intermittent et semble associé au conduit de sortie des fumées.

  Cause : Dans les installations avec sortie partagée ou de conduit long, une petite variation de tirage peut sortir le pressostat de sa plage de commutation.

  Vérifiez si la panne change en fonction du type d'installation des fumées ou des conditions de vent avant de remplacer la pièce.

Codes d'erreur Saunier Duval nécessitant un diagnostic

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche du pressostat Saunier Duval S5744100

Référence catalogue

S5744100

SKU interne Uniclima

PCIF35EHMOD

Marque

Saunier Duval

Type de pièce

Pressostats

Unités en stock

7 unités

État

Reconditionné

Garantie

1 an

Livraison

3 à 4 jours ouvrés (France métropolitaine)

Retour

14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Code de pièce

605.99534

Réglage (ouverture/fermeture)

59/51 Pa

Charge électrique de contact

1(0,5) A / 250V~

Code interne

116189

Code de lot

VVHACG

Date de fabrication (semaine/année)

02/06

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Saunier Duval F 35 E H-MOD (PDF) Document © Saunier Duval, fourni comme référence technique.
