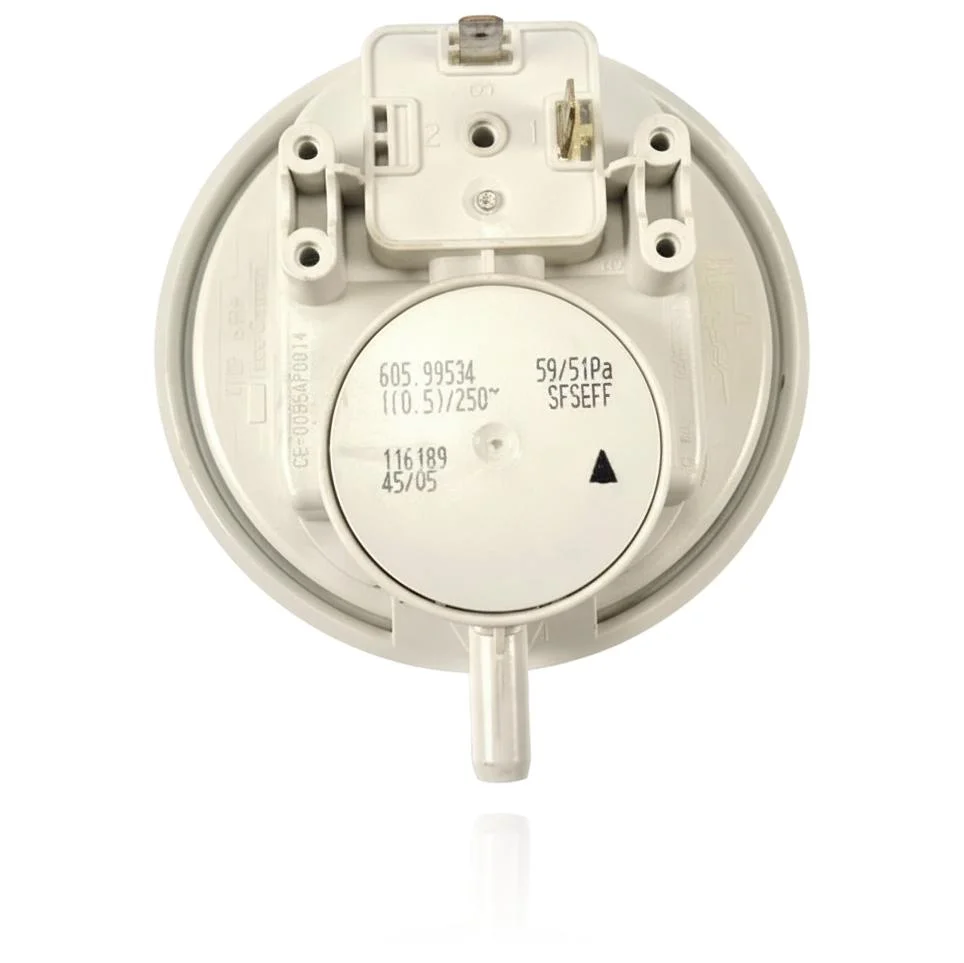

Pressostat d'air Saunier Duval Isofast F30 E / Themafast F30 E - Ref. 605.99534
Pressostat différentiel d'air pour chaudières Saunier Duval, avec un réglage de commutation de 59/51 Pa imprimé sur l'étiquette et code de pièce 605.99534. Il contrôle la pression générée par l'extracteur avant de permettre l'allumage du brûleur. Le changement nécessite de confirmer d'abord la défaillance de la pièce par un diagnostic technique, même lorsque la chaudière ne démarre pas, se bloque à l'allumage ou donne une erreur de pressostat d'air.
- Type de pièce
- Pressostats
- État
- Reconditionné
- Référence catalogue
- S5744100
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S5744100
Pressostat avec référence S5744100. 21 compatibilités vérifiées : F 30 E H-MOD et F 35 E1.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval F 30 E H-MOD | Isofast | Contraste |
| Saunier Duval F 35 E1 | Isofast | Contraste |
| Saunier Duval F 35 E H-MOD | Isofast | Contraste |
| Saunier Duval F 28 E2 | Isomax | Contraste |
| Saunier Duval F 28 EA | Isotwin | Contraste |
| Saunier Duval F 30 E H-MOD | Isotwin | Contraste |
| Saunier Duval F 30 E | Isosplit | Contraste |
| Saunier Duval F 35 E | Isosplit | Contraste |
| Saunier Duval F 35 E H-MOD | Isosplit | Contraste |
| Saunier Duval F 25 E | Themafast | Contraste |
| Saunier Duval F 25 E H-MOD | Themafast | Contraste |
| Saunier Duval F 30 E | Themafast | Contraste |
| Saunier Duval F 30 E H-MOD | Themafast | Contraste |
| Saunier Duval F 25 E | Thema | Contraste |
| Saunier Duval F 25 E STL | Thema | Contraste |
| Saunier Duval F AS 25 E | Thema | Contraste |
| Saunier Duval F 25 E | Themaplus | Contraste |
| Saunier Duval F 30 E | Themaplus | Contraste |
| Saunier Duval F AS 30 E | Themaclassic | Contraste |
| Saunier Duval F 17 E | Opalia | Contraste |
| Saunier Duval F 17 E | Opaliafast | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. S5744100 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S5744100. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur le pressostat S5744100
Le pressostat contrôle la pression d'air ou d'eau pour autoriser le fonctionnement. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière essaie de s'allumer mais s'éteint rapidement ou le brûleur ne démarre pas.
Cause : Le pressostat ne ferme pas le contact d'air, ce qui provoque que la centrale coupe le gaz par sécurité, même si l'extracteur fonctionne.
Vérifiez que l'extracteur tourne correctement et à bonne vitesse. Assurez-vous que les tuyaux en silicone du pressostat ne soient pas déconnectés, écrasés ou ne contiennent pas d'eau de condensation.
- 02
L'afficheur montre une erreur ou un blocage lié à l'air ou à l'évacuation des fumées, et il faut réarmer pour qu'il essaie de s'allumer à nouveau.
Cause : La carte indique que le pressostat ne confirme pas la dépression minimale nécessaire pour permettre l'allumage.
Vérifiez le conduit d'évacuation pour détecter d'éventuelles obstructions, comme des oiseaux, de la glace ou un siphon de condensats bouché qui pourraient réduire le tirage, avant de remplacer la pièce.
- 03
L'extracteur fonctionne normalement, mais la chaudière reste bloquée et ne permet pas le passage du gaz.
Cause : Le pressostat valide la pression générée par l'extracteur ; s'il ne commute pas, la centrale interprète qu'il n'y a pas d'évacuation sécurisée et n'ouvre pas la vanne.
Avec la chaudière à l'arrêt, souffle doucement dans l'un des tuyaux en silicone et écoute si le pressostat fait clic ; s'il ne commute pas, la panne peut être dans le tuyau ou dans la connexion, pas dans la pièce.
- 04
La panne est intermittente : parfois elle s'allume correctement et d'autres fois elle se bloque sans raison apparente.
Cause : Une membrane lâche ou une connexion desserrée peuvent faire en sorte que le pressostat commute juste à la limite et échoue uniquement avec du vent ou une contre-pression.
Vérifiez que les connecteurs électriques (Faston) sont bien enclenchés et sans rouille, et que les tubes ne sont pas pliés à un endroit du parcours.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| 02 | Sécurité de débit d'air. | Le pressostat d'air S5744100 ne commute pas au démarrage du ventilateur ou ne détecte pas la dépression à cause d'une obstruction des tubes/du venturi ; vérifiez avec un multimètre ou un manovacuomètre que le pressostat change d'état avec le ventilateur en marche et contrôlez les tubes et les connexions. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du pressostat Saunier Duval S5744100
- Référence catalogue
- S5744100
- SKU interne Uniclima
- PCTF30HMOD
- Marque
- Saunier Duval
- Type de pièce
- Pressostats
- Unités en stock
- 7 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Code d'étiquette
- 605.99534
- Réglage (ouverture/fermeture)
- 59/51 Pa
- Charge électrique de contact
- 1(0.5)A / 250V~
- Code interne
- 116189
- Code de lot
- SFSEFF
- Date de fabrication (semaine/année)
- 45/05
Questions fréquentes sur le pressostat S5744100
Quel code est imprimé sur le pressostat de l'Isofast F30 E ?
Ce pressostat est-il compatible avec l'Isotwin F30 H ?
Quelle charge électrique supporte le pressostat 605.99534 ?
