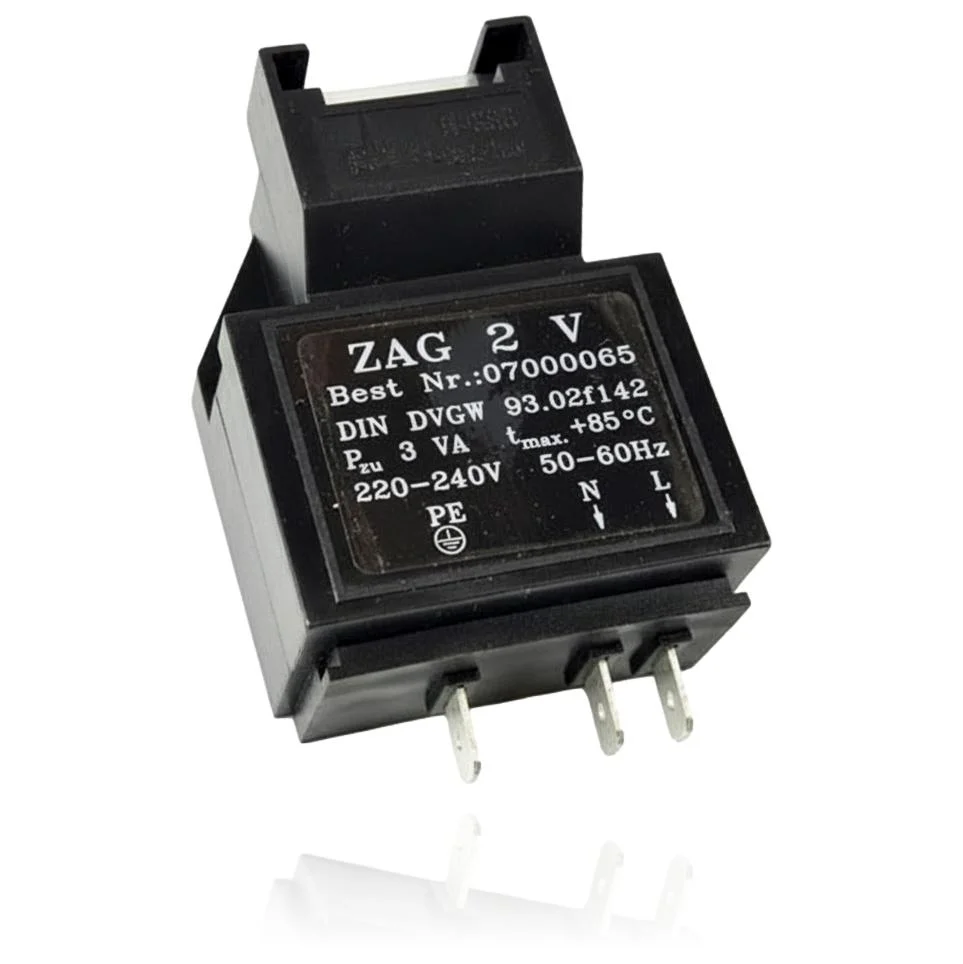

Transformateur d'allumage Anstoss ZAG 2V pour Chaffoteaux Ref. 07000065
Transformateur d'allumage pour chaudières à gaz Chaffoteaux, avec le code ZAG 2V (Best-Nr. 07000065) imprimé sur l'étiquette. Il génère la haute tension qui produit l'étincelle sur l'électrode d'allumage du brûleur. Le remplacement nécessite d'abord de confirmer la défaillance de la pièce par un diagnostic technique, même lorsque la chaudière ne s'allume pas ou que l'électrode ne génère pas d'étincelle avec le reste du circuit correct. Compatible avec Luna Duo Tec MP, Luna HT, Luna3 System HT, Nuvola HT et Power HT.
- Type de pièce
- Transformateurs
- État
- Reconditionné
- Référence catalogue
- 07000066
- Garantie
- 1 an
Chaudières Chaffoteaux compatibles avec la référence 07000066
Transformateur d'allumage avec référence 07000066. Deux compatibilités vérifiées : Siam 2-23 E CF et Siam 2-23 E FF.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Chaffoteaux Siam 2-23 E CF | Chaffoteaux | Contraste |
| Chaffoteaux Siam 2-23 E FF | Chaffoteaux | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 07000066 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 07000066. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans le boîtier d'allumage 07000066
Le transformateur d'allumage génère la haute tension pour l'étincelle des électrodes. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas du premier coup, elle fait plusieurs tentatives avant de démarrer ou de se bloquer.
Cause : Le transformateur ne reçoit pas suffisamment de courant lors du premier cycle et l'appareil réessaie avant de se bloquer.
Consultez le code d'erreur sur l'afficheur : s'il indique une panne d'allumage lors des premières tentatives, le transformateur est le premier suspect.
- 02
On entend le bourdonnement de la tentative d'allumage mais on ne voit pas d'étincelle à l'électrode.
Cause : Le transformateur essaie de générer la haute tension mais celle-ci n'arrive pas proprement à l'électrode, généralement à cause du câble haute tension.
Vérifiez le câble haute tension et sa connexion au transformateur et à l'électrode avant de remplacer la pièce.
- 03
L'étincelle saute de manière irrégulière, parfois à la pointe de l'électrode et d'autres fois elle semble se perdre.
Cause : L'électrode a la porcelaine fissurée ou la pointe usée et dévie une partie du courant.
Vérifiez l'électrode d'allumage, sa porcelaine et l'écartement entre les pointes avant de déclarer le transformateur comme défectueux.
- 04
La chaudière se bloque avec un message d'erreur d'allumage après plusieurs tentatives.
Cause : La prise de terre du brûleur est desserrée ou mal connectée et affaiblit l'étincelle jusqu'à ce que la centrale se bloque pour des raisons de sécurité.
Vérifiez que le câble ou la platine de mise à la terre du brûleur est bien connecté avant de changer le transformateur.
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du transformateur d'allumage Chaffoteaux 07000066
- Référence catalogue
- 07000066
- SKU interne Uniclima
- TE23ECF
- Marque
- Chaffoteaux
- Type de pièce
- Transformateurs
- Unités en stock
- 7 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Modèle
- ZAG 2V
- Code (Best-Nr.)
- 07000065
- Tension
- 220-240 V
- Fréquence
- 50-60 Hz
- Puissance (Pzu)
- 3 VA
- Température maximale
- +85°C
- Norme
- DIN DVGW 93.02f142
- Raccordement
- PE N L
- 07000066 est un autre article de la même famille ZAG 2V (variante S3) et n'est PAS équivalent à cette pièce (variante S2, 07000065); ne les confondez pas.
Questions fréquentes sur le transformateur d'allumage 07000066
Le transformateur d'allumage Anstoss ZAG 2V avec la référence 07000065 est-il compatible avec d'autres modèles de chaudières Chaffoteaux ?
Quelle panne peut résoudre le transformateur ZAG 2V dans les modèles compatibles ?
À quelle tension d'alimentation fonctionne le transformateur ZAG 2V ?
Quelle est la référence du transformateur ZAG 2V à rechercher pour l'achat ?
Que signifie le code Best-Nr. 07000065 sur l'étiquette du transformateur ?
Existe-t-il des codes d'erreur documentés pour ce transformateur ?
