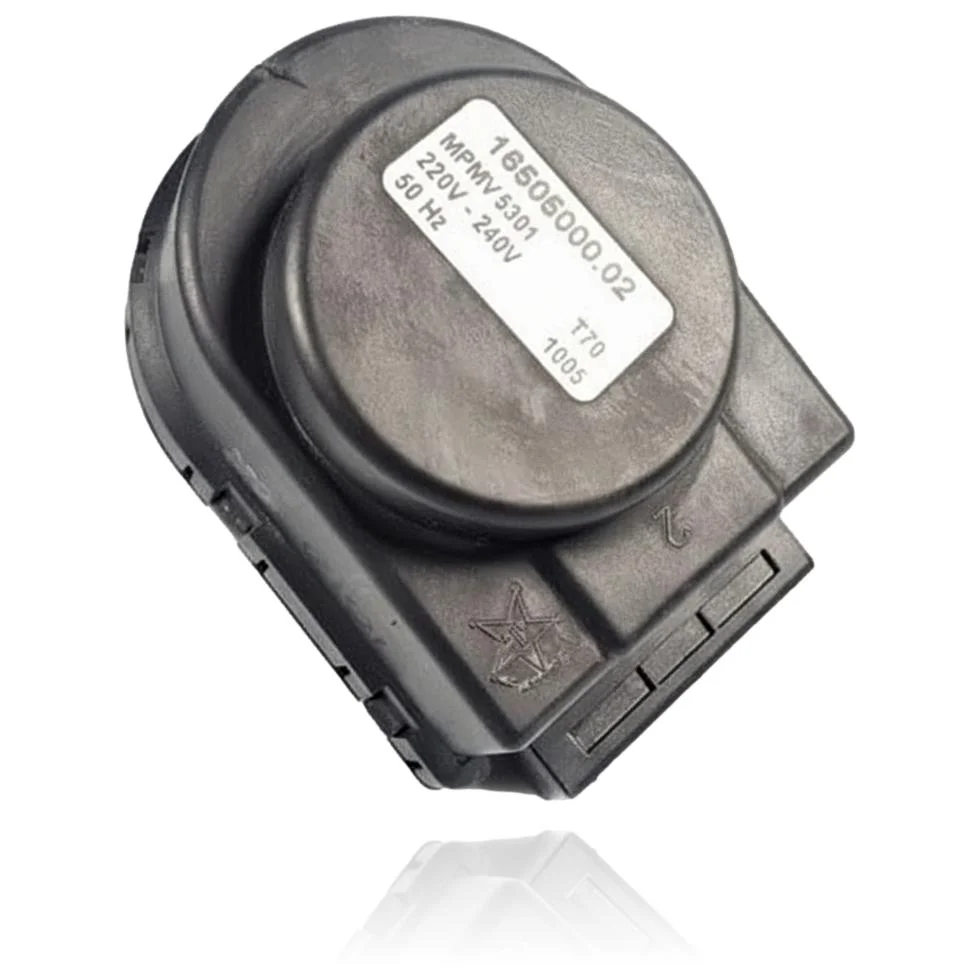

Moteur Vanne 3 Voies Laura 20/30/35 A/AF - Réf. 16506000.02 / MPMV5301

Chaudières Baxi Roca compatibles avec la référence 122450340

Vanne 3 voies avec référence 122450340. Trois compatibilités vérifiées : Laura 20 et Laura 20/20.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la ref. 122450340 est la pièce de votre chaudière

Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122450340. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes et erreurs que résout la vanne 3 voies 122450340

La vanne 3 voies dévie l'eau entre le chauffage et l'eau chaude sanitaire. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  La chaudière ne change pas bien entre le chauffage et l'eau chaude.

  Cause : Le moteur MPMV5301 ne déplace pas le diverteur jusqu'à la fin dans l'un des deux sens.

  Vérifiez si le moteur complète le parcours jusqu'à la fin ; certains modèles ont une marque de position sur le capuchon supérieur.

• 02

  Le moteur de la vanne 3 voies fait du bruit ou se bloque à mi-chemin.

  Cause : L'engrenage interne du moteur s'use avec l'utilisation et perd de la force pour déplacer l'arbre jusqu'à la fin.

  Démontez le moteur et tournez l'arbre à la main ; si cela résiste plus que d'habitude, confirmez que la panne se trouve dans le moteur et non dans le corps de la vanne.

• 03

  La centrale affiche une erreur ou un blocage lié à la vanne 3 voies.

  Cause : La fin de course du moteur n'envoie pas le signal de position correct à la carte, qui interrompt le fonctionnement pour des raisons de sécurité.

  Vérifiez le connecteur du moteur et assurez-vous que les bornes ne sont pas desserrés ou oxydés avant de remplacer la pièce.

• 04

  Le chauffage ou l'ECS fonctionnent de manière intermittente, s'allumant et s'éteignant sans raison apparente.

  Cause : Le déviateur ne reste pas fixe dans la bonne position et oscille entre les deux circuits.

  Vérifiez si le problème apparaît toujours de la même manière (chauffage ou ECS) ou dans les deux cas ; cela aide à déterminer si la panne provient du moteur ou du corps de la vanne.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche technique : vanne 3 voies Roca 122450340

Référence catalogue

122450340

Marque

Roca

Type de pièce

Vannes 3 voies

Unités en stock

5 unités

État

Reconditionné

Garantie

1 an

Livraison

1-2 jours ouvrables

Retour

14 jours

Données lues sur la pièce et dans la documentation du fabricant

Ce que nous n'avons pas pu vérifier n'apparaît pas ici.

Tension d'alimentation

220V-240V

Fréquence

50 Hz

Classe thermique

T70

Modèle d'actionneur

MPMV5301

Code fabricant

16506000.02

Code de lot

1005

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Baxi Roca Laura 20/20 F (PDF)Document © Baxi Roca, fourni comme référence technique.
