Vanne Biasi 3 voies Minox Ref. BI1141503

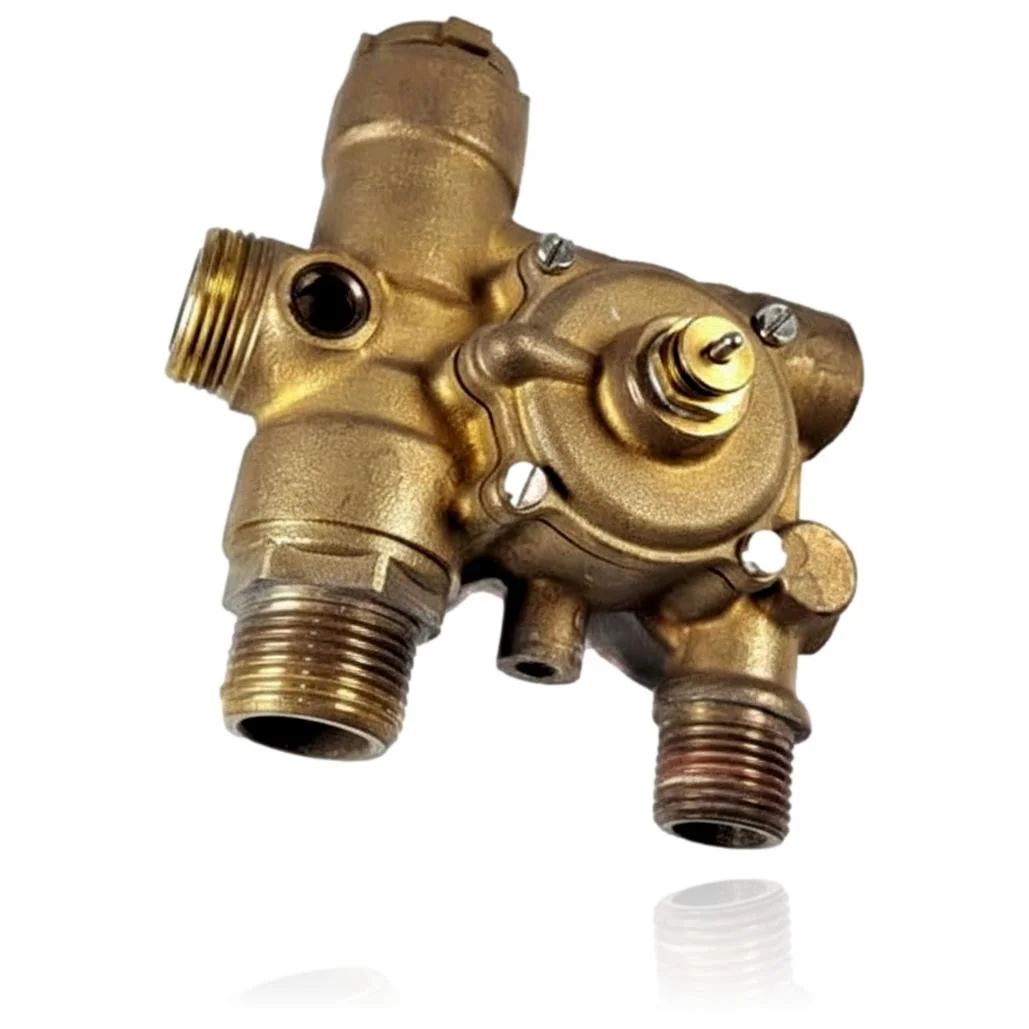

Si vous remarquez que vous avez de l'eau chaude mais pas de chauffage, ou que les deux circuits se mélangent, il est possible que vous ayez besoin de la Vanne Biasi 3 Voies Minox Réf. BI1141503. Cette vanne, fabriquée en laiton et avec un actionnement par diaphragme, est chargée de diriger l'eau entre le circuit de chauffage et celui de l'eau chaude sanitaire. Elle est compatible avec des chaudières telles que Minox 24 E, Minox Eco 24 E et Micon 24E, entre autres. Il est recommandé de la remplacer lorsqu'elle présente des défauts dans la commutation des circuits.
TVA incluse
Contacter par WhatsAppChaudières Manaut compatibles avec la référence BI1141503
Vanne 3 voies avec référence BI1141503. Neuf compatibilités vérifiées : Minox 24 E et Minox 28 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Biasi Minox 24 E | Biasi Minox / Minox Eco / Minox 3 | Contraste |
| Biasi Minox 28 E | Biasi Minox / Minox Eco / Minox 3 | Contraste |
| Biasi Minox 32 E | Biasi Minox / Minox Eco / Minox 3 | Contraste |
| Biasi Minox Eco 24 E | Biasi Minox / Minox Eco / Minox 3 | Contraste |
| Biasi Minox Eco 28 E | Biasi Minox / Minox Eco / Minox 3 | Contraste |
| Biasi Minox 3 24 E | Biasi Minox / Minox Eco / Minox 3 | Contraste |
| Biasi Micon 24E | Biasi Micon 24E / M90 / M95.24 | Contraste |
| Biasi M90.24 | Biasi Micon 24E / M90 / M95.24 | Contraste |
| Biasi M95.24 CM/B | Biasi Micon 24E / M90 / M95.24 | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence BI1141503 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue BI1141503. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la vanne 3 voies BI1141503
La vanne 3 voies dévie l'eau entre le chauffage et l'eau chaude sanitaire. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
Il n'y a pas d'eau chaude au robinet même si les radiateurs fonctionnent parfaitement, ou juste l'inverse : il y a de l'ECS mais le chauffage ne chauffe pas.
Cause : La vanne est bloquée dans l'une des deux positions et ne dirige pas l'eau vers le circuit approprié.
Avant de la changer, vérifiez que la chaudière reçoit correctement l'ordre de fonctionner en mode ECS ou chauffage : si la panne provient de la carte, la vanne peut être en bon état.
- 02
En ouvrant le robinet d'eau chaude, les radiateurs se réchauffent également un peu même si le chauffage est éteint.
Cause : Le diaphragme interne ne se ferme pas complètement et laisse passer de l'eau entre les deux circuits même si la vanne est en position correcte.
Touchez les tubes de départ et de retour de chauffage avec la chaudière uniquement en mode ECS : s'ils sont tièdes, il y a un passage croisé et il est conseillé de vérifier la vanne avant de la rejeter.
- 03
Il y a de l'humidité ou des gouttes juste en dessous du couvercle de la vanne.
Cause : Le diaphragme vieillit avec l'utilisation et perd son étanchéité au niveau du bord où le couvercle est vissé.
Serrez les vis du couvercle avant de remplacer la pièce entière : parfois, la fuite est simplement due à des vis desserrées, et non à un diaphragme cassé.
- 04
La chaudière met plusieurs secondes de plus à passer du chauffage à l'eau chaude lorsque l'on ouvre un robinet.
Cause : Le calcaire accumulé dans les passages internes du diaphragme ralentit le mouvement de la vanne.
Vérifiez s'il y a des dépôts de calcaire visibles dans le purgeur ou le vase d'expansion : si l'eau de la zone est dure, la vanne peut répéter la panne même si vous la changez.
Codes d'erreur Biasi que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| 14E | La chaudière ne circule pas l'eau correctement. | La chaudière ne circule pas l'eau correctement. Cela peut être causé par une défaillance de la vanne 3 voies qui empêche le passage de l'eau. Vérifie le fonctionnement de la vanne et assure-toi qu'elle n'est pas obstruée. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : vanne 3 voies Manaut BI1141503
- Référence catalogue
- BI1141503
- Marque
- Biasi
- Type de pièce
- Vannes 3 voies
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Matériau du corps
- Laiton
- Actionnement
- Par diaphragme (couvercle de diaphragme vissé)
Questions fréquentes : vanne 3 voies BI1141503
Cette vanne 3 voies (Réf. BI1141503) est-elle compatible avec une Minox 3 24 E ?
Est-ce une vanne motorisée qui équipe la Gaiamini 824A ?
Quelle est la fonction de cette vanne dans la Micon 24 E ?
