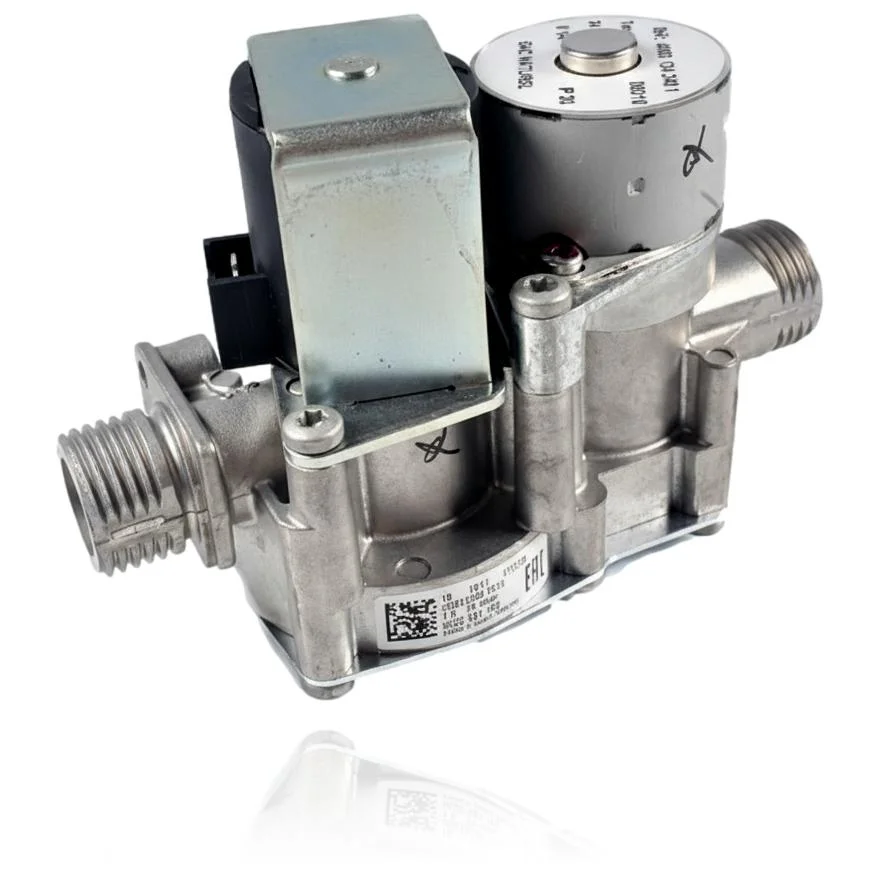

Vanne gaz Honeywell VK8525M pour Saunier Duval Themafast F 24 E - Réf. S1071400
Vanne gaz Honeywell VK8525M. C'est le composant qui régule le passage du gaz au brûleur, contrôlé par les bobines sélectrices selon la demande de la chaudière. Le remplacement nécessite de confirmer d'abord la défaillance de la pièce par un diagnostic technique, même lorsque la chaudière ne s'allume pas, affiche une erreur de vanne gaz ou qu'une fuite dans le corps de la vanne est suspectée. Fabricant réel Honeywell, différent de la marque de la chaudière Saunier Duval.
- Type de pièce
- Vannes gaz
- État
- Reconditionné
- Référence catalogue
- S1071400
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S1071400
Vanne gaz avec référence S1071400. 24 compatibilités vérifiées : Themafast C 24 E et Themafast C 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Themafast C 24 E | Themafast | Contraste |
| Saunier Duval Themafast C 25 E | Themafast | Contraste |
| Saunier Duval Themafast F 24 E | Themafast | Contraste |
| Saunier Duval Themafast F 25 E | Themafast | Contraste |
| Saunier Duval Themaclassic C 24 E | Themaclassic | Contraste |
| Saunier Duval Themaclassic C 25 E | Themaclassic | Contraste |
| Saunier Duval Themaclassic F 24 E | Themaclassic | Contraste |
| Saunier Duval Themaclassic F 25 E | Themaclassic | Contraste |
| Saunier Duval Themaplus C 24 E | Themaplus | Contraste |
| Saunier Duval Themaplus F 24 E | Themaplus | Contraste |
| Saunier Duval Themaplus F 25 E | Themaplus | Contraste |
| Saunier Duval Thema C 24 E | Thema | Contraste |
| Saunier Duval Thema F 24 E | Thema | Contraste |
| Saunier Duval Thema F 25 E | Thema | Contraste |
| Saunier Duval Thematek C 24 E | Thematek | Contraste |
| Saunier Duval Thematek F 24 E | Thematek | Contraste |
| Saunier Duval Isofast F 30 E H-MOD | Isofast | Contraste |
| Saunier Duval Isofast F 35 E H-MOD | Isofast | Contraste |
| Saunier Duval Isosplit C 28 E | Isosplit | Contraste |
| Saunier Duval Isosplit F 30 E | Isosplit | Contraste |
| Saunier Duval Isosplit F 35 E | Isosplit | Contraste |
| Saunier Duval Opalia C 16 E | Opalia | Contraste |
| Saunier Duval Opalia F 14 E | Opalia | Contraste |
| Saunier Duval Opaliaplus F 17 E | Opalia | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. S1071400 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S1071400. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la vanne gaz S1071400
La vanne gaz régule et module le débit de gaz vers le bruleur. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas car il n'y a pas de gaz, bien qu'on entende qu'elle essaie de démarrer.
Cause : Le sélecteur de gaz de la vanne ne s'ouvre pas et le brûleur ne reçoit pas de combustible lors de l'allumage.
Vérifiez que la vanne de gaz d'entrée de la chaudière est ouverte et que d'autres appareils à gaz dans la maison fonctionnent correctement.
- 02
L'afficheur montre une erreur ou un blocage de la vanne gaz de manière répétée.
Cause : La centrale ne détecte pas que le sélecteur s'ouvre à temps et bloque l'appareil par sécurité.
Notez le code exact et consultez le manuel : certains codes de vanne gaz peuvent d'abord indiquer le pressostat ou l'électrode, et non la vanne.
- 03
On sent du gaz ou on soupçonne une fuite dans le corps de la vanne.
Cause : Le corps de la vanne VK8525M peut perdre son étanchéité avec le temps et laisser échapper du gaz.
Ne pas allumer ni éteindre les interrupteurs à proximité, ventiler et couper la vanne de gaz avant qu'un technicien ne confirme l'origine de l'odeur.
- 04
L'allumage est intermittent : parfois il s'allume du premier coup et d'autres fois il faut essayer plusieurs fois.
Cause : Un des sélecteurs de la vanne ne ferme pas le contact de manière cohérente et le gaz arrive de façon irrégulière au brûleur.
Vérifiez si la panne s'aggrave avec la chaudière froide nouvellement mise en marche, cela aide à différencier un problème de vanne d'un problème d'électrode d'allumage.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.26 | Défaut : vanne gaz sans fonction. | La vanne gaz Honeywell S1071400 n'ouvre pas car le moteur pas à pas/les solénoïdes ne reçoivent pas l'ordre ou n'y répondent pas. Vérifiez le connecteur/faisceau, la continuité des bobines et que la vanne est bien alimentée lors de la tentative d'allumage ; vérifiez également l'absence de pression en sortie pendant la tentative. |
| F.27 | Coupure de sécurité : simulation de flamme. | Une fermeture défectueuse/non étanche de la vanne gaz S1071400 laisse passer du gaz alors qu'elle devrait être fermée, simulant une flamme. Vérifiez l'étanchéité et la fermeture : essai de chute de pression à la prise du brûleur et confirmation que l'ionisation cesse à la coupure du gaz. |
| F.28 | Défaut au démarrage : allumage échoué. | La vanne gaz S1071400 n'ouvre pas ou est mal calibrée, empêchant l'arrivée de gaz pendant l'allumage. Vérifiez que l'électronique commande l'ouverture (tension aux bobines) et que la pression apparaît en sortie lors de la tentative ; si elle n'ouvre pas ou fonctionne de façon erratique, remplacez-la/réglez-la. |
| F.61 | Erreur : contrôle de la vanne gaz. | Un défaut électrique sur la vanne S1071400 (bobine en court-circuit/à la masse) ou sur son câblage provoque un défaut d'activation. Vérifiez la résistance/l'isolement des bobines et la continuité du faisceau jusqu'à la PCB ; en cas de fuite à la masse ou de valeurs hors plage, remplacez la vanne. |
| F.62 | Défaut du bloc gaz. Retard de coupure. | La vanne S1071400 tarde à fermer ou reste non étanche, laissant passer le gaz après l'ordre d'arrêt. Vérifiez le temps de fermeture et l'étanchéité (essai de pression/ionisation après coupure) ; si du gaz ou une flamme résiduelle persiste, remplacez la vanne. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la vanne gaz Saunier Duval S1071400
- Référence catalogue
- S1071400
- SKU interne Uniclima
- VGSDTF24E
- Marque
- Saunier Duval
- Type de pièce
- Vannes gaz
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- Honeywell
- Modèle de vanne
- Honeywell VK8525M
- Marquage réglementaire visible
- EAC (marquage euro-asiatique, pas CE)
- Pression maximale
- 60 mbar
- Tension V1
- 22 Vdc (4VA)
- Tension V2
- 24 Vdc (6VA)
- Classe
- Group 1 / Class B+B
- Tension bobine selecteur de gaz naturel
- 24 VDC / 6 VA
- Référence de la bobine
- 4000 124 246 1
- Date/lot de la bobine
- 060/18
- Le fabricant réel de la vanne est Honeywell, pas Saunier Duval.
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Themafast F 25 E (PDF) Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la vanne gaz S1071400
La vanne VK8525M Réf. S1071400 est-elle une pièce d'origine Saunier Duval ?
Cette vanne VK8525M est-elle compatible avec une Saunier Duval Thema F 25 E ?
Quelle panne indique qu'il faut remplacer cette vanne sur une Isofast F 30 E ?
Combien consomme la bobine sélectrice de gaz de la vanne VK8525M ?
