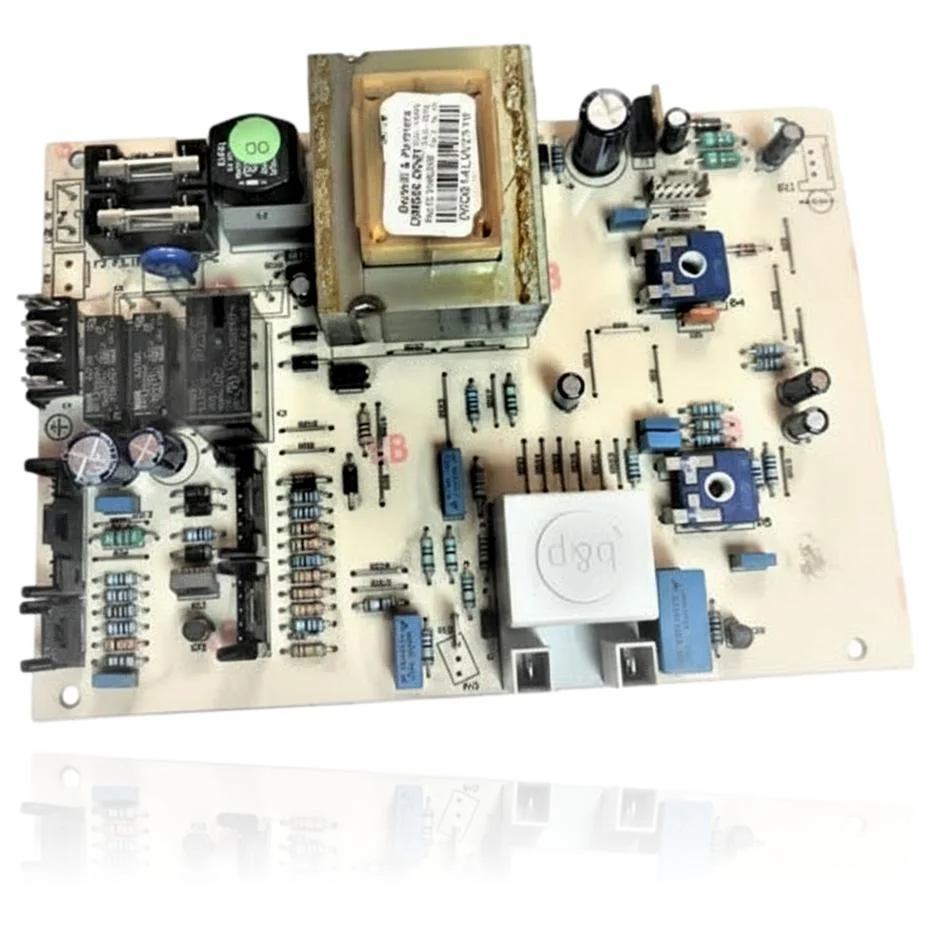

Scheda Elettronica Demrad Kalisto BK/BKC/HK/HKC 224-228 - Riferimento 3003201229
La scheda elettronica di controllo gestisce l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Se si guasta, la caldaia potrebbe non avviarsi, bloccarsi o mostrare un comportamento erratico. Questa scheda è compatibile con modelli come il Kalisto BK 224, Kalisto BK 228, Kalisto BKC 224, tra gli altri. Può presentare codici di errore come F61, F63, F64, F65 o F67. Si consiglia di sostituirla quando si rilevano questi problemi o se la caldaia presenta malfunzionamenti.
IVA inclusa
Consultare tramite WhatsAppCaldaie Airsol compatibili con il riferimento 3003201229
Scheda elettronica con riferimento 3003201229. Nove compatibilità verificate: Kalisto BK 224 e Kalisto BK 228.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Airsol Kalisto BK 224 | Demrad | Contrastata |
| Airsol Kalisto BK 228 | Demrad | Contrastata |
| Airsol Kalisto BKC 224 | Demrad | Contrastata |
| Airsol Kalisto BKC 228 | Demrad | Contrastata |
| Airsol Kalisto HK 224 | Demrad | Contrastata |
| Airsol Kalisto HK 228 | Demrad | Contrastata |
| Airsol Kalisto HKC 224 FE | Demrad | Contrastata |
| Airsol Kalisto HKC 228 FE | Demrad | Contrastata |
| Airsol Tayros Digital (modelli con display LCD) | Demrad | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 3003201229 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 3003201229. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica 3003201229
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende e il display elettronico rimane completamente nero.
Causa: La scheda non riceve corrente dal sistema, incluso il display.
Controlla il fusibile e il cablaggio di ingresso a 230V prima di sostituire la scheda.
- 02
Appare un codice di errore sul display che non scompare anche se si resetta la caldaia.
Causa: L'elettronica continua a rilevare un guasto nel circuito che mantiene il blocco.
Annota il codice e verifica a quale componente corrisponde prima di presumere che sia la scheda elettronica.
- 03
Il display LCD appare sfocato, con righe o mancano segmenti.
Causa: Si guasta la parte della scheda che controlla il display.
Controlla che il connettore del display sia ben inserito prima di sostituire la scheda completa.
- 04
La caldaia si accende ma non risponde quando si cambia la temperatura dal comando.
Causa: La scheda non elabora correttamente gli ordini dell'utente.
Scollega e ricollega la caldaia dalla rete elettrica per escludere un blocco momentaneo prima di sostituirla.
Codici di errore Airsol che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F61 | Guasto nella scheda principale. | La scheda elettronica può guastarsi nel circuito di comando (es. uscita a valvola gas/eBUS), attivando l'autodiagnosi. Verifica 230 V e 5/12 V sulla scheda elettronica, connettori e codice DSN; se tutto è corretto ma il problema persiste, sostituire la scheda. |
| F63 | Errore di memoria nella scheda principale. | Corruzione/difetto di memoria nella scheda elettronica. Prova a resettare e verifica la DSN; se non si risolve, la verifica indica la sostituzione della scheda. |
| F64 | Errore nella scheda principale (rapida fluttuazione della sonda di mandata/ritorno). | L'ADC della scheda elettronica interpreta variazioni impossibili della NTC; se il cablaggio e le sonde sono a posto, l'origine è nell'elettronica della scheda. Verificare le connessioni e, se persiste, sostituire la scheda elettronica. |
| F65 | Errore nella scheda principale (temperatura elettronica eccessiva). | Surriscaldamento della scheda elettronica della PCB (fonte/potenza). Verifica ventilazione/dissipazione e connessioni; se non ci sono cause esterne, la scheda è danneggiata e deve essere sostituita. |
| F67 | Errore nella scheda principale (segnale di fiamma nella scheda). | Il circuito di rilevamento fiamma nella scheda elettronica interpreta un segnale anomalo; se elettrodo, massa e cablaggio sono corretti, il guasto risiede nella scheda. Confermare misurando e, se persiste, sostituire la scheda elettronica. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Airsol 3003201229
- Riferimento di catalogo
- 3003201229
- Marca
- Airsol
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 5 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Domande frequenti: scheda elettronica 3003201229
Questa scheda con riferimento 3003201229 è adatta per la Demrad Kalisto BKC 228?
Questa scheda va bene per la Demrad Tayros Digital?
La stessa scheda va bene per la HKC 224 FE e la HKC 228 FE?
