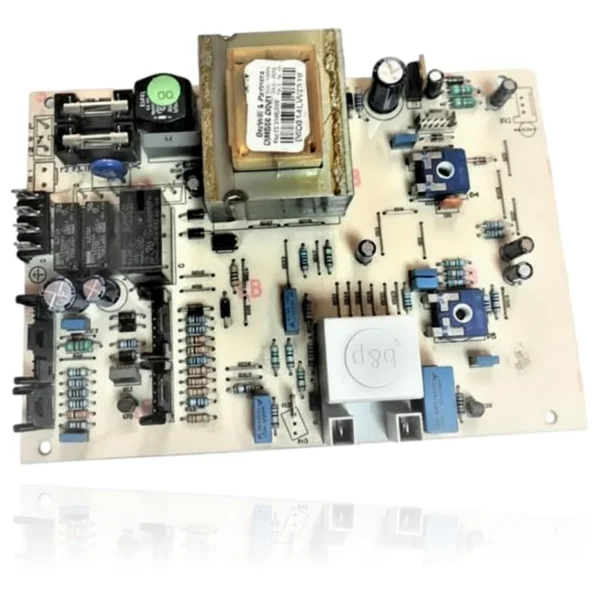

Placa Electrónica Demrad Kalisto BK/BKC/HK/HKC 224-228 - Ref. 3003201229
La placa electrónica de control gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, la caldera puede no arrancar, bloquearse o mostrar un comportamiento errático. Esta placa es compatible con modelos como el Kalisto BK 224, Kalisto BK 228, Kalisto BKC 224, entre otros. Puede presentar códigos de error como F61, F63, F64, F65 o F67. Se recomienda sustituirla cuando se detecten estos problemas o si la caldera presenta fallos en su funcionamiento.
IVA incluido
Consultar por WhatsAppCalderas Airsol compatibles con la referencia 3003201229
Placa electrónica con referencia 3003201229. Nueve compatibilidades contrastadas: Kalisto BK 224 y Kalisto BK 228.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Airsol Kalisto BK 224 | Demrad | Contrastada |
| Airsol Kalisto BK 228 | Demrad | Contrastada |
| Airsol Kalisto BKC 224 | Demrad | Contrastada |
| Airsol Kalisto BKC 228 | Demrad | Contrastada |
| Airsol Kalisto HK 224 | Demrad | Contrastada |
| Airsol Kalisto HK 228 | Demrad | Contrastada |
| Airsol Kalisto HKC 224 FE | Demrad | Contrastada |
| Airsol Kalisto HKC 228 FE | Demrad | Contrastada |
| Airsol Tayros Digital (modelos con display LCD) | Demrad | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 3003201229 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 3003201229; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 3003201229
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y la pantalla se queda completamente en negro.
Causa: La placa no recibe corriente del sistema, incluido el display.
Mira el fusible y el cableado de entrada de 230V antes de cambiar la placa.
- 02
Aparece un código de error en pantalla que no desaparece aunque se rearme la caldera.
Causa: La electrónica sigue detectando un fallo en el circuito que mantiene el bloqueo.
Anota el código y consulta a qué componente corresponde antes de asumir que es la placa.
- 03
El display LCD se ve borroso, con rayas o le faltan segmentos.
Causa: Falla la parte de la placa que controla el display.
Revisa que el conector del display esté bien encajado antes de cambiar la placa completa.
- 04
La caldera enciende pero no responde cuando se cambia la temperatura desde el mando.
Causa: La placa no procesa correctamente las órdenes del usuario.
Corta y vuelve a conectar la caldera desde la red eléctrica para descartar un cuelgue puntual antes de cambiarla.
Códigos de error Airsol que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F61 | Fallo en la placa principal. | La placa electrónica puede fallar en el circuito de mando (p. ej., salida a válvula de gas/eBUS), activando el autodiagnóstico. Verifica 230 V y 5/12 V en la PCB, conectores y código DSN; si todo es correcto y persiste, sustituir la placa. |
| F63 | Fallo de memoria en la placa principal. | Corrupción/defecto de memoria en la PCB. Intenta reset y comprueba DSN; si no se resuelve, la verificación apunta a reemplazo de la placa. |
| F64 | Fallo en placa principal (fluctuación rápida de sensor de ida/retorno). | El ADC de la PCB interpreta variaciones imposibles de NTC; si cableado y sondas están bien, el origen está en la electrónica de la placa. Verificar conexiones y, de persistir, sustituir la PCB. |
| F65 | Fallo en placa principal (temperatura electrónica excesiva). | Sobrecalentamiento de la electrónica de la PCB (fuente/potencia). Revisa ventilación/disipación y conexiones; si no hay causas externas, la placa está dañada y debe sustituirse. |
| F67 | Fallo en placa principal (señal de llama en placa). | El circuito de detección de llama en la PCB interpreta una señal anómala; si electrodo, masa y cableado están correctos, la avería reside en la placa. Confirmar midiendo y, si persiste, sustituir la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Airsol 3003201229
- Referencia de catálogo
- 3003201229
- Marca
- Airsol
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Dudas frecuentes sobre la placa electrónica 3003201229
¿Esta placa con referencia 3003201229 vale para la Demrad Kalisto BKC 228?
¿Esta placa vale para la Demrad Tayros Digital?
¿Sirve la misma placa para la HKC 224 FE y la HKC 228 FE?
