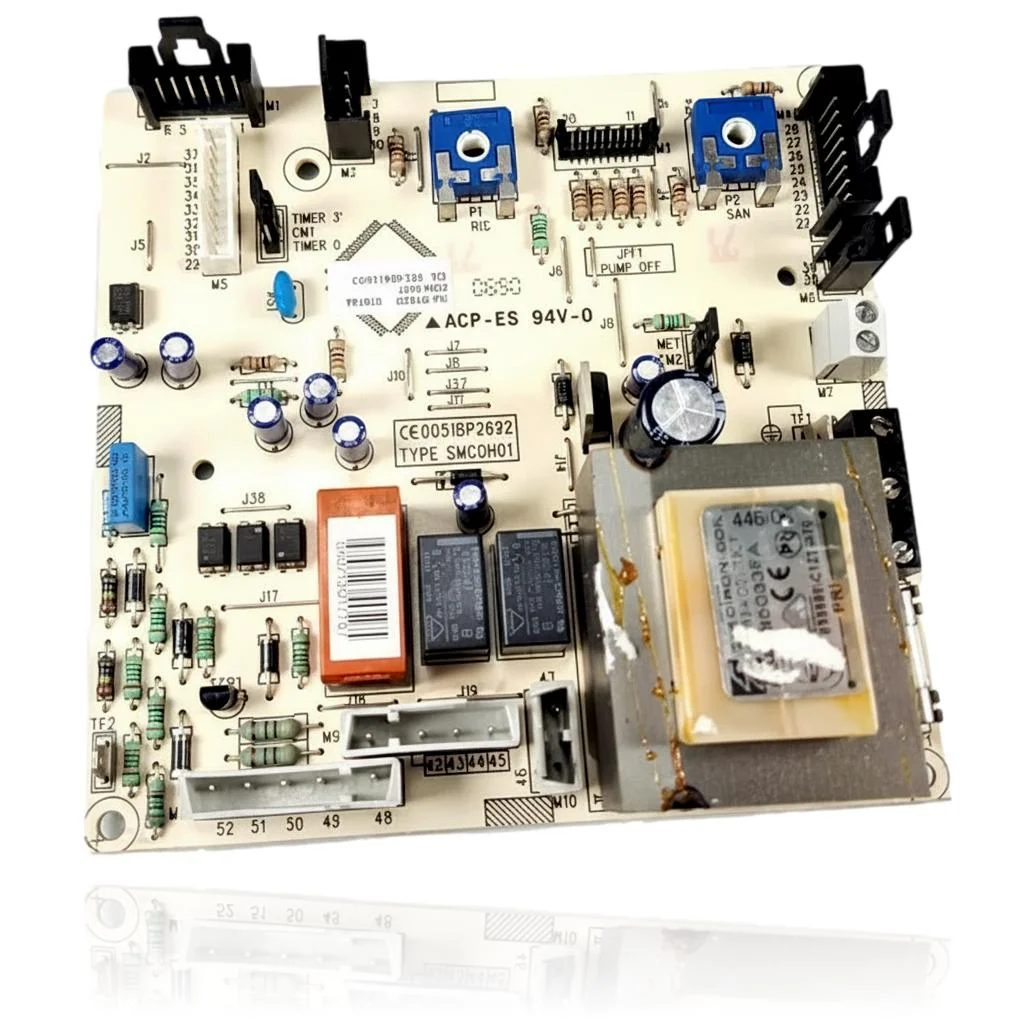

Scheda Elettronica Renova Micra 2 30 SE Riferimento SMCOH01
Le caldaie Hermann Micra 2, come la Micra 2 30 SE, utilizzano la scheda elettronica Renova Micra 2 30 SE, che si occupa di controllare l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando questo componente presenta un guasto, è possibile che la caldaia non si avvii, si blocchi o mostri un comportamento erratico, potendo visualizzare i codici di errore 22 o 33. Questa scheda è compatibile con altri modelli di Hermann Micra 2 e anche con la gamma Habitat 2, tra gli altri. Un tecnico deve confermare tramite diagnosi se è necessario sostituirla se si sperimentano questi sintomi, per ripristinare il corretto funzionamento della tua caldaia.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- SM07407
- Garanzia
- 1 anno
Caldaie Renova compatibili con il codice SM07407
Scheda elettronica con riferimento SM07407. Sette compatibilità verificate: Micra 2 30 SE e Micra 2 24 SE.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Renova Micra 2 30 SE | Hermann Micra 2 | Contrastata |
| Renova Micra 2 24 SE | Hermann Micra 2 | Contrastata |
| Renova Micra 2 24 SE-R | Hermann Micra 2 | Contrastata |
| Renova Micra 2 23 E-R | Hermann Micra 2 | Contrastata |
| Renova Habitat 2 23 E | Hermann Habitat 2 | Contrastata |
| Renova Habitat 2 24 SE | Hermann Habitat 2 | Contrastata |
| Renova Habitat 2 28 SE | Hermann Habitat 2 | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento SM07407 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo SM07407. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica SM07407
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
Lo schermo lampeggia o è bianco e non risponde ai pulsanti.
Causa: Un guasto nel circuito di controllo della scheda impedisce di gestire il display e le interfacce utente.
Disconnetti la caldaia dalla rete per due minuti e ricollegala prima di scartare la scheda.
- 02
La caldaia si blocca con un codice di errore diverso ogni volta che si tenta di ripristinarla.
Causa: L'elettronica della scheda può generare letture errate di diversi sensori se il circuito di controllo è danneggiato.
Annota ogni codice che appare e l'ora: se cambiano senza relazione, è più probabile che sia la scheda piuttosto che un sensore puntuale.
- 03
La caldaia non avvia né la pompa né il ventilatore nonostante ci sia richiesta di calore.
Causa: La scheda dà l'ordine elettrico a questi componenti; se il relè di uscita non funziona, non ricevono corrente anche se sono a posto.
Controlla se la pompa o il ventilatore si avviano forzandoli manualmente, con la caldaia spenta e scollegata, per escludere che siano bloccati.
- 04
La caldaia funziona per alcuni minuti e si blocca sempre dopo lo stesso tempo.
Causa: Un componente della scheda che si riscalda può guastarsi in modo intermittente e provocare lo stesso schema di interruzione.
Cronometra quanto tempo impiega a bloccarsi in vari tentativi: un modello molto regolare indica un guasto termico della scheda.
Codici di errore Renova che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| 22 | Dati memorizzati non coerenti. | La memoria/parametrizzazione della scheda di modulazione (PCB SM07407) contiene dati incoerenti o corrotti; di solito è dovuto a un guasto della stessa elettronica o a interruzioni di tensione. Verificare riprogrammando i valori di fabbrica e, se ricompare, controllare/sostituire la scheda secondo il manuale di servizio. |
| 33 | Configurazione/cablaggio errato. | Configurazione errata sulla scheda (DIP/jumper SW1–SW6) o ponticelli/cablaggio mal configurati nei connettori della PCB, che impediscono la corretta comunicazione interna. Verificare l'integrità dei ponticelli/jumper sulla scheda e la regolazione dei microinterruttori secondo lo schema elettrico e la tabella della Micra 2. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Renova SM07407
- Riferimento di catalogo
- SM07407
- SKU interno Uniclima
- PECM230SE
- Marca
- Renova
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 0 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Identificatore di tipo di scheda
- TYPE SMCOH01
- Numero di certificazione CE (direttiva apparecchi a gas)
- CE0051BP2692
- Classificazione infiammabilità materiale PCB
- 94V-0 (insieme alle sigle ACP-ES)
Domande frequenti: scheda elettronica SM07407
Questa scheda è compatibile con la Micra 2 24 SE?
Quale certificazione è serigrafata su questa scheda della Micra 2 30 SE?
Questa scheda è compatibile anche con la Micra 2 senza ulteriori specifiche di modello?
Quanti modelli sono compatibili con questa scheda?
Quali codici di errore sono documentati per questa scheda?
