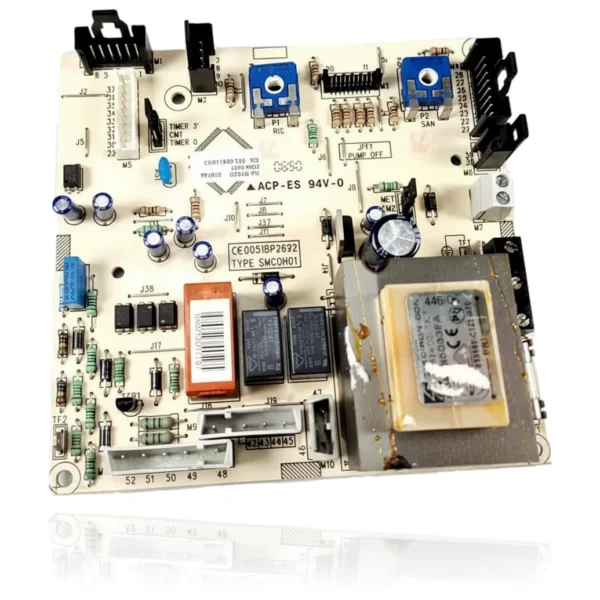

Placa Electrónica Renova Micra 2 30 SE Ref. SMCOH01
Las calderas Hermann Micra 2, como la Micra 2 30 SE, utilizan la placa electrónica Renova Micra 2 30 SE, que se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando esta pieza falla, es posible que la caldera no arranque, se bloquee o presente un comportamiento errático, pudiendo mostrar los códigos de error 22 o 33. Esta placa es compatible con otros modelos de Hermann Micra 2 y también con la gama Habitat 2, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla si experimentas estos síntomas, para restaurar el funcionamiento adecuado de tu caldera.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- SM07407
- Garantía
- 1 año
Calderas Renova compatibles con la referencia SM07407
Placa electrónica con referencia SM07407. Siete compatibilidades contrastadas: Micra 2 30 SE y Micra 2 24 SE.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Renova Micra 2 30 SE | Hermann Micra 2 | Contrastada |
| Renova Micra 2 24 SE | Hermann Micra 2 | Contrastada |
| Renova Micra 2 24 SE-R | Hermann Micra 2 | Contrastada |
| Renova Micra 2 23 E-R | Hermann Micra 2 | Contrastada |
| Renova Habitat 2 23 E | Hermann Habitat 2 | Contrastada |
| Renova Habitat 2 24 SE | Hermann Habitat 2 | Contrastada |
| Renova Habitat 2 28 SE | Hermann Habitat 2 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. SM07407 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo SM07407; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica SM07407
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La pantalla parpadea o está en blanco y no responde a los botones
Causa: Un fallo en el circuito de control de la placa impide gestionar la pantalla y las entradas del usuario
Desconecta la caldera de la red durante dos minutos y vuelve a conectar antes de descartar la placa
- 02
La caldera se bloquea con un código de fallo diferente cada vez que se intenta rearmar
Causa: La electrónica de la placa puede generar lecturas erróneas de distintos sensores si el circuito de control está dañado
Anota cada código que aparece y la hora: si cambian sin relación, es más probable que sea la placa que un sensor puntual
- 03
La caldera no arranca la bomba ni el ventilador a pesar de que hay demanda de calor
Causa: La placa da la orden eléctrica a estos componentes; si el relé de salida falla, no reciben corriente aunque estén bien
Comprueba si la bomba o el ventilador arrancan al forzarlos manualmente, con la caldera apagada y desenchufada, para descartar que estén atascados
- 04
La caldera funciona unos minutos y se bloquea siempre después del mismo tiempo
Causa: Un componente de la placa que se calienta puede fallar de forma intermitente y provocar el mismo patrón de corte
Cronometra cuánto tarda en bloquearse en varios intentos: un patrón muy regular indica un fallo térmico de la placa
Códigos de error Renova que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 22 | Datos memorizados no coherentes. | La memoria/parametrización de la placa de modulación (PCB SM07407) contiene datos incoherentes o corruptos; suele deberse a fallo de la propia electrónica o a cortes de tensión. Verificar reprogramando valores de fábrica y, si reaparece, comprobar/sustituir la placa según manual de servicio. |
| 33 | Configuración/cableado incorrecto. | Configuración errónea en la placa (DIP/jumpers SW1–SW6) o puentes/cableado mal configurados en conectores de la PCB, que impiden la comunicación interna correcta. Verificar integridad de cavallotti/jumpers en la placa y ajuste de microinterruptores según el esquema eléctrico y tabla de la Micra 2. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Renova SM07407
- Referencia de catálogo
- SM07407
- SKU interno Uniclima
- PECM230SE
- Marca
- Renova
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Identificador de tipo de placa
- TYPE SMCOH01
- Numero de certificacion CE (directiva aparatos de gas)
- CE0051BP2692
- Clasificacion inflamabilidad material PCB
- 94V-0 (junto a siglas ACP-ES)
Dudas frecuentes sobre la placa electrónica SM07407
¿Vale esta placa para la Micra 2 24 SE?
¿Qué certificación lleva serigrafiada esta placa de la Micra 2 30 SE?
¿Sirve esta placa también para la Micra 2 sin más especificación de modelo?
¿Cuántos modelos son compatibles con esta placa?
¿Qué códigos de error son documentados para esta placa?
