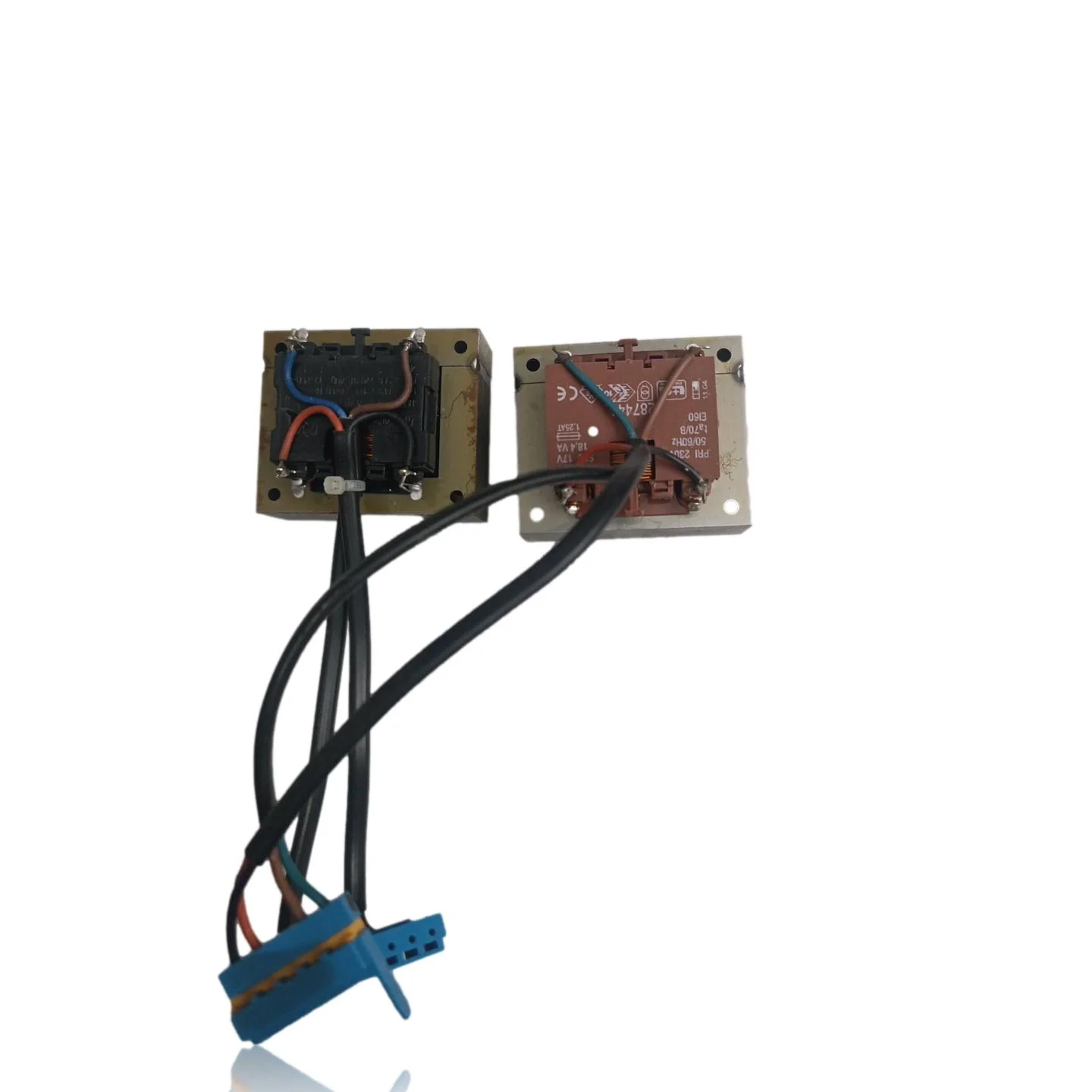

Trasformatore di accensione Turboblock Plus PRO VMW/VUW 242
Il trasformatore di accensione Turboblock Plus VMW/VUW 242, riferimento 287450, è un componente che genera la scintilla necessaria per accendere il bruciatore della caldaia. Se questo pezzo non funziona, noterai che la caldaia tenta di avviarsi senza successo, il che può portare ai codici di errore F.28 e F.29. Questo trasformatore è compatibile con vari modelli delle gamme Vaillant Turbo Tec, Vaillant Atmo Tec e Vaillant VC, tra gli altri. Un tecnico deve valutare la sostituzione mediante diagnosi quando si presentano i sintomi menzionati o quando la caldaia non si accende correttamente.
- Tipo di pezzo
- Trasformatori
- Stato
- Ricondizionato
- Riferimento di catalogo
- 287450
- Garanzia
- 1 anno
Caldaie Turboblock Plus compatibili con il riferimento 287450
Trasformatore di accensione con riferimento 287450. 12 compatibilità verificate: VMW ES 242/3 e VMW 242-3.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Vaillant VMW ES 242/3 | Vaillant Turbo Tec / Turbo Pro (VMW) | Contrastata |
| Vaillant VMW 242-3 | Vaillant Turbo Tec / Turbo Pro (VMW) | Contrastata |
| Vaillant VMW 242-5 | Vaillant Turbo Tec / Turbo Pro (VMW) | Contrastata |
| Vaillant VMW 240-5 | Vaillant Turbo Tec / Turbo Pro (VMW) | Contrastata |
| Vaillant VMW 282-5 | Vaillant Turbo Tec / Turbo Pro (VMW) | Contrastata |
| Vaillant VM 242-5 | Vaillant atmoTEC / VM (solo riscaldamento) | Contrastata |
| Vaillant VM 282-5 | Vaillant atmoTEC / VM (solo riscaldamento) | Contrastata |
| Vaillant VC 242 E | Vaillant VC / VCM (miste-compatte) | Contrastata |
| Vaillant VCM 242 E | Vaillant VC / VCM (miste-compatte) | Contrastata |
| Vaillant VCM 282 E | Vaillant VC / VCM (miste-compatte) | Contrastata |
| Vaillant VMI 280-7 | Vaillant VMI | Contrastata |
| Vaillant VMI 282-7 | Vaillant VMI | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 287450 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 287450. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi nel trasformatore di accensione 287450
Il trasformatore di accensione genera l'alta tensione per la scintilla degli elettrodi. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non accende il bruciatore in nessun tentativo.
Causa: Se il trasformatore non fornisce la corrente necessaria al sistema di accensione, questo non può generare la scintilla.
Controlla che il fusibile della caldaia non sia bruciato e che arrivi corrente al trasformatore prima di sostituirlo.
- 02
L'accensione funziona in modo intermittente, a volte si accende e altre no.
Causa: Un'uscita di corrente instabile nel trasformatore provoca un'accensione irregolare.
Registra se il guasto si ripete sempre nello stesso punto del ciclo di avviamento, aiuta a differenziare trasformatore da elettrodo.
- 03
La caldaia si blocca dopo diversi tentativi di accensione senza riuscire a ottenere la fiamma.
Causa: Senza corrente stabile verso il sistema di accensione, la centralina esaurisce i tentativi e si blocca per sicurezza.
Verifica il codice di blocco sul display; se indica un errore di fiamma e non di pressostato fumi, punta al circuito di accensione.
- 04
Non c'è arco né scintillio percepibile sull'elettrodo durante il tentativo di accensione.
Causa: Senza corrente di uscita nel trasformatore non arriva energia sufficiente all'elettrodo per produrre l'arco.
Con la caldaia in modalità test di accensione, verifica se c'è una scintilla visibile sull'elettrodo prima di considerare il trasformatore guasto.
Codici di errore Vaillant che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F.28 | Errore durante l'avviamento: la caldaia non riesce ad accendere il bruciatore nella fase di avvio. | Il trasformatore di accensione fa parte del sistema di accensione (trasformatore + cavo + elettrodo); se il trasformatore si guasta, non genera l'alta tensione per la scintilla e la caldaia interrompe l'avvio senza rilevare la fiamma. Verificare: misurare la tensione di uscita del trasformatore verso l'elettrodo e controllare che ci sia scintilla ad ogni avvio; se non c'è scintilla e il cablaggio/elettrodo sono a posto, il trasformatore è la causa. |
| F.29 | La fiamma si spegne durante il funzionamento e i tentativi di riaccensione falliscono. | La documentazione di servizio Vaillant elenca esplicitamente "il trasformatore di accensione ha un guasto alla scintilla" come causa di F.29: se il trasformatore non riaccende dopo uno spegnimento della fiamma, interviene il blocco. Verificare: controllare la generazione di scintilla del trasformatore nei tentativi di riaccensione e escludere prima messa a terra difettosa, pressione gas e condotto di condensati. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda del trasformatore di accensione Vaillant 287450
- Riferimento di catalogo
- 287450
- SKU interno Uniclima
- TTES242
- Marca
- Vaillant
- Tipo di pezzo
- Trasformatori
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Tensione primario
- 230 V
- Frequenza
- 50/60 Hz
- Tensione secondaria
- 17 V
- Potenza apparente
- 18,4 VA
- Fusibile
- 1,25 AT
- Nucleo
- EI60
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Vaillant VMW 242-5 (PDF) Documento © Vaillant, fornito come riferimento tecnico.
Domande frequenti sul trasformatore di accensione 287450
Quale guasto indica che è necessario sostituire il trasformatore di accensione Vaillant Turbomax PRO VMW 242?
È compatibile questo trasformatore con la caldaia Vaillant VUI 282-7 R3?
Che tipo di nucleo ha il trasformatore di accensione Vaillant TTES242?
Qual è la corrente massima che supporta il fusibile di questo trasformatore?
Quanti modelli sono compatibili con il trasformatore di accensione Vaillant TTES242?
Quali sono i codici di errore documentati per questo trasformatore?
