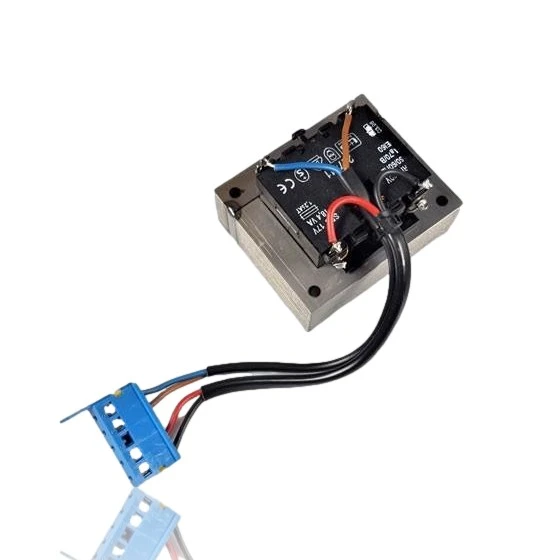

Trasformatore per caldaia Vaillant Thermocompact VC 242 E
Nelle caldaie Vaillant Thermocompact, il trasformatore per caldaia Vaillant Thermocompact VC 242 E è responsabile della generazione della scintilla necessaria per accendere il bruciatore. Quando questo componente non funziona, la caldaia tenta di avviarsi senza riuscire a ottenere la fiamma, il che può provocare il codice di errore F.29: fallimento dell'accensione. Questo trasformatore è compatibile con diversi modelli della gamma Thermocompact e Combicompact, come il VC 180 XE, VC 182 E e VCW 242 E, tra gli altri. Un tecnico deve confermare tramite diagnosi se è necessario sostituirlo quando i tentativi di accensione non hanno successo e la caldaia si blocca.
- Tipo di pezzo
- Trasformatori
- Stato
- Ricondizionato
- Riferimento di catalogo
- 091235
- Garanzia
- 1 anno
Caldaie Turboblock Plus compatibili con il riferimento 091235
Trasformatore di accensione con riferimento 091235. Dieci compatibilità verificate: VC 180 XE e VC 182 E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Vaillant VC 180 XE | Thermocompact / Combicompact VC (solo riscaldamento) | Contrastata |
| Vaillant VC 182 E | Thermocompact / Combicompact VC (solo riscaldamento) | Contrastata |
| Vaillant VC 240 XE | Thermocompact / Combicompact VC (solo riscaldamento) | Contrastata |
| Vaillant VC 280 XE | Thermocompact / Combicompact VC (solo riscaldamento) | Contrastata |
| Vaillant VCW 180 XE | Thermocompact / Combicompact VCW (mista) | Contrastata |
| Vaillant VCW 182 E | Thermocompact / Combicompact VCW (mista) | Contrastata |
| Vaillant VCW 240 XE | Thermocompact / Combicompact VCW (mista) | Contrastata |
| Vaillant VCW 242 E | Thermocompact / Combicompact VCW (mista) | Contrastata |
| Vaillant VCW 280 XE | Thermocompact / Combicompact VCW (mista) | Contrastata |
| Vaillant VCW Vent 240 E | Thermocompact / Combicompact VCW (mista) | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 091235 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 091235. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi nel trasformatore di accensione 091235
Il trasformatore di accensione genera l'alta tensione per la scintilla degli elettrodi. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende, non ci sono luci né display.
Causa: Il trasformatore alimenta la parte a bassa tensione della scheda; se si guasta, l'elettronica non riceve corrente.
Misura con un multimetro che arrivano i 230V al primario prima di pensare che il trasformatore sia danneggiato.
- 02
La caldaia si accende e si spegne da sola senza apparente motivo.
Causa: Un'uscita instabile nel secondario provoca che la scheda perda tensione in modo intermittente e si riavvii.
Verifica che le connessioni al trasformatore siano salde e senza ruggine; spesso il problema è nel connettore, non nel trasformatore.
- 03
Salta il differenziale o il fusibile interno della caldaia quando la si collega.
Causa: Un trasformatore con il avvolgimento in cortocircuito consuma più corrente del normale e fa scattare la protezione.
Disconnetti il trasformatore dal circuito e controlla se il fusibile continua a saltare; così saprai se il problema si trova prima di cambiarlo.
- 04
Si sente un ronzio più forte del solito nella zona della scheda.
Causa: Un nucleo di lamiere allentato o spire danneggiate generano vibrazioni e rumori udibili.
Ascolta se il ronzio scompare scollegando la caldaia; se continua a suonare con la caldaia spenta, indaga altre cause.
Codici di errore Vaillant che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F.29 | Difetto di accensione / la fiamma si spegne durante il funzionamento e i tentativi di riaccensione non hanno successo. | Il trasformatore di accensione è il componente che genera l'alta tensione per la scintilla; se è difettoso non si produce una scintilla stabile e la caldaia non riesce ad accendersi, provocando F.29. Verificare: controllare che arrivi la scintilla all'elettrodo (assenza di scintilla con gas e messa a terra corretti indica il trasformatore/cavo di accensione); misurare la continuità del trasformatore e sostituire se non genera la scintilla. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda del trasformatore di accensione Vaillant 091235
- Riferimento di catalogo
- 091235
- SKU interno Uniclima
- TVCES242
- Marca
- Vaillant
- Tipo di pezzo
- Trasformatori
- Unità disponibili
- 7 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- primario
- PRI ~230V 50/60Hz
- secondario
- SEC 17V
- potenza
- 18,4VA
- fusibile
- 1,25AT
- Classe di isolamento
- EI60
- certificazione
- CE, marchio ovale tipo UL/cULus
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Vaillant VC 182 E (PDF) Documento © Vaillant, fornito come riferimento tecnico.
Domande frequenti sul trasformatore di accensione 091235
Questo trasformatore è compatibile con la Vaillant VC 242 E?
Quale tensione secondaria fornisce il trasformatore Rif. 091235?
Quale fusibile porta il trasformatore della VC 242 E?
È compatibile questo trasformatore con la VCW 240 XE?
Ricambi compatibili con Vaillant Thermocompact / Combicompact VCW (mista)
