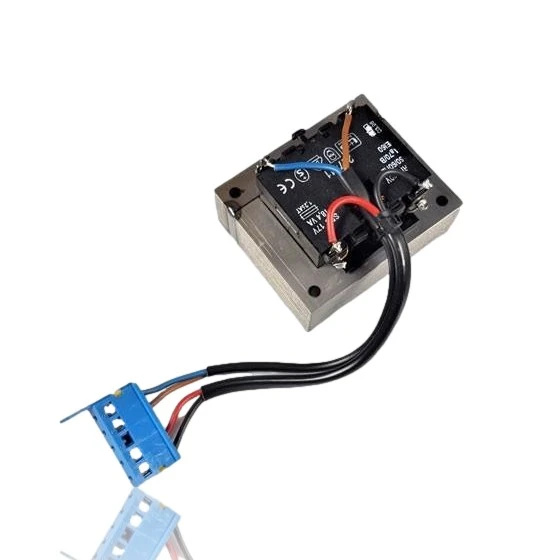

Transformador Para Caldera Vaillant Thermocompact VC 242 E
En las calderas Vaillant Thermocompact, el transformador para caldera Vaillant Thermocompact VC 242 E es el encargado de generar la chispa necesaria para encender el quemador. Cuando esta pieza falla, la caldera intenta arrancar sin conseguir la llama, lo que puede provocar el código de error F.29: fallo de encendido. Este transformador es compatible con varios modelos de la gama Thermocompact y Combicompact, como el VC 180 XE, VC 182 E y VCW 242 E, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando los intentos de encendido no tienen éxito y la caldera se bloquea.
- Tipo de pieza
- Transformadores
- Estado
- Reacondicionado
- Referencia de catálogo
- 091235
- Garantía
- 1 año
Calderas Vaillant compatibles con la referencia 091235
Transformador de encendido con referencia 091235. Diez compatibilidades contrastadas: VC 180 XE y VC 182 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VC 180 XE | Thermocompact / Combicompact VC (solo calefaccion) | Contrastada |
| Vaillant VC 182 E | Thermocompact / Combicompact VC (solo calefaccion) | Contrastada |
| Vaillant VC 240 XE | Thermocompact / Combicompact VC (solo calefaccion) | Contrastada |
| Vaillant VC 280 XE | Thermocompact / Combicompact VC (solo calefaccion) | Contrastada |
| Vaillant VCW 180 XE | Thermocompact / Combicompact VCW (mixta) | Contrastada |
| Vaillant VCW 182 E | Thermocompact / Combicompact VCW (mixta) | Contrastada |
| Vaillant VCW 240 XE | Thermocompact / Combicompact VCW (mixta) | Contrastada |
| Vaillant VCW 242 E | Thermocompact / Combicompact VCW (mixta) | Contrastada |
| Vaillant VCW 280 XE | Thermocompact / Combicompact VCW (mixta) | Contrastada |
| Vaillant VCW Vent 240 E | Thermocompact / Combicompact VCW (mixta) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 091235 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del transformador de encendido que tienes montado y comprueba si coincide con la referencia de catálogo 091235; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el transformador de encendido 091235
El transformador de encendido genera la alta tensión para la chispa de los electrodos. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende, no hay luces ni pantalla
Causa: El transformador alimenta la parte de baja tensión de la placa; si falla, la electrónica no recibe corriente
Mide con un multímetro que llegan los 230V al primario antes de pensar que el transformador está dañado
- 02
La caldera arranca y se para sola sin razón aparente
Causa: Una salida inestable en el secundario provoca que la placa pierda tensión de forma intermitente y se reinicie
Verifica que las conexiones al transformador estén firmes y sin óxido; a menudo el problema está en el conector, no en el transformador
- 03
Salta el diferencial o el fusible interno de la caldera al enchufarla
Causa: Un transformador con el bobinado en cortocircuito consume más corriente de lo normal y hace saltar la protección
Desconecta el transformador del circuito y comprueba si el fusible sigue saltando; así sabrás si el problema está antes de cambiarlo
- 04
Se escucha un zumbido más fuerte de lo habitual en la zona de la placa
Causa: Un núcleo de chapas suelto o espiras dañadas generan vibración y ruido audible
Escucha si el zumbido desaparece al desconectar la caldera; si sigue sonando con la caldera apagada, investiga otras causas
Códigos de error Vaillant que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.29 | Fallo de encendido / la llama se apaga durante el funcionamiento y los reintentos de encendido no tienen exito. | El transformador de encendido es el componente que genera la alta tension para la chispa; si esta defectuoso no se produce chispa estable y la caldera no logra encender, disparando F.29. Verificar: comprobar que llega chispa al electrodo (sin chispa con gas y toma de tierra correctos apunta al transformador/cable de encendido); medir continuidad del transformador y sustituir si no genera la chispa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del transformador de encendido Vaillant 091235
- Referencia de catálogo
- 091235
- SKU interno Uniclima
- TVCES242
- Marca
- Vaillant
- Tipo de pieza
- Transformadores
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- primario
- PRI ~230V 50/60Hz
- secundario
- SEC 17V
- potencia
- 18,4VA
- fusible
- 1,25AT
- Clase aislamiento
- EI60
- certificacion
- CE, marca ovalada tipo UL/cULus
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Vaillant VC 182 E (PDF)Documento © Vaillant, facilitado como referencia técnica.
Dudas frecuentes sobre el transformador de encendido 091235
¿Sirve este transformador para la Vaillant VC 242 E?
¿Qué tensión de secundario da el transformador Ref. 091235?
¿Qué fusible lleva el transformador de la VC 242 E?
¿Es compatible este transformador con la VCW 240 XE?
