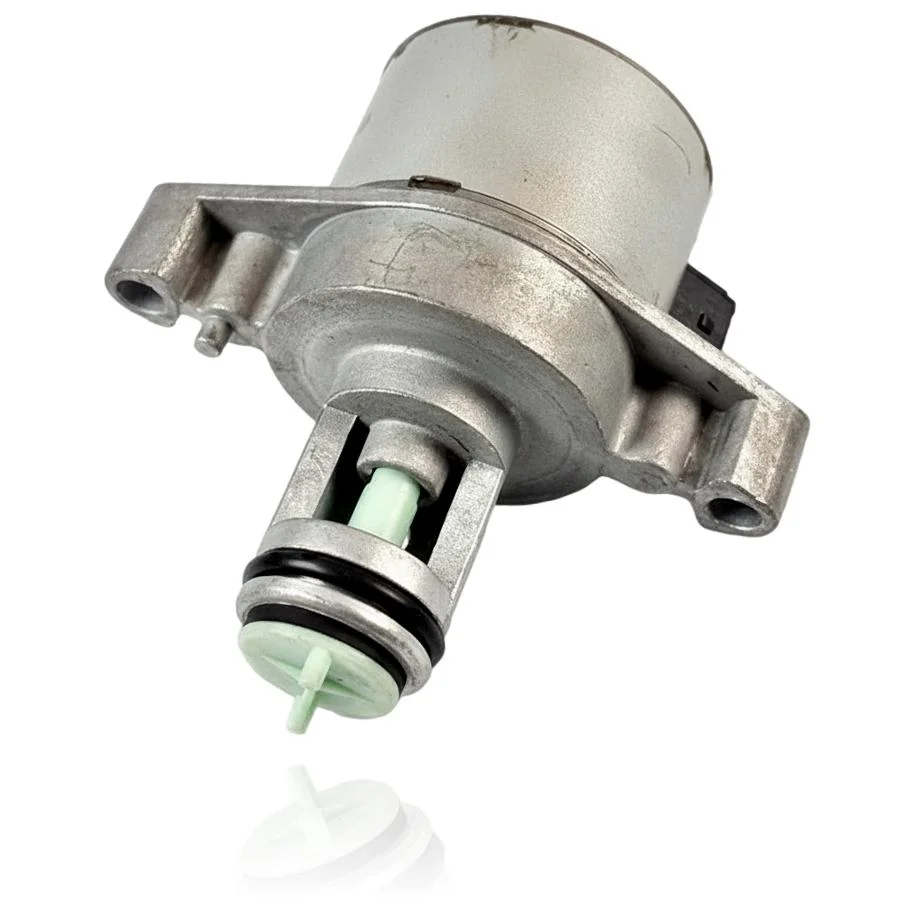

Attuatore della valvola gas modulante per Isofast F 30 E H-MOD - Riferimento S1071400
L'attuatore della valvola gas modulante per Isofast F 30 E H-MOD è un componente che regola il flusso di gas verso il bruciatore, seguendo le istruzioni della scheda di controllo. Quando si guasta, la caldaia potrebbe non accendersi, presentare blocchi di fiamma o avere problemi di modulazione. I sintomi possono includere errori come F.26, F.27 o F.28, tra gli altri. Questo attuatore è compatibile con altri modelli della gamma Isofast, così come con diverse caldaie delle gamme Themafast, Themaclassic, Themaplus, Thema, Thematek e Isosplit. Un tecnico deve confermare tramite diagnosi se è necessario sostituire quando si rilevano questi guasti nel funzionamento della caldaia.
- Tipo di pezzo
- Valvole gas
- Stato
- Ricondizionato
- Riferimento di catalogo
- S1071400
- Garanzia
- 1 anno
Caldaie Hermann Saunier Duval compatibili con il riferimento S1071400
Valvola gas con riferimento S1071400. 24 compatibilità verificate: Themafast C 24 E e Themafast C 25 E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval Themafast C 24 E | Themafast | Contrastata |
| Hermann Saunier Duval Themafast C 25 E | Themafast | Contrastata |
| Hermann Saunier Duval Themafast F 24 E | Themafast | Contrastata |
| Hermann Saunier Duval Themafast F 25 E | Themafast | Contrastata |
| Hermann Saunier Duval Themaclassic C 24 E | Themaclassic | Contrastata |
| Hermann Saunier Duval Themaclassic C 25 E | Themaclassic | Contrastata |
| Hermann Saunier Duval Themaclassic F 24 E | Themaclassic | Contrastata |
| Hermann Saunier Duval Themaclassic F 25 E | Themaclassic | Contrastata |
| Hermann Saunier Duval Themaplus C 24 E | Themaplus | Contrastata |
| Hermann Saunier Duval Themaplus F 24 E | Themaplus | Contrastata |
| Hermann Saunier Duval Themaplus F 25 E | Themaplus | Contrastata |
| Hermann Saunier Duval Thema C 24 E | Thema | Contrastata |
| Hermann Saunier Duval Thema F 24 E | Thema | Contrastata |
| Hermann Saunier Duval Thema F 25 E | Thema | Contrastata |
| Hermann Saunier Duval Thematek C 24 E | Thematek | Contrastata |
| Hermann Saunier Duval Thematek F 24 E | Thematek | Contrastata |
| Hermann Saunier Duval Isofast F 30 E H-MOD | Isofast | Contrastata |
| Hermann Saunier Duval Isofast F 35 E H-MOD | Isofast | Contrastata |
| Hermann Saunier Duval Isosplit C 28 E | Isosplit | Contrastata |
| Hermann Saunier Duval Isosplit F 30 E | Isosplit | Contrastata |
| Hermann Saunier Duval Isosplit F 35 E | Isosplit | Contrastata |
| Hermann Saunier Duval Opalia C 16 E | Opalia | Contrastata |
| Hermann Saunier Duval Opalia F 14 E | Opalia | Contrastata |
| Hermann Saunier Duval Opaliaplus F 17 E | Opalia | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento S1071400 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo S1071400. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi nella valvola gas S1071400
La valvola gas regola e modula il flusso di gas al bruciatore. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non accende il bruciatore anche se richiede calore.
Causa: L'attuatore modulante non apre il passaggio minimo di gas necessario affinché si accenda la fiamma.
Controlla che non ci sia aria nel circuito del gas dopo un recente interruzione di fornitura; purga prima di sospettare dell'attuatore.
- 02
La fiamma sale e scende bruscamente, invece di modulare dolcemente in base alla domanda.
Causa: L'attuatore modulante non dosa bene l'apertura e lavora a tutto o niente invece di farlo in modo graduale.
Osserva la fiamma attraverso l'occhiello per alcuni minuti; se salta tra molto alta e quasi spenta senza passaggi intermedi, è tipico dell'attuatore.
- 03
La caldaia si blocca con un codice di errore di fiamma o di accensione poco dopo l'avvio.
Causa: Se l'attuatore non stabilizza l'apertura del gas, la fiamma viene rilevata come insufficiente o instabile e la centralina interrompe per sicurezza.
Controlla se il blocco si verifica sempre nello stesso punto del ciclo di accensione; questo aiuta a distinguere tra l'elettrodo e l'attuatore.
- 04
Il consumo di gas sembra irregolare, con la caldaia che produce più o meno fiamma di quella che corrisponderebbe.
Causa: Un attuatore che non risponde in modo lineare al segnale di modulazione lascia la fiamma fuori controllo anche se il resto del sistema richiede un livello costante.
Annota se il problema coincide con cambiamenti di temperatura ambiente o è costante; se è costante, punta di più all'attuatore che alla sonda.
Codici di errore Hermann Saunier Duval che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F.26 | Guasto: valvola gas non funzionante. | La valvola gas Honeywell S1071400 non apre perché il motore passo a passo/solenoide non riceve o non risponde al comando. Verificare connettore/cablaggio, continuità delle bobine e che durante il tentativo di accensione la valvola venga alimentata; controllare inoltre che non ci sia pressione all'uscita durante il tentativo. |
| F.27 | Disconnessione di sicurezza: simulazione fiamma. | Chiusura difettosa/non ermetica della valvola gas S1071400 lascia passare gas quando dovrebbe essere chiusa, simulando fiamma. Verificare tenuta e chiusura: prova di caduta di pressione alla presa del bruciatore e conferma che la ionizzazione cessa al taglio del gas. |
| F.28 | Errore di avvio: accensione fallita. | La valvola gas S1071400 non si apre o è mal calibrata, impedendo l'apporto di gas durante l'accensione. Verificare che la scheda elettronica comandi l'apertura (tensione alle bobine) e che appaia pressione all'uscita durante il tentativo; se non si apre o è irregolare, sostituire/regolare. |
| F.61 | Errore: controllo della valvola gas. | Difetto elettrico nella valvola S1071400 (bobina in cortocircuito/massa) o nel suo cablaggio provoca un guasto di attivazione. Verificare resistenza/isolamento delle bobine e continuità del fascio fino alla scheda elettronica; se c'è dispersione a massa o valori fuori range, sostituire la valvola. |
| F.62 | Errore della valvola gas. Ritardo di disconnessione. | La valvola S1071400 impiega tempo a chiudersi o rimane non stagna, mantenendo gas dopo l'ordine di arresto. Verificare il tempo di chiusura e l'ermeticità (test di pressione/ionizzazione dopo il taglio); se persiste gas o fiamma residua, sostituire la valvola. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: valvola gas Hermann Saunier Duval S1071400
- Riferimento di catalogo
- S1071400
- SKU interno Uniclima
- MVGTF25MOD
- Marca
- Saunier Duval
- Tipo di pezzo
- Valvole gas
- Unità disponibili
- 3 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- tensione
- 24 VDC
- potenza
- 6 VA
- gas
- GAS NATURALE
- protezione
- IP 20
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Hermann Saunier Duval Isofast F 35 E H-MOD (PDF) Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
Domande frequenti: valvola gas S1071400
Questo attuatore di valvola gas modulante è compatibile con la Isofast F 30 E H-MOD?
Quanti modelli sono compatibili con l'attuatore della valvola gas modulante MVGTF25MOD?
Quali sintomi indicano che devo sostituire l'attuatore della valvola gas modulante?
Quali codici di errore sono documentati per questo attuatore?
Questo attuatore è adatto per la gamma Themafast?
