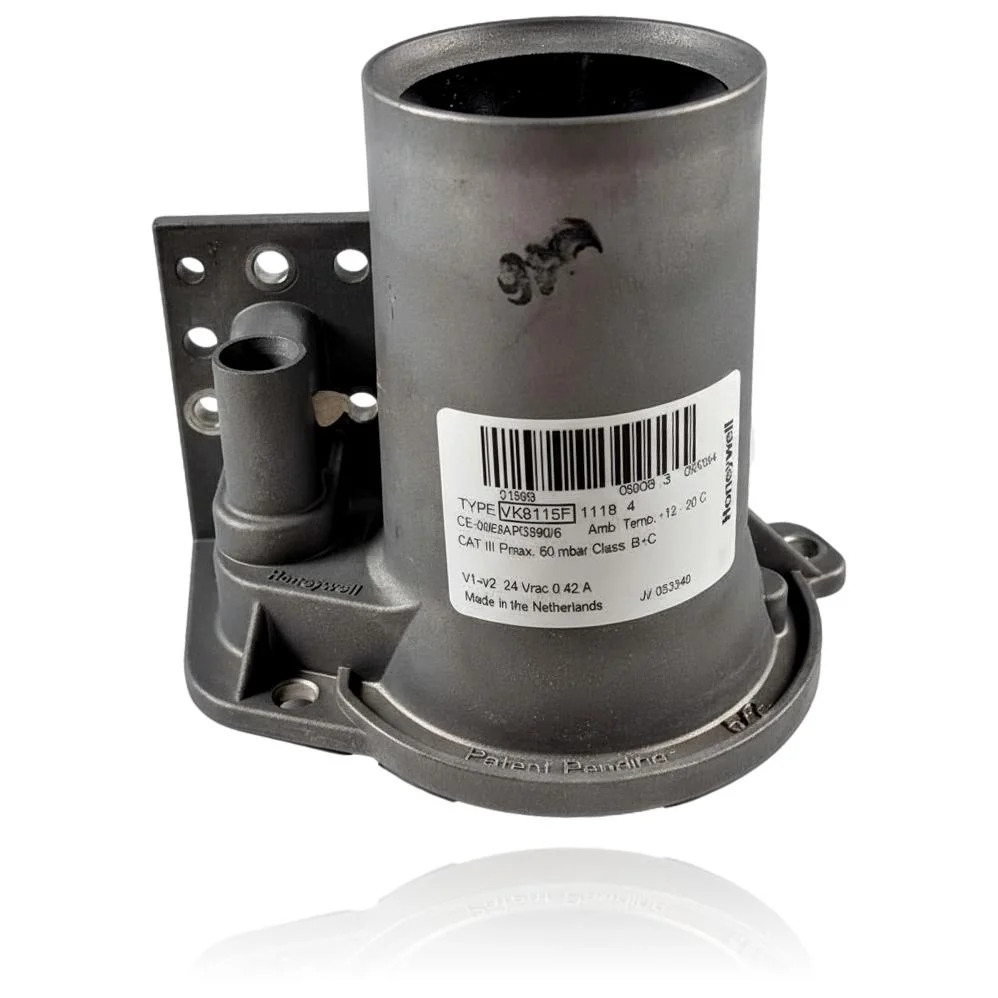

Valvola Gas Honeywell VK8115F - Thema Condens F24E - Riferimento 0020018436
Valvola gas prodotta da Honeywell, modello VK8115F, fabbricata nei Paesi Bassi. Lavora a 24 Vrac con un consumo di 0,42 A e pressione massima di 60 mbar (categoria III, classe B+C). Regola il passaggio di gas al bruciatore della caldaia. La sostituzione richiede prima di confermare il guasto del componente mediante diagnosi tecnica, anche quando la caldaia non si accende, si blocca all'avvio o dà errore di fiamma per mancanza di gas.
- Tipo di pezzo
- Valvole gas
- Stato
- Ricondizionato
- Riferimento di catalogo
- 0020018436
- Garanzia
- 1 anno
Caldaie Hermann Saunier Duval compatibili con il codice 0020018436
Valvola gas con riferimento 0020018436. Quattro compatibilità verificate: Themafast Condens F30 e Themafast Condens F30E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval Themafast Condens F30 | Themafast Condens | Contrastata |
| Hermann Saunier Duval Themafast Condens F30E | Themafast Condens | Contrastata |
| Hermann Saunier Duval Themafast Condens F24E | Themafast Condens | Contrastata |
| Hermann Saunier Duval Thema Condens F24E | Thema Condens | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 0020018436 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 0020018436. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi nella valvola gas 0020018436
La valvola gas regola e modula il flusso di gas al bruciatore. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende o non parte la fiamma.
Causa: La valvola non lascia passare gas al bruciatore anche se la centralina di accensione ordina l'accensione.
Controlla che la valvola generale del gas sia aperta e che la pressione dell'impianto sia corretta prima di pensare alla valvola.
- 02
Blocco della caldaia durante il tentativo di accensione
Causa: La valvola si apre con ritardo o in modo incompleto e l'elettrodo non rileva la fiamma in tempo.
Guarda il codice di errore del display: se indica un guasto della fiamma al primo tentativo, escludi prima l'elettrodo di ionizzazione e il suo cablaggio.
- 03
Fallo di fiamma intermittente per interruzione del gas
Causa: La valvola non mantiene stabile il flusso di gas e la fiamma si spegne da sola.
Osserva se il taglio coincide con i cambi di potenza al modulare; se succede sempre in quei momenti, controlla prima il sensore di pressione del gas.
- 04
La caldaia non modula bene la potenza della fiamma.
Causa: Il solenoide modulatore della valvola non regola correttamente il flusso di gas in base alla domanda.
Controlla se la fiamma cambia bruscamente da minima a massima senza passaggi intermedi; una modulazione a scatti, e non progressiva, indica un problema nella valvola.
Codici di errore Hermann Saunier Duval che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F.26 | Guasto: valvola gas non funzionante. | Il motore passo-passo/bobine della valvola non azionano o sono scollegati, quindi non si apre/modula. Verificare continuità delle bobine, connettore e cablaggio fino alla scheda elettronica e che riceva tensione in prova P.0. |
| F.27 | Disconnessione di sicurezza: rilevamento di fiamme errate. | L'elettrovalvola gas non stagna può lasciare passare gas quando dovrebbe essere chiusa, provocando segnale di fiamma non plausibile. Verificare tenuta/chiusura della valvola e assenza di fiamma con gas chiuso. |
| F.28 | Errore di avvio: accensione fallita. | Tra le cause c'è valvola gas errata/guasta che non apre o non fornisce portata. Verificare pressione di ingresso, che la valvola sia il riferimento corretto, segnale di attivazione e pressione/uscita durante il tentativo di accensione. |
| F.56 | Guasto nella regolazione del sensore di flusso circolante. | Il manuale associa questo errore a valvola gas danneggiata o al suo cablaggio, quindi una valvola difettosa può provocare lettura/regolazione errata del flusso/miscela. Verificare valvola e cablaggio; se riappare dopo la regolazione, sostituire la valvola. |
| F.61 | Esegui il controllo valvoleria del gas. | La scheda elettronica rileva che non può attivare la valvola (bobine in massa/interrotte). Verificare isolamento e resistenza delle bobine, continuità del cablaggio e uscita di controllo dalla scheda elettronica. |
| F.62 | Errore della valvola gas. Ritardo di disconnessione. | La valvola rimane bloccata o con perdite e impiega tempo a chiudersi dopo l'estinzione della fiamma. Verificare che il segnale di fiamma si interrompa al taglio del gas e l'ermeticità/chiusura rapida della valvola; sostituire in caso di ritardo/perdite. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: valvola gas Hermann Saunier Duval 0020018436
- Riferimento di catalogo
- 0020018436
- SKU interno Uniclima
- AVGTCF30
- Marca
- Saunier Duval
- Tipo di pezzo
- Valvole gas
- Unità disponibili
- 3 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Produttore componente
- Honeywell
- codice
- VK8115F
- tensione
- 24 Vrac
- corrente
- 0,42 A
- Pressione max
- 60 mbar, CAT III, Classe B+C
- Paese di fabbricazione
- Paesi Bassi (Made in the Netherlands)
- Marcatura CE
- CE-00E8AP3S90/6 (caratteri con riflesso, poco nitidi nella foto)
- Temperatura ambiente
- "+12°C a -20°C" così come appare stampato; l'ordine è atipico e potrebbe trattarsi di una lettura difettosa di "-12°C a +20°C", non viene corretto.
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Hermann Saunier Duval Themafast Condens F24E (PDF) Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
Domande frequenti: valvola gas 0020018436
Questa valvola gas Honeywell VK8115F è compatibile con la mia caldaia Thema Condens F24E?
Quali modelli sono compatibili con la valvola gas VK8115F?
Quali guasti può risolvere la valvola VK8115F?
Quali sono le specifiche tecniche della valvola VK8115F?
Quali codici di errore sono correlati alla valvola VK8115F?
Dove posso trovare il riferimento della valvola VK8115F?
