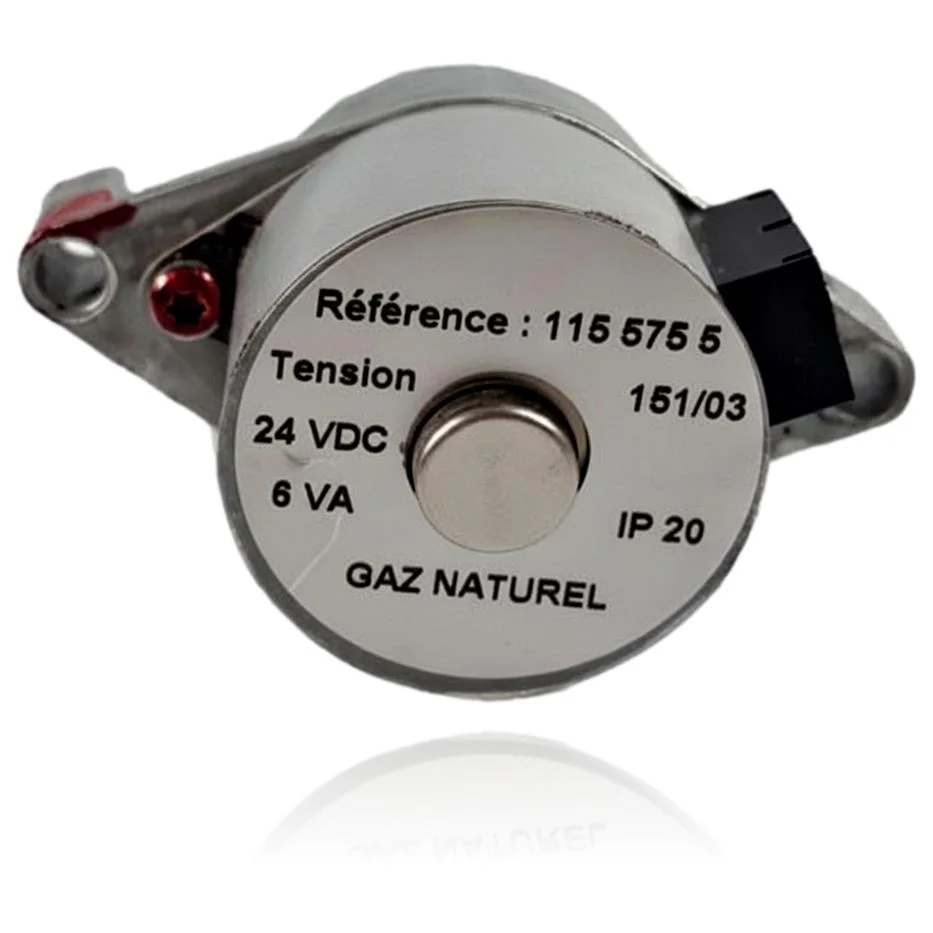

Motore della valvola gas per ThemaClassic F24E - Rif. 115 575 5
Quando apri il rubinetto dell'acqua calda, il motore della valvola gas per ThemaClassic F24E - Rif. 115 575 5 si attiva per regolare il passaggio del gas verso il bruciatore, seguendo gli ordini della scheda della caldaia. Se questo pezzo non funziona, noterai che la caldaia non si accende, o che presenta blocchi di fiamma, il che potrebbe tradursi nei codici di errore F1 o F4. Questo motore è compatibile con vari modelli, tra cui il ThemaClassic F24E, F30E e F35E, così come con le gamme Combitek e Isofast. Si consiglia di sostituirlo quando si sperimentano problemi di accensione o guasti nella modulazione del gas.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il riferimento 20146481, S1071700, 1155755
Valvola gas con riferimento 20146481, S1071700, 1155755. Sei compatibilità verificate: Combitek e Isofast.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval Combitek | Combitek | Contrastata |
| Hermann Saunier Duval Isofast | Isofast | Contrastata |
| Hermann Saunier Duval Isomax | Isomax | Contrastata |
| Hermann Saunier Duval F24E | ThemaClassic | Contrastata |
| Hermann Saunier Duval F30E | ThemaClassic | Contrastata |
| Hermann Saunier Duval F35E | ThemaClassic | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 20146481, S1071700, 1155755 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 20146481, S1071700, 1155755. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la valvola gas 20146481, S1071700, 1155755
La valvola gas regola e modula il flusso di gas al bruciatore. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia tenta di accendersi, fa il rumore di scintilla ma non si accende e si blocca.
Causa: L'attuatore non apre il passaggio del gas in tempo, quindi non arriva combustibile al bruciatore quando scatta la scintilla.
Controlla se la valvola generale del gas è completamente aperta e se c'è pressione nell'impianto prima di controllare l'attuatore.
- 02
La caldaia rimane spenta quando si richiede calore: non si sente nemmeno il tentativo di accensione.
Causa: Se l'attuatore non riceve corrente o il connettore è allentato, la centralina non dà l'ordine di apertura e interrompe il ciclo.
Con la caldaia ferma, controlla che il connettore del motore della valvola sia ben inserito e senza corrosione visibile.
- 03
Il bruciatore si accende ma si spegne dopo pochi secondi, in modo ripetuto.
Causa: L'attuatore si apre ma non mantiene il passaggio di gas stabile, e il rilevatore di fiamma interrompe l'alimentazione per sicurezza.
Annota se il taglio si verifica sempre allo stesso tempo dopo l'accensione; un modello fisso indica un problema nell'attuatore.
- 04
La caldaia funziona, ma in modo intermittente, come se a volte facesse fatica ad avviarsi e altre volte no.
Causa: Il pistone della valvola si muove con più resistenza del normale a causa dell'usura delle guarnizioni o-ring, e l'attuatore non arriva sempre alla fine corsa.
Confronta se il guasto è più frequente a freddo, al primo avvio della giornata; quel modello è tipico di un attuatore che inizia a guastarsi.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F1 | Guasto di accensione: il bruciatore non riesce a stabilire la fiamma. | Se il motore passo-passo della valvola gas (S1071700) resta bloccato o non posiziona l'apertura minima, la valvola non apre/apre in modo insufficiente e non c'è gas nel bruciatore. Verificare misurando 24 Vdc nel connettore della valvola e controllando con manometro la pressione nella presa di prova; provare la valvola/motore secondo il manuale. |
| F4 | Guasto di accensione/fiamma non rilevata o che si spegne dopo l'avvio. | Un motore passo-passo della valvola gas che non apre o modula correttamente provoca un flusso/pressione insufficiente e la fiamma non si accende o si spegne. Verificare aprendo il rubinetto e misurando la pressione nella presa della valvola con manometro; se ci sono 24 Vdc di comando ma non c'è gas, controllare regolazione/blocco e sostituire il motore S1071700. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: valvola gas Hermann Saunier Duval 20146481, S1071700, 1155755
- Riferimento di catalogo
- 20146481, S1071700, 1155755
- Marca
- Saunier Duval
- Tipo di pezzo
- Valvole gas
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Riferimento stampato
- 115 575 5
- Codice secondario
- 151/03
- Tensione
- 24 VDC
- Potenza
- 6 VA
- Grado di protezione
- IP 20
- Tipo di gas
- GAS NATURALE
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Hermann Saunier Duval ThemaClassic F35E (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
Domande frequenti: valvola gas 20146481, S1071700, 1155755
Questa valvola gas Rif. 115 575 5 è compatibile con la ThemaClassic F30E?
Quale tensione e consumo ha il motore della valvola gas della ThemaClassic F24E?
Quando bisogna cambiare il motore della valvola gas dell'Isofast o dell'Isomax?
Qual è il grado di protezione del motore della valvola gas Rif. 115 575 5?
