Bomba Circuladora Grundfos UPO 15-60 · 97505023 Para Baxi Neodens Plus Y Platinum Compact 24/24F

Impulsa el agua por el circuito de calefacción de la caldera.

Tipo de pieza: Bombas
Estado: Reacondicionado
Referencia de catálogo: 97505023
Garantía: 1 año

IVA incluido AGOTADO

Compatibilidad

Calderas Grundfos compatibles con la referencia 97505023

Bomba circuladora con referencia 97505023. Dos compatibilidades contrastadas: Baxi Roca Platinum Compact 24/24F y Baxi Roca Neodens Plus 24/24F. Hay otros 2 modelos que todavía estamos comprobando.

Compatibilidad contrastada

Modelo de caldera	Familia	Verificación
Grundfos Baxi Roca Platinum Compact 24/24F	Grundfos	Contrastada
Grundfos Baxi Roca Neodens Plus 24/24F	Grundfos	Contrastada

Modelos pendientes de comprobar

Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.

Grundfos Baxi Roca Platinum Compact 28/28F	Grundfos	Sin confirmar
Grundfos Baxi Roca Neodens Plus 28/28F	Grundfos	Sin confirmar

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Guía

Cómo comprobar si la ref. 97505023 es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

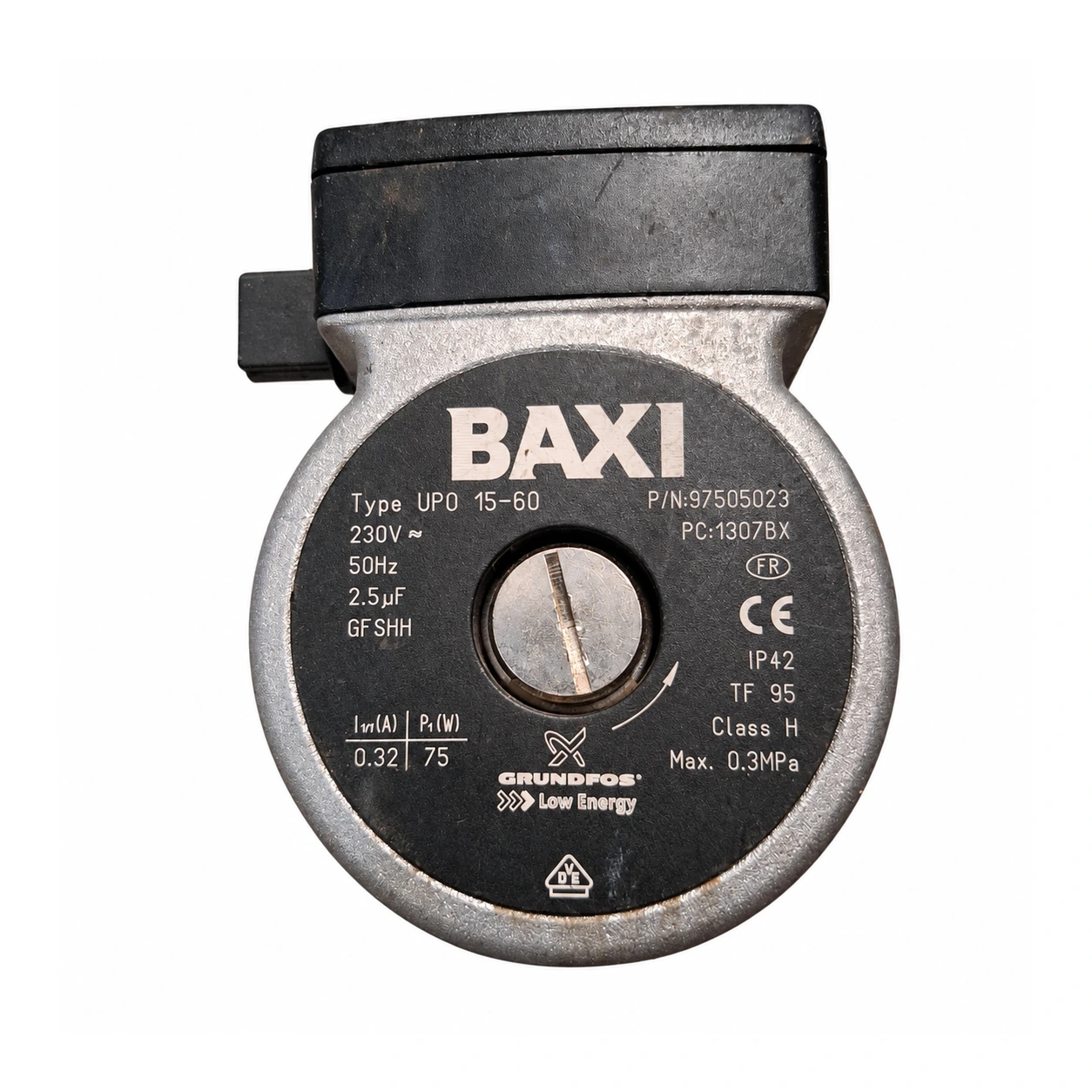

Mira la etiqueta de la bomba: debe poner el tipo UPO 15-60 y el P/N 97505023. Esta unidad marca además BAXI, GF SHH y el código PC 1307BX.
Compara los datos marcados: 230 V · 50 Hz, 0,32 A, 75 W y condensador de 2,5 µF.
No la confundas con otras bombas 15-60 de Baxi o Grundfos de otro código (710158600, 770477600) ni con la UPMO 15-60 de Grundfos.
Comprueba en la placa de tu caldera que es una Neodens Plus 24/24F o una Platinum Compact 24/24F, las dos que ha confirmado.
Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.

Cómo purgar radiadores · Reparación de calderas Baxi Roca

Diagnóstico y códigos de error

Síntomas que requieren diagnóstico en la bomba circuladora 97505023

La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

01
Ruidos extraños o vibraciones fuertes al arrancar la calefacción
Causa: Señal de bomba averiada según la ficha de la 125158600.
02
Rotor bloqueado tras una parada larga, por ejemplo tras el verano
Causa: Lo cita la misma ficha. Un técnico debe comprobar si el rotor gira.
03
Pequeñas fugas de agua en el cuerpo de la bomba
Causa: Lo cita la misma ficha. Revisa el cuerpo y las uniones de la bomba.
04
Códigos de error de la caldera por falta de circulación o sobrecalentamiento
Causa: Lo cita la misma ficha, sin dar el código.
05
La caldera se bloquea por temperatura excesiva (E110).
Causa: Termostato de seguridad activado por sobretemperatura. Puede deberse a bomba bloqueada o aire en el circuito.
Abrir las llaves de los radiadores y purgar. Si se repite, que lo revise un técnico.
06
La caldera se bloquea por presión de agua baja.
Causa: Presión de agua insuficiente en el circuito, por fuga o falta de llenado.
Rellenar a 1-1,5 bar. Si se repite, que lo revise un técnico.
07
La caldera se para porque no circula el agua (E125 o E25/E26).
Causa: Circulación de agua insuficiente: aire, bomba o filtros.
Purgar radiadores y que un técnico revise la bomba y los filtros.

Códigos de error Grundfos que requieren diagnóstico

Código	Avería	Comprobaciones técnicas
E110	Termostato de seguridad activado por temperatura excesiva en la caldera.	Abrir las llaves de los radiadores y purgar el aire. Si se repite, que lo revise un técnico, porque puede haber una bomba bloqueada.
E119	Presostato hidráulico: presión de agua incorrecta en el circuito.	Comprobar la presión del circuito con la instalación fría. Si persiste, que lo revise un técnico.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Datos técnicos

Ficha de la bomba circuladora Grundfos 97505023

Referencia de catálogo: 97505023
SKU interno Uniclima: BOM008
Marca: Grundfos
Tipo de pieza: Bombas
Unidades en stock: 0 uds
Estado: Reacondicionado
Garantía: 1 año
Envío: 1–2 días laborables (España peninsular)
Devolución: 14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Tipo marcado: UPO 15-60
P/N marcado: 97505023
Marca adicional impresa: BAXI
Designación marcada: GRUNDFOS Low Energy
Variante marcada: GF SHH
Alimentación: 230 V~; frecuencia: 50 Hz
Condensador: 2,5 µF
Corriente nominal: 0,32 A
Potencia absorbida P1: 75 W
Grado de protección: IP42
TF: 95
Clase de aislamiento: H
Presión máxima: 0,3 MPa
Código PC: 1307BX
Marcado: CE
Datos de — Tipo: Grundfos UPO 15-60 (fichas: UP0 15/60, UP0 15-60) · ·
Datos de — Potencia: 75 W ·
Datos de — Velocidades: 1 ·
Identificación — Código marcado: 97505023
Identificación — Código marcado: 1307BX
Ficha técnica — Tipo marcado: UPO 15-60
Ficha técnica — P/N marcado: 97505023
Ficha técnica — Marca adicional impresa: BAXI
Ficha técnica — Designación marcada: GRUNDFOS Low Energy
Ficha técnica — Variante marcada: GF SHH
Ficha técnica — Alimentación: 230 V~; frecuencia: 50 Hz
Ficha técnica — Condensador: 2,5 µF
Ficha técnica — Corriente nominal: 0,32 A
Ficha técnica — Potencia absorbida P1: 75 W
Ficha técnica — Grado de protección: IP42
Ficha técnica — TF: 95
Ficha técnica — Clase de aislamiento: H
Ficha técnica — Presión máxima: 0,3 MPa
Ficha técnica — Código PC: 1307BX
Ficha técnica — Marcado: CE
Aplicaciones pendientes de comprobar: menciona Novadens para97505023. comercial; confirmar modelo y revisión exactos de caldera.

Antes de comprar

Por confirmar: Estas señales salen de la ficha, no de una tabla oficial: que un técnico confirme el fallo antes de cambiar la bomba.
Por confirmar: Baxi Roca Platinum Compact 28/28F — con la 125158600; ninguna cita 97505023
Por confirmar: Baxi Roca Neodens Plus 28/28F — con la 125158600; ninguna cita 97505023
No confundir: 710158600 — Código con el que una «BAXI UPO 15-60» (una tercera, el JJJ710158600); una la lista solo para Baxi Duo-tec Compact — Es otro código; sin confirmación adicional lo une a 97505023 ni lo lista para Neodens Plus o Platinum Compact en el texto leído
No confundir: 770477600 — como nuevo número de la «UPO 15-60» 710158600; otra lo describe como bomba UPM3S 15-60 AZJ — se contradicen y ninguna lo une a 97505023
No confundir: UPMO 15-60 130 · 59C99525 — Bomba OEM de Grundfos de recambio ErP para sistemas con interfaces hidráulicas antiguas de bombas UP — Es otro modelo; la ficha de Grundfos no nombra la UPO 15-60 ni 97505023
Ninguna web abierta cita 97505023 junto a 125158600. y dicen que la 7662941 sustituye a la 125158600 (de bajo consumo). No hay despiece oficial accesible: compara el tipo UPO 15-60 y los 75 W.
Taller: Neodens Plus y Platinum Compact 24/24F. dan la UPO 15-60 con la 125158600; ninguna cita 97505023.

Preguntas frecuentes

Dudas frecuentes sobre la bomba circuladora 97505023

¿Dónde está el código de esta bomba y qué debo comparar?

En la etiqueta: tipo UPO 15-60 y P/N 97505023, con «BAXI» impreso, la variante GF SHH y el código PC 1307BX. Compara el tipo y los datos: 230 V · 50 Hz, 0,32 A, 75 W y condensador de 2,5 µF. La etiqueta no indica velocidades; da 75 W y 1 velocidad para la UPO 15-60 de la Platinum Compact. sin confirmación adicional explica el 1307BX ni el GF SHH.

¿Sirve para mi Baxi Roca Platinum Compact 24/24F o Neodens Plus 24/24F?

Sí, para las dos: Confirmación registrada: esta bomba en ambas. Además, y listan la UPO 15-60 con la ref. 125158600 para la Platinum Compact 24/24F, también para la Neodens Plus 24/24F. Ninguna cita 97505023.

¿Sirve para la Platinum Compact 28/28F o la Neodens Plus 28/28F?

Por confirmar: No lo hemos confirmado. y Designación registrada: la 125158600 (ninguna cita 97505023). da «PLATINUM 28/28 F» sin «Compact» y no la contamos. Envíanos desde Contacto una foto de la etiqueta de tu bomba y de la placa de la caldera, o llama al 911 17 77 77.

¿La 125158600 y la 7662941 son lo mismo que la 97505023?

Ninguna web abierta cita 97505023 junto a ellas: la equivalencia queda por confirmar. La 125158600 es la ref. con la que, y dan la UPO 15-60 de estas calderas ( solo para la Platinum Compact 24/24F). lista también la 7662941; y dicen que la sustituye. Compara el tipo UPO 15-60 y los 75 W.

¿Se confunde con otras bombas 15-60 de Baxi o de Grundfos?

Sí. una «UPO 15-60» Baxi con el 710158600 (una tercera, con el JJJ710158600); una la lista solo para las Duo-tec Compact. el 770477600 como su nuevo número; otra lo describe como UPM3S 15-60 AZJ. Grundfos fabrica además la UPMO 15-60 130 (59C99525), de recambio OEM; su ficha no nombra la UPO 15-60. Compara el P/N 97505023 de la etiqueta.

¿Qué señales indican que la bomba de estas calderas está averiada?

Por confirmar: La ficha de la 125158600 cita ruidos extraños o vibraciones fuertes al arrancar la calefacción, rotor bloqueado tras una parada larga (por ejemplo tras el verano), pequeñas fugas en el cuerpo de la bomba y códigos de error de la caldera por falta de circulación o sobrecalentamiento. Es texto, no una tabla oficial: que un técnico confirme el fallo.

¿Quién debe montarla?

Un técnico cualificado: la bomba trabaja a 230 V y va en el circuito de agua de la caldera. Antes de montarla, comprueba que el tipo y la potencia marcados coinciden con los de tu bomba.

¿Cuál es la referencia de esta bomba?

97505023 · UPO 15-60

¿Qué alimentación necesita?

230 V a 50 Hz.
