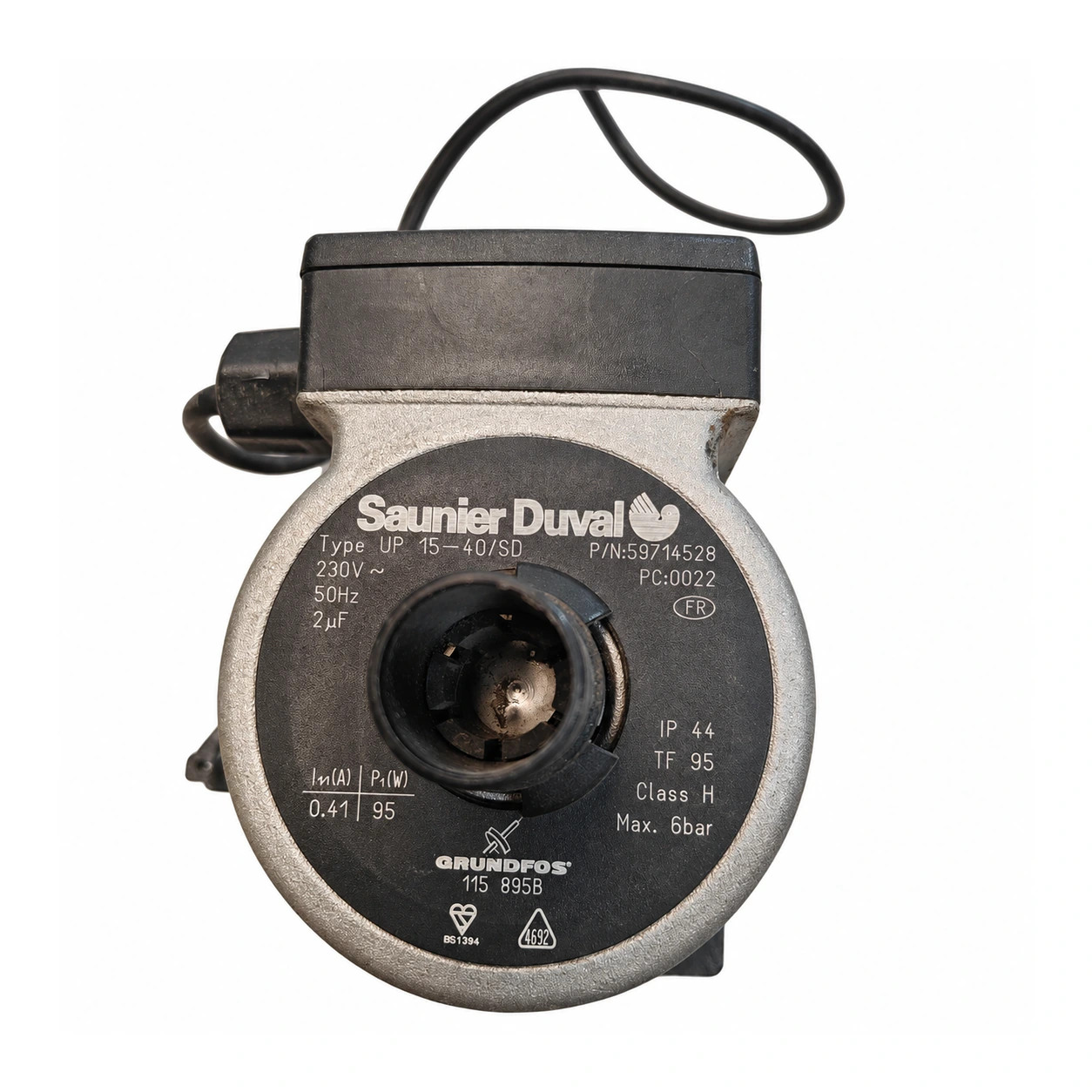

Bomba Grundfos UP 15-40/SD Saunier Duval – Ref. 59714528
Bomba que mueve el agua del circuito de calefacción hacia los radiadores, con aplicación registrada para cuatro calderas Saunier Duval de la lista de compatibilidades. Su correspondencia con la referencia 05720700 está pendiente de confirmar.
- Tipo de pieza
- Bombas
- Estado
- Reacondicionado
- Referencia de catálogo
- 59714528
- Garantía
- 1 año
Calderas Grundfos compatibles con la referencia 59714528
Bomba circuladora con referencia 59714528. Cuatro compatibilidades contrastadas: Saunier Duval Thema F 23 E y Saunier Duval Thelia 23 E. Hay otros 5 modelos que todavía estamos comprobando.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Grundfos Saunier Duval Thema F 23 E | Grundfos | Contrastada |
| Grundfos Saunier Duval Thelia 23 E | Grundfos | Contrastada |
| Grundfos Saunier Duval Isofast F 28 E1 | Grundfos | Contrastada |
| Grundfos Saunier Duval Combitek C 23 | Grundfos | Contrastada |
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Grundfos Isomax C 28 E, C 28 E2, F 28 E y F 28 E2 | Grundfos | Sin confirmar |
|---|---|---|
| Grundfos Isofast F 28 E y C 28 E1 | Grundfos | Sin confirmar |
| Grundfos Isofast C 28 E · Isomax C 28 E2 04 y F 28 E2 04 · Isotwin C 24 EA, C 24 Ean, C 24 Ede, F 24 E y F 24 EA | Grundfos | Sin confirmar |
| Grundfos Isofast C 24 EV y EV1 | Grundfos | Sin confirmar |
| Grundfos Glowworm Xtrafast y Xtramax · Saunier Duval Xtrafast 96 Combi NG | Grundfos | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 59714528 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Mira la etiqueta del motor: debe decir Grundfos UP 15-40/SD y P/N 59714528.
- Compara los datos: 95 W, 0,41 A y condensador de 2 µF. Si la etiqueta pone otro modelo o datos distintos, es otra bomba.
- Apunta el modelo exacto de la placa de tu caldera y compáralo con las que tiene confirmadas para esta bomba.
- Si tu caldera es otro modelo, envíanos desde Contacto una foto de la etiqueta de la bomba y de la placa de la caldera, y te confirmamos si es tu pieza antes de comprar.
Cómo purgar radiadores · Reparación de calderas Saunier Duval
Síntomas que requieren diagnóstico en la bomba circuladora 59714528
La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Los radiadores no calientan aunque la caldera enciende.
Causa: Con la calefacción en marcha, comprueba si la bomba vibra y se calienta. Revisa las llaves del circuito.
- 02
Rotor agarrotado tras el verano, por falta de uso prolongado.
Causa: Que un técnico compruebe si el eje gira libre.
- 03
Ruido, zumbido o vibración al arrancar la calefacción.
Causa: Que un técnico lo revise antes de cambiar la bomba.
- 04
Fugas de agua visibles en el cuerpo de la bomba.
Causa: Seca la zona y mira si vuelve a salir agua por el eje o por un racor cercano.
- 05
Bloqueo por falta de circulación en el sistema.
Causa: Comprueba que la bomba reciba corriente y que las llaves estén abiertas.
- 06
La caldera se para con el código F.23 o F.24 cuando sube la temperatura muy deprisa.
Causa: Bomba bloqueada o con poca potencia, o aire en el circuito.
Purga el sistema y que un técnico revise la bomba de circulación.
- 07
La caldera se para con el código F.22: no hay agua suficiente en el circuito.
Causa: Poca agua en el circuito o sensor de presión de agua averiado.
Rellena el circuito de agua. Si se repite, que un técnico revise el sensor de presión.
- 08
La caldera se para con el código 05: sobrecalentamiento.
Causa: Posible aire en la instalación, bomba averiada u obstrucción.
Que lo revise un técnico. Si el agua no circula, la bomba es sospechosa.
- 09
La caldera se para con el código 21: falta de agua en la instalación.
Causa: Presión por debajo de 0,5 bar: falta de agua o fuga.
Llena con la llave azul hasta unos 1-1,2 bar. Si vuelve a bajar, que lo revise un técnico.
- 10
La caldera se para con el código F22: falta de agua en la instalación.
Causa: Poca agua en el circuito, o sensor de presión o cable de la bomba averiado.
Añade agua tratada hasta la presión que marca el manómetro. Si se repite, que lo revise el servicio técnico.
- 11
La caldera se para cuando el agua no circula bien: el retorno sale muy caliente o la temperatura sube demasiado deprisa (códigos F23 o F24).
Causa: Bomba bloqueada o con poca potencia, o aire en el circuito.
Que un técnico revise la bomba y purgue el circuito.
- 12
La caldera se para con aviso de falta de agua o presión baja, y la presión vuelve a bajar tras rellenar.
Causa: Poca agua en el circuito, sensor de presión averiado o cable de la bomba o del sensor suelto.
Comprueba la presión en frío y los cables. Si la presión baja de nuevo, que un técnico busque fugas.
- 13
La caldera se para por sobrecalentamiento, con el aviso F.20 (o F5 según la gama). El agua no circula bien.
Causa: Falta de circulación: bomba bloqueada, aire en el circuito o intercambiador obstruido.
No la rearmes una y otra vez. Que lo revise un técnico.
- 14
La caldera muestra el aviso F.22: presión de agua baja y la calefacción se bloquea.
Causa: Presión de agua baja en el circuito, por fuga o falta de agua.
Mira el manómetro: lo normal en frío es 1-1,5 bar. Si la presión baja otra vez, que lo revise un técnico.
- 15
Se para y muestra F23.
Causa: Mala circulación: la bomba no mueve bien el agua. Causas habituales: bomba débil o agarrotada, aire o suciedad en el circuito.
Purgar los radiadores y comprobar la presión. Si la bomba es ruidosa, funciona a ratos o está agarrotada, que lo revise un técnico.
- 16
Se para y muestra F24: el retorno supera 90 °C.
Causa: Sobrecalentamiento del retorno de calefacción. Puede venir de un fallo de la bomba o de un intercambiador bloqueado.
Dejar enfriar la caldera. No reiniciar repetidamente; que lo revise un técnico.
- 17
Aparece F73 en la pantalla.
Causa: La placa no detecta que la bomba arranque.
Comprobar la presión y el aire del circuito. Si la bomba no arranca o está agarrotada, que lo revise un técnico.
Códigos de error Grundfos que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 05 | Seguridad de sobrecalentamiento: ha saltado el termostato bimetálico de la caldera, que tiene rearme manual. | Si se repite, comprueba que hay agua en la instalación y que la bomba circula. Si no circula, apunta a la bomba. Que lo revise un técnico. |
| F.22 | Parada por falta de agua en el circuito o por mala lectura del sensor de presión de agua. | Código con punto, propio de las Isofast Condens; las Isofast antiguas usan números. Con la caldera fría, mira el manómetro: si la presión es baja, rellena; si no, el sensor o el cable hacia la bomba son sospechosos. |
| F.23 | Parada de seguridad por variación de temperatura excesiva: la bomba puede estar bloqueada o con poca potencia, o hay aire en el circuito. | Código con punto, propio de las Isofast Condens. Si la caldera vuelve a parar al calentar, apunta a la bomba: que lo revise un técnico. |
| F.24 | Parada de seguridad por subida de temperatura demasiado rápida: bomba bloqueada o con poca potencia, o aire en el circuito. | Código con punto, propio de las Isofast Condens. Igual que el F.23: si se repite, que un técnico revise la bomba y el aire del circuito. |
| F20 | Parada por sobretemperatura (limitador de temperatura). | Si se repite, que lo revise un técnico: la bomba bloqueada o el aire en el circuito pueden estar detrás. |
| F.75 | Error del sensor de presión: sensor o bomba defectuosos, o falta de agua. | Mira la presión y rellena si está baja. Si vuelve con la presión bien, que lo revise un técnico. Apunta a la bomba o al sensor de presión. |
| F09 | Fallo del sensor de presión del circuito de calefacción. | Comprobar la presión del circuito en el manómetro. Si la presión es correcta y el fallo sigue, que lo revise un técnico. |
| F26 | La diferencia máxima de temperatura entre ida y retorno es demasiado alta. | Suele indicar poca circulación de agua. Comprobar la bomba y el aire en el circuito; que lo revise un técnico. |
| F73 | La placa no detecta que la bomba esté funcionando. | No aparece en la tabla oficial del Xtramax HE. Confirmar el código en la pantalla. Si la bomba no arranca o está agarrotada, que lo revise un técnico. |
| F9 | Fallo del sensor de presión del agua. Otra guía lo atribuye también a filtro bloqueado o a la bomba. | Comprobar la presión del circuito (entre 1 y 1,5 bar). Si es correcta y el código sigue, que lo revise un técnico. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la bomba circuladora Grundfos 59714528
- Referencia de catálogo
- 59714528
- SKU interno Uniclima
- BOM035
- Marca
- Grundfos
- Tipo de pieza
- Bombas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Alimentacion
- 230 V, 50 Hz
- Condensador marcado
- 2 uF
- Corriente / potencia
- 0,41 A / 95 W
- Proteccion
- IP44
- Temperatura marcada
- TF95
- Clase marcada
- H
- Presion maxima marcada
- 6 bar
- Inventario — Tipo de repuesto
- Bombas
- Inventario — Condensador
- 2 μF
- Inventario — Aplicación indicada en inventario
- THEMA F 23 E THELIA 23 E ISOFAST F 28 E1 COMBITEK C 23
- Inventario — Código marcado
- 0022
- Datos verificados — Bomba
- Grundfos UP 15-40/SD
- Datos verificados — Potencia
- 95 W · 0,41 A
- Datos verificados — Alimentación
- 230 V · 50 Hz
- Datos verificados — Condensador
- 2 µF
- Datos verificados — Protección
- IP44 · aislamiento clase H
- Datos verificados — Temperatura del agua
- Hasta 95 °C (TF95)
- Datos verificados — Presión máxima
- 6 bar
- Datos verificados — Otros marcados
- 0022 · 115 895B · BS1394
- Identificación — Designación marcada
- UP15-40/SD
- Identificación — Código marcado
- 59714528
- Ficha técnica — Alimentacion
- 230 V, 50 Hz
- Ficha técnica — Condensador marcado
- 2 uF
- Ficha técnica — Corriente / potencia
- 0,41 A / 95 W
- Ficha técnica — Proteccion
- IP44
- Ficha técnica — Temperatura marcada
- TF95
- Ficha técnica — Clase marcada
- H
- Ficha técnica — Presion maxima marcada
- 6 bar
- Datos del inventario — Tipo de repuesto
- Bombas
- Datos del inventario — Condensador
- 2 μF
- Datos del inventario — Aplicación indicada en inventario
- THEMA F 23 E
- Datos del inventario — Aplicación indicada en inventario
- THELIA 23 E
- Datos del inventario — Aplicación indicada en inventario
- ISOFAST F 28 E1
- Datos del inventario — Aplicación indicada en inventario
- COMBITEK C 23
- Datos del inventario — Código marcado
- 0022
- Aplicaciones pendientes de comprobar
- • Isofast C 28 E. • Isomax C 28 E2 04 y F 28 E2 04: 2; la lista oficial y solo dicen E2. • Isotwin C 24 Ean, C 24 Ede y F 24 EA: 2. • Isotwin C 24 EV (2001-2004 y 2004-2006) y C 24 EV A, Isofast C 24 E V y E V1: 1 . • CONFLICTO Isomax C/F 28 E205 e Isotwin C/F 28 EA: les da la 05732500 (pieza #12). Uniclima las pone en su ficha de la 59714528 sin confirmar. • NO para Isofast C 35 E, C 35 E1, F 35 E y F 35 E1: llevan la 05732500, UP 15-60/SD (despiece oficial de F 35 E y E1 en la #12). Uniclima se las atribuye a la 59714528 sin confirmar. • NO para Thema F 23 E, Thelia 23 E y Combitek C 23 (anotadas por el almacén): para esta bomba. da la 05123600 (otra UP 15-40/SD, 23 kW) a Combitek C 23, Thema F 23 y Thelia 23 CE / AS 23, solo en extracto. Aplicaciones documentadas de otra referencia; vínculo con esta unidad pendiente: Verificadas para la 05720700 (su unión con la 59714528 aún no llega a ). SAUNIER DUVAL (lista oficial Isomax + ) • Isomax C 28 E • Isomax C 28 E2 • Isomax F 28 E • Isomax F 28 E2 SAUNIER DUVAL • Isofast F 28 E1 ( la da para la 59714528) • Isofast C 28 E1 • Isofast F 28 E • Isotwin C 24 EA • Isotwin F 24 E
- Equivalencias y sustituciones registradas
- Saunier Duval 05720700 = Grundfos UP 15-40/SD. Designación registrada: la etiqueta 59714528, aunque aclara que no establece equivalencia automática. Sustituta: 0010030635, bomba de alta eficiencia (tabla de correspondencias y «Remplacé par 0010030635»). Es otra bomba: va con tapón o conector PWM y necesita arnés. dice «Voir 0010034152», pero la tabla da esa bomba para S1005200 y S1005500. NO CONFUNDIR • 05732500 = Grundfos UP 15-60/SD de las Isofast F 35 E y F 35 E1: es la pieza #12 (su etiqueta: P/N 59716503, 110 W, 0,45 A, 2,5 µF). • 05123600 = otra UP 15-40/SD, de calderas de 23 kW (Thema, Thelia, Combitek). • 0020037112: lo da como código fabricante de la 05720700; la tabla y Designación registrada: otra bomba (Semia C/F/V 24).
- El diagrama de averías del manual oficial de la Thema F 23 E da para la bomba «Free pump» (liberarla) y «Replace pump motor» (cambiar el motor); el PDF no deja leer el síntoma exacto.
- Los cinco síntomas son las señales que lista para la bomba UP 15-40/SD (05720700).
- Por confirmar: Isomax C 28 E, C 28 E2, F 28 E y F 28 E2 — 05720700 en y (las cuatro), (C 28 E y F 28 E2) y (F 28 E y F 28 E2); falta unirla a esta etiqueta
- Por confirmar: Isofast F 28 E y C 28 E1 — 05720700 en e; la F 28 E, además en; falta unirla a esta etiqueta
- Por confirmar: Isofast C 28 E · Isomax C 28 E2 04 y F 28 E2 04 · Isotwin C 24 EA, C 24 Ean, C 24 Ede, F 24 E y F 24 EA — para la 05720700
- Por confirmar: Isofast C 24 EV y EV1 — para la 05720700
- Por confirmar: Glowworm Xtrafast y Xtramax · Saunier Duval Xtrafast 96 Combi NG — cada una: (cita el P/N 59714528)
- No compatible o excluidos: Thelia 23 CE — la 05123600; sin confirmación adicional la une con esta etiqueta. La Thelia 23 E sí está confirmada con esta bomba
- No confundir: 05123600 — Bomba que para calderas Thema, Thelia y Combitek — sin confirmación adicional la une con el P/N 59714528; una de esas lista el 51236 (Thelia 23 CE), el mismo código que el manual oficial da para la bomba de la Thema F 23 E. Manda lo confirmado
- No confundir: 0010030635 — Bomba de alta eficiencia que sustituye a la 05720700, según sin confirmar (tabla de correspondencias ) — Otra bomba: lleva tapón o conector PWM y necesita arnés
- Confirmación registrada: esta bomba para cuatro calderas Saunier Duval.: 2 unen la etiqueta con la 05720700 (falta la 3.ª); las demás calderas siguen por confirmar.
Dudas frecuentes sobre la bomba circuladora 59714528
¿Sirve para mi caldera?
¿Qué código oficial tiene en el despiece de la Thema F 23 E?
¿Es la 05720700 de Saunier Duval?
¿Por qué una lista de recambios habla de una bomba de 30 W?
¿Sirve para las Isofast C/F 35 E?
¿Qué bomba sustituye a la 05720700?
¿Qué referencia y modelo aparecen en la placa?
¿Qué alimentación y potencia indica?
