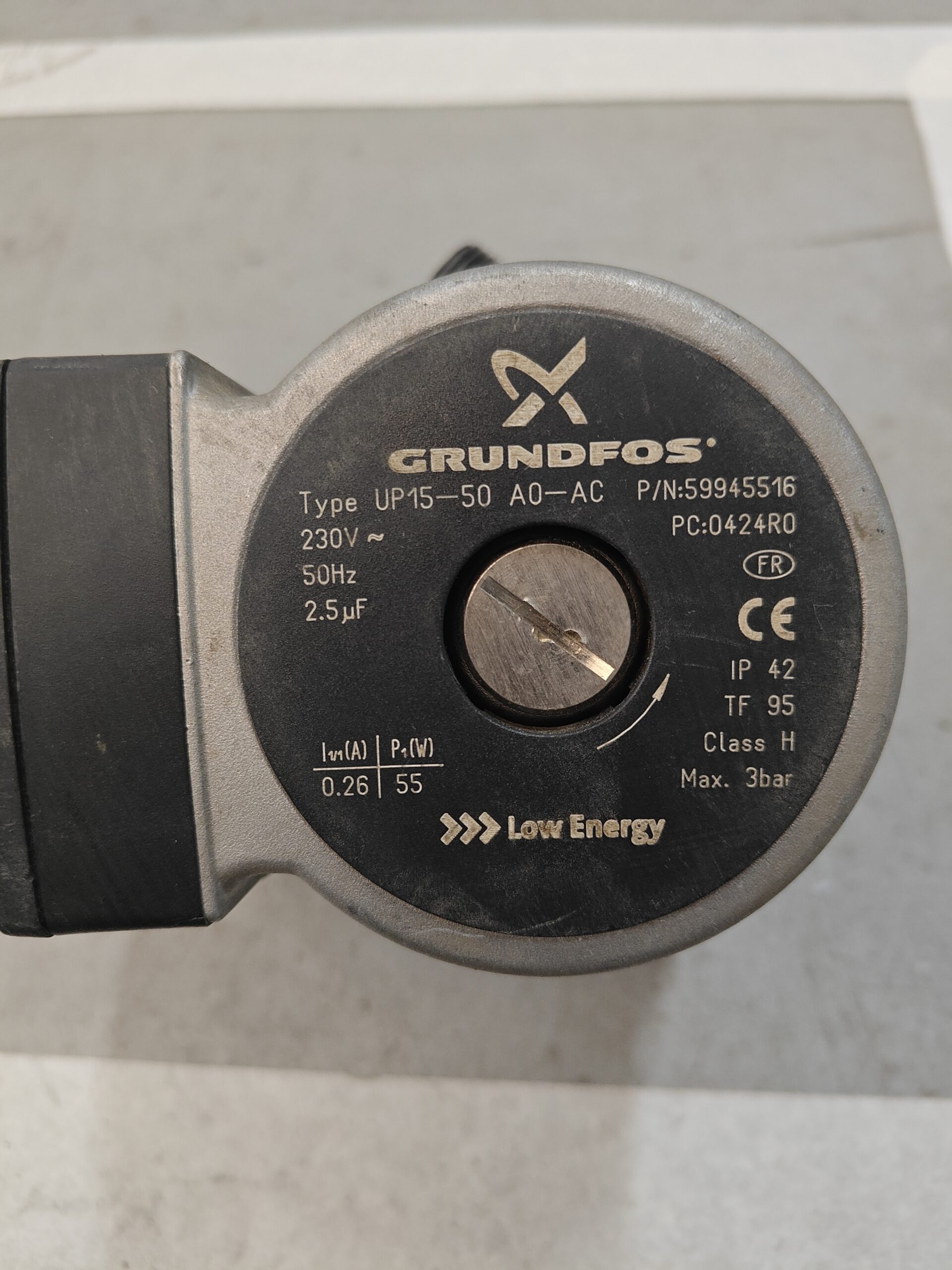

Bomba Grundfos UP15-50 AO-AC – Ref. 59945516 Para Beretta Kompakt 24 CSI

Es el circulador que impulsa el agua de calefacción entre la caldera y los radiadores. Esta unidad es la variante AO-AC de la Grundfos UP15-50, con marcado Low Energy en la etiqueta.

Tipo de pieza: Bombas
Estado: Reacondicionado
SKU interno: BCK24RWZ38
Garantía: 1 año

IVA incluido AGOTADO

Compatibilidad

Comprueba el modelo y la versión antes del pedido

Conservamos los modelos asociados para ayudarte a localizar tu equipo. La versión y el despiece deben confirmarse antes de elegir este recambio.

Modelos pendientes de comprobar

Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.

Grundfos Kompakt 24 CSI AR y 24 CAI N	Grundfos	Sin confirmar
Grundfos Beretta Sylber	Grundfos	Sin confirmar
Grundfos Beretta Kompakt 24 CSI (KOMPACT 24 C.S.I.)	Grundfos	Sin confirmar

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Guía

Cómo comprobar si es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

Mira la etiqueta de tu bomba y compárala con el modelo (Grundfos UP15-50 AO-AC) y el número (59945516) de esta unidad.
Si pone AO/BC o 59945504, no coincide con esta ficha (una sola las asocia a otra variante): consúltanos antes de comprar.
Compara los datos eléctricos: 55 W, 0,26 A y condensador de 2,5 µF.
Si tu caldera no es la Kompakt 24 CSI, envíanos desde Contacto una foto de la etiqueta de tu bomba y de la placa de la caldera, y te confirmamos si es tu pieza.

Cómo purgar radiadores

Diagnóstico y códigos de error

Síntomas que requieren diagnóstico en la bomba circuladora

La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

01
Los radiadores no calientan aunque la caldera enciende.
Causa: Comprueba que la bomba gira y purga el aire del circuito.
02
Hace ruido o vibra al arrancar.
Causa: Purga el circuito y revisa la presión de la instalación.
03
Zumba pero no gira tras una parada larga.
Causa: El rotor puede estar agarrotado: que lo revise un técnico.
04
Gotea agua por el cuerpo de la bomba.
Causa: Revisa las juntas y las conexiones de la bomba.
05
La caldera se bloquea por falta de circulación.
Causa: Comprueba que la bomba arranca y revisa su condensador.
06
La caldera se para por calor excesivo, con el piloto rojo parpadeando.
Causa: Falta de circulación de agua, que activa el termostato de seguridad.
Comprobar la bomba y purgar el circuito. Si se repite, que lo revise un técnico.
07
La caldera se bloquea con el código 40 o 41, o con el piloto rojo y verde parpadeando.
Causa: Presión de agua insuficiente en la instalación (fuga o falta de llenado).
Rellenar hasta 1 o 1,2 bar. Si baja otra vez, que lo revise un técnico para buscar la fuga.

Códigos de error Grundfos que requieren diagnóstico

Código	Avería	Comprobaciones técnicas
40	Presión de la instalación insuficiente.	Rellenar hasta 1 o 1,2 bar en frío y revisar si hay fuga. Si se repite, que lo revise un técnico.
41	Presión de la instalación insuficiente (aviso temporal).	Rellenar hasta 1 o 1,2 bar en frío y revisar si hay fuga. Si se repite, que lo revise un técnico.
42	Transductor de presión del agua de la instalación.	Una guía lo numera 12 (transductor presión agua). Que lo revise un técnico si el código aparece.
70	Sonda primaria en cortocircuito o abierta. Una lista añade sobretemperatura.	Apunta a la sonda primaria y a su conexión. Si hay sobretemperatura, mirar también la bomba. Que lo revise un técnico.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Datos técnicos

Ficha de la bomba circuladora Grundfos

SKU interno Uniclima: BCK24RWZ38
Marca: Grundfos
Tipo de pieza: Bombas
Unidades en stock: 0 uds
Estado: Reacondicionado
Garantía: 1 año
Envío: 1–2 días laborables (España peninsular)
Devolución: 14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Tipo / modelo: UP15-50 AO-AC
Referencia comercial (P/N): 59945516
Código PC del fabricante: 0424R0
Tensión nominal: 230 V~
Frecuencia: 50 Hz
Capacidad del condensador: 2.5 µF
Corriente I1: 0.26 A
Potencia P1: 55 W
Grado de protección: IP 42
Clase térmica: TF 95
Clase de aislamiento: H
Presión máxima: 3 bar
Marcado energético: Low Energy
Marcado de conformidad: CE
Otro marcado visible: FR
Datos verificados — Bomba: Grundfos UP15-50 AO-AC
Datos verificados — Número Grundfos: 59945516
Datos verificados — Potencia: 55 W · 0,26 A
Datos verificados — Alimentación: 230 V~ · 50 Hz
Datos verificados — Condensador: 2,5 µF
Datos verificados — Protección: IP42 · aislamiento clase H
Datos verificados — Clase térmica: TF95
Datos verificados — Presión máxima: 3 bar
Datos verificados — Marcado: Low Energy
Aplicaciones pendientes de comprobar: • Kompakt 24 CSI (almacén; Uniclima «1 RW Z 38»): sin confirmación adicional válida la une a la 59945516. El modelo existe en la gama Beretta . • CONFLICTO: Designación registrada: Kompakt 24 CAI, 24 CSI, 28 RAI y 28 RSI la 59945504 (UP 15-50 AO /BC), otro modelo de bomba. • Kompakt 24 CSI AR y 24 CAI N:, para el código 10027571, que no está unido a esta bomba. •: bomba Grundfos usada de una Kompakt 24 C.S.I. sin código ni P/N.
Equivalencias y sustituciones registradas: Ninguna demostrada para la 59945516. • Beretta 10027571 sustituye a 10024957, para Kompakt 24 CAI N y 24 CSI AR. • La 59945504 (UP 15-50 AO /BC) es la que Designación registrada: la Kompakt 24 CAI/CSI: otro modelo (AO /BC, no AO-AC).

Antes de comprar

Por confirmar: Kompakt 24 CSI AR y 24 CAI N, con el código Beretta 10027571; sin vínculo con la 59945516
Por confirmar: Beretta Sylber —, con el código Beretta R10027571; sin vínculo con la 59945516
No compatible o excluidos: Kompakt 24 CAI, 28 RAI y 28 RSI — Llevan otra: 59945504 (UP 15-50 AO/BC)
No confundir: 59945504 — Grundfos UP 15-50 AO/BC, que da para las Kompakt 24 y 28 — Otra variante: AO/BC en lugar de AO-AC
Confirmación registrada: esta bomba para la Beretta Kompakt 24 CSI. Entre, italianas dan el código Beretta R10027571 para una Grundfos 15-50 AO y da el 10027571, sin R; ninguna cita la 59945516, y una sola da para esa caldera la 59945504 (que llama AO/BC), sin confirmar. británica da el 10027571 con el P/N 59945526 para una bomba Vokera UPS 15-50: es una discrepancia de código y no coincide con el 59945516. Prevalece lo confirmado.

Documentación

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

Manual Beretta Kompakt 24 CSI Grundfos UP 15-50 AO/BC (PDF) Documento © Beretta, facilitado como referencia técnica.

Preguntas frecuentes

Dudas frecuentes sobre la bomba circuladora

¿Sirve para mi caldera?

Sí, si tu caldera es la Beretta Kompakt 24 CSI: Confirmación registrada: esta bomba (Grundfos UP15-50 AO-AC, número 59945516) para ella. Una sola da para esa caldera la 59945504 (que llama UP 15-50 AO/BC), pero no lo damos por confirmado. Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta de tu bomba y de la placa de la caldera, o llámanos al 911 17 77 77, y te lo confirmamos.

¿Es la misma bomba que la 59945504?

Esta unidad es la AO-AC (59945516), según los datos. Una sola da para la Kompakt 24 CSI la 59945504 y la llama AO/BC: no lo damos por confirmado. Mira qué número lleva tu bomba.

¿Cuál es su código Beretta?

Por confirmar: No lo tenemos confirmado. italianas dan el R10027571 (ex R10024957) para una bomba Grundfos 15-50 AO (15/50AOR ). da el 10027571 (antes 10024957), sin R, para las Kompakt 24 CSI AR y 24 CAI N: no lo contamos como tercer origen del R10027571. Ninguna cita el 59945516 ni la variante AO-AC.

¿Qué tengo que comparar antes de comprar?

El número de la bomba (59945516), el modelo (UP15-50 AO-AC), la potencia (55 W), la corriente (0,26 A) y el condensador (2,5 µF).

¿Qué es el código 0424R0?

Es el código PC del fabricante que consta en los datos para esta unidad. No es el número de la bomba: ese es el 59945516 (referencia comercial). No tenemos más datos sobre su uso.

¿Se usa en otras calderas Beretta?

Por confirmar: solo ha confirmado la Kompakt 24 CSI. Hay pistas de otras Beretta: da el 10027571 (sin R) para las Kompakt 24 CSI AR y 24 CAI N, y el R10027571 para la Sylber. Es en cada caso y ninguna cita el 59945516, así que no son compatibilidades confirmadas. Envíanos desde Contacto una foto de la etiqueta de tu bomba y de la placa de tu caldera, o llámanos al 911 17 77 77.

¿Cuál es la referencia?

La etiqueta muestra P/N 59945516 y tipo UP15-50 AO-AC.

¿Qué dato eléctrico está verificado?

230 V~ a 50 Hz, condensador de 2,5 μF y 0,26 A/55 W; la etiqueta indica IP42, TF95 y H.
