Reacondicionado Wilo Bombas

Bomba Wilo DYL43-15 C Roca – Ref. 4510539

Bomba Wilo de 3 velocidades para la calefacción de Roca Laura 20 AF, confirmada. La unidad lleva DYL43-15 C y 4510539 en la etiqueta. Su correspondencia con Roca 122270010 y con la designación DYL43-15 Ku C está pendiente de confirmar; compara los marcados antes de comprar.

Tipo de pieza: Bombas
Estado: Reacondicionado
SKU interno: BOMR2020
Garantía: 1 año

IVA incluido AGOTADO

Compatibilidad

Calderas Wilo compatibles

Bomba circuladora. Una compatibilidad contrastada: Roca Laura 20 AF. Hay otros 6 modelos que todavía estamos comprobando.

Compatibilidad contrastada

Modelo de caldera	Familia	Verificación
Wilo Roca Laura 20 AF	Wilo	Contrastada

Modelos pendientes de comprobar

Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.

Wilo Laura 20 A	Wilo	Sin confirmar
Wilo Laura 20 y 20 F	Wilo	Sin confirmar
Wilo Laura 20/20 F	Wilo	Sin confirmar
Wilo Laura 20/20	Wilo	Sin confirmar
Wilo Laura 20/20 T	Wilo	Sin confirmar
Wilo RS20/20F, R30/30 y Laura 30/30	Wilo	Sin confirmar

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Guía

Cómo comprobar si es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

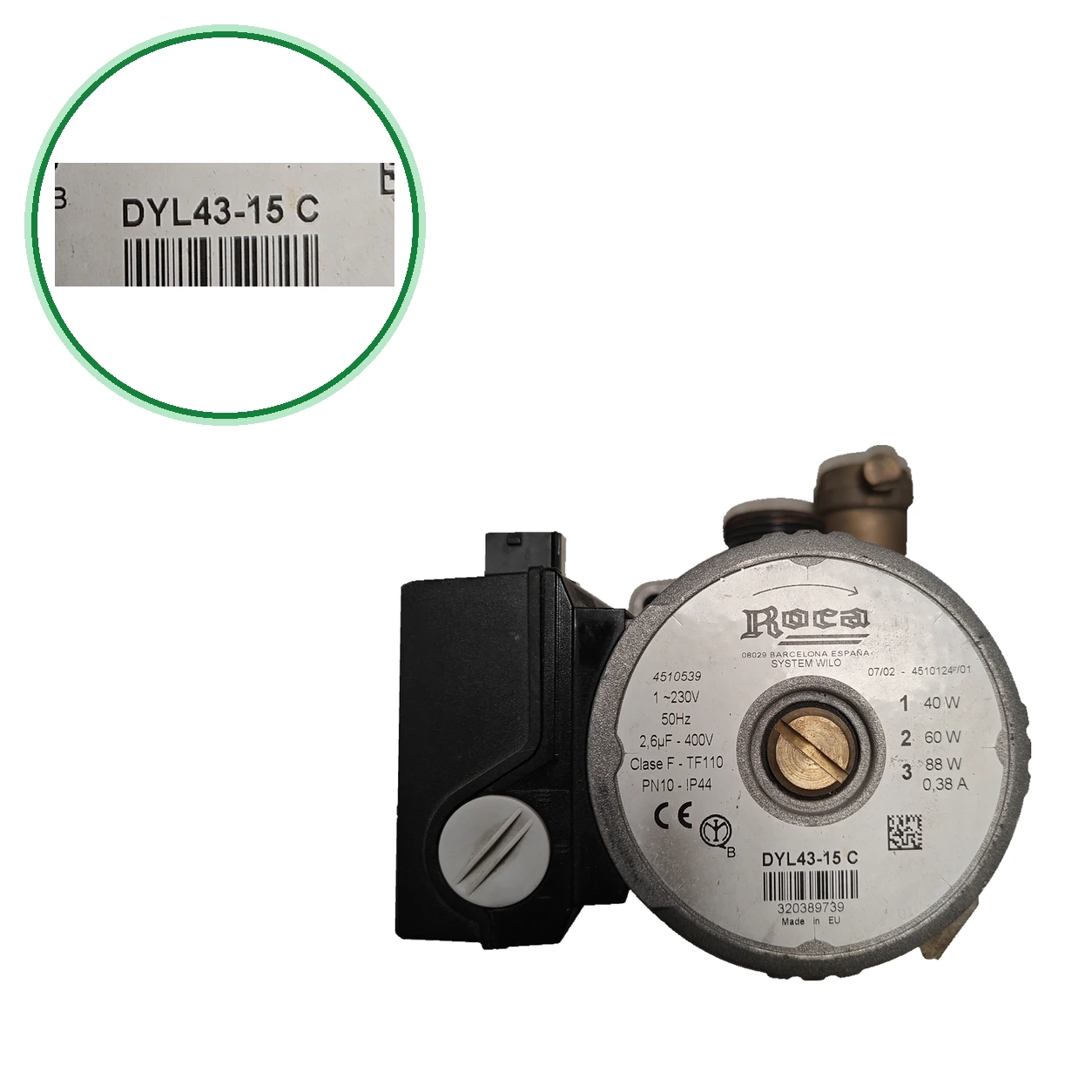

Mira la etiqueta del motor: debe decir DYL43-15 C (DYL43-15 Ku C, por confirmar).
Anota los códigos que veas, como 4510539 o 122270010.
Compara los datos: 40, 60 y 88 W en las 3 velocidades, 0,38 A y condensador de 2,6 µF.
Si tu caldera es una Roca Laura 20 AF, esta bomba está confirmada. Para otra Laura, envíanos desde Contacto una foto de la etiqueta de tu bomba y de la placa de la caldera.

Diagnóstico y códigos de error

Síntomas que requieren diagnóstico en la bomba circuladora

La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

01
Los radiadores no calientan aunque la caldera enciende.
Causa: Comprueba que las llaves del circuito están abiertas y prueba las 3 velocidades.
02
Zumbido o vibración en la bomba.
Causa: Purga el aire de radiadores y caldera. Si sigue, la bomba puede estar desgastada.
03
El rotor se queda agarrotado tras el verano.
Causa: El eje puede quedar agarrotado tras una larga temporada sin uso.
04
Fugas de agua en el cuerpo de la bomba.
Causa: Revisa las juntas y las tuercas de conexión.
05
La caldera se bloquea por falta de circulación.
Causa: Comprueba la presión del circuito y que la bomba recibe tensión.
06
La bomba no gira tras el verano
Causa: El eje puede quedar agarrotado tras una larga temporada sin uso.
Comprueba que la bomba recibe tensión y si zumba sin llegar a girar.
07
La caldera muestra el código 03.
Causa: Falta de presión en el circuito de calefacción.
Rellenar el circuito con la llave de llenado hasta la presión indicada en el manómetro y purgar. Si la presión baja otra vez, que lo revise un técnico.
08
La caldera se bloquea con sobretemperatura al encender, sobre todo tras llenar la instalación.
Causa: Bolsas de aire en el circuito de calefacción.
Purgar el aire de la instalación con el purgador abierto. Si se repite, que lo revise un técnico.

Códigos de error Wilo que requieren diagnóstico

Código	Avería	Comprobaciones técnicas
03	Falta de presión en el circuito de calefacción.	Comprobar la presión del circuito de calefacción y rellenarlo con la llave de llenado si está baja. Si se repite, que lo revise un técnico.
06	Clixon de sobretemperatura abierto, sin llama.	Comprobar que haya agua en el circuito y que el aire esté purgado; el circulador puede estar agarrotado. Si el código vuelve tras rearmar, que lo revise un técnico.
14	Clixon de sobretemperatura abierto, con llama: rearmar la caldera.	Rearmar una vez. Si el código vuelve, comprobar la circulación de agua y el aire en la instalación; que lo revise un técnico.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Datos técnicos

Ficha de la bomba circuladora Wilo

SKU interno Uniclima: BOMR2020
Marca: Wilo
Tipo de pieza: Bombas
Unidades en stock: 0 uds
Estado: Reacondicionado
Garantía: 1 año
Envío: 1–2 días laborables (España peninsular)
Devolución: 14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Referencia comercial: 4510539
Código de placa: 4510124/01
Alimentación: 1~230 V
Frecuencia: 50 Hz
Condensador: 2,6 µF - 400 V
Clase de aislamiento: F
Protección térmica: TF110
Presión nominal: PN10
Grado de protección: IP44
Potencia en velocidad 1: 40 W
Potencia en velocidad 2: 60 W
Potencia en velocidad 3: 88 W
Corriente: 0,38 A
Origen de fabricación: Fabricado en la UE
Procedencia de los datos adicionales: Información declarada; referencias auxiliares y aplicaciones sin equivalencia del fabricante acreditada.
Inventario — Referencia indicada: Marcado: 4510539
Inventario — Proteccion: PN10; IP44; Class F; TF110
Inventario — Código marcado: 4510539; 4510124/01; 320389739
Datos verificados — Bomba: Wilo DYL43-15 C
Datos verificados — Velocidad 1: 40 W
Datos verificados — Velocidad 2: 60 W
Datos verificados — Velocidad 3: 88 W
Datos verificados — Intensidad: 0,38 A
Datos verificados — Alimentación: 1~230 V · 50 Hz
Datos verificados — Condensador: 2,6 µF · 400 V
Datos verificados — Protección: IP44 · clase F
Datos verificados — Presión nominal: PN10 (10 bar)
Por confirmar (de la Roca 122270010) — Distancia entre bocas: Por confirmar: 130 mm ·
Por confirmar (de la Roca 122270010) — Conexión: Por confirmar: 1 pulgada (26/34) ·
Aplicaciones pendientes de comprobar: • Laura 20 AF (anotada por el almacén): (20 AF GN y GP). • Laura 20/20 F:, solo por extracto. • Laura 20 A GN y GP:; (extracto) cita la 20 A GN. • Laura 20 GN/GP, 20 F GN/GP, 20/20 GN/GP, 20/20 T GN SIN CON y 20/20 T GP: . • Laura 20/20 sin versión: solo extractos . • RS20/20F, R30/30 y Laura 30/30: solo un extracto . • «Laura F» (extracto): no es un modelo concreto.
Equivalencias y sustituciones registradas: Sin equivalencias verificadas. Solo por extracto de búsqueda (no cuentan): •: «Código original: 7803038»; «Sustituye: 122070210» (texto cortado); cita también 280.93.0065 y 280.93.0038. • «compatible con 017365, 280.93.0065, 7803038»; llama a la bomba «DYL-16 KU C». • Laura 20/20F con ref. 4512695. No confundir con la NYL 43-15 C (195000049; 1 pulgada, 130 mm entre tomas), que es otra bomba.

Antes de comprar

Por confirmar: Laura 20 A:, para la 122270010; equivalencia con esta bomba por confirmar · Sin despiece oficial
Por confirmar: Laura 20 y 20 F:, para la 122270010
Por confirmar: Laura 20/20 F:, para la 122270010
Por confirmar: Laura 20/20: y (122270010) · la une con la 7803038, que la sustituye
Por confirmar: Laura 20/20 T: para la 122270010
Por confirmar: RS20/20F, R30/30 y Laura 30/30: catálogo, para la 7803038 que sustituye a la 122270010
No compatible o excluidos: Laura 30 AF S/A — Lleva otra bomba: 122075180, según la tabla
No confundir: NYL 43-15 C (195000049) — Bomba de calefacción con nombre parecido — Nombre parecido; no está comprobado que sea la misma bomba
Confirmación registrada: la Laura 20 AF, la DYL43-15 C y los códigos 4510539, 4510124/01 y 320389739. la Roca 122270010 para esa caldera, pero ninguna cita el 4510539: la equivalencia sigue por confirmar.

Documentación

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

Manual Roca Laura 20 A (PDF) Documento © Roca, facilitado como referencia técnica.

Preguntas frecuentes

Dudas frecuentes sobre la bomba circuladora

¿Sirve para mi caldera?

Solo si tu caldera es una Roca Laura 20 AF: Confirmación registrada: esta bomba (Wilo DYL43-15 C, 4510539) para ella. Además, para esa caldera la bomba Roca 122270010. Para otra caldera, envíanos desde Contacto una foto de su placa y de la etiqueta de tu bomba.

¿Es la referencia Roca 122270010?

Es el código con el que, y venden la bomba de la Laura 20 AF. Ninguna cita el 4510539, el 4510124/01 ni el 320389739, así que la equivalencia está por confirmar. la da por descatalogada y la lista como disponible. Su sustituta, la 7803038, la dan.

¿DYL43-15 C y DYL43-15 Ku C son la misma bomba?

el mismo código Roca 122270010 para los dos nombres, pero no está confirmado que sea la misma bomba: y la llaman DYL43-15 Ku C y DYL43-15C, el nombre de nuestra etiqueta. Ninguna explica qué significa «Ku», así que mira si tu bomba lo lleva.

¿Es la misma que la NYL 43-15 C?

No está comprobado que sea la misma bomba; el nombre se parece. Compara la etiqueta de tu bomba: la nuestra dice DYL43-15 C.

¿Sirve para otras Roca Laura, como la 20 A o la 20/20 F?

solo ha confirmado la Laura 20 AF. Para la 20 A, y citan la 122270010, pero ninguna cita el 4510539: equivalencia con esta bomba por confirmar. Para la 20/20 F, y (por confirmar). Para otra, envíanos desde Contacto una foto de la placa y de la etiqueta de tu bomba.

¿Y si mi Laura lleva la bomba 7803038?

(ref. 280.93.0065) y dan la 7803038 como sustituta de la 122270010; la describe de 2 vías y 3 velocidades. Ninguna cita el 4510539. Confirmación registrada: esta DYL43-15 C solo para la Laura 20 AF; para otra, envíanos una foto de la placa por Contacto.

¿Qué distancia entre bocas y qué conexión tiene?

Para la Roca 122270010, y de dan 130 mm entre bocas (también conexión de 1 pulgada). Son y ninguna cita el 4510539: por confirmar.

¿Cuál es la referencia de esta bomba?

4510539 · DYL43-15 C

¿Qué incluye la pieza?

El conjunto mostrado en las fotografías de esta ficha.

Envío en 1–2 días laborables 1–2 días laborables (España peninsular)

Garantía 1 año revisado y probado

Devolución 14 días piezas sin instalar

Soporte técnico verificamos tu modelo

Bomba Wilo DYL43-15 C Roca – Ref. 4510539
