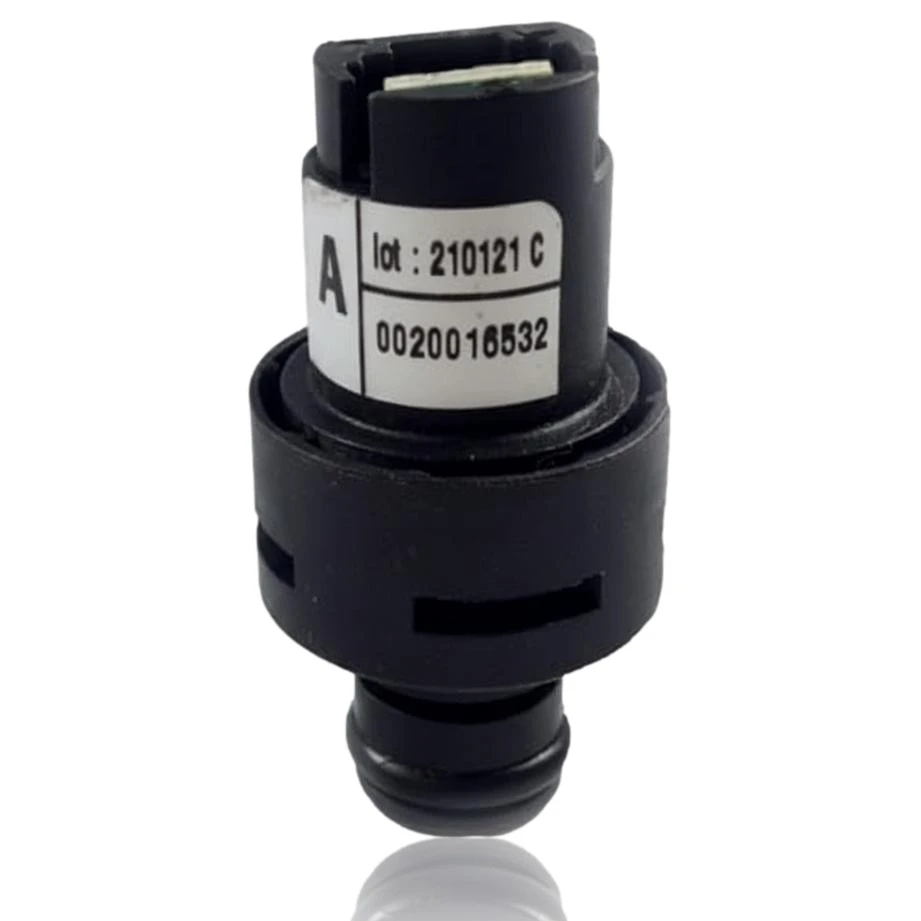

Captador De Presión Isofast 21 Condens F30-B - Código 0020016532
El captador de presión Isofast 21 Condens F30-B es un sensor que mide la presión del circuito de agua en tu caldera. Su función es enviar la lectura a la placa de control para garantizar un funcionamiento adecuado. Cuando falla, puedes notar lecturas erróneas y bloqueos en el sistema, además de que podría mostrarse el código F9: Fallo del detector de presión de agua. Este captador es compatible con calderas de las gamas ThemaClassic y Isofast, incluyendo modelos como F 25 E, C 25 E y F 35 E, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando presentas problemas de presión o errores en la lectura.
- Tipo de pieza
- Captadores de presión
- Estado
- Reacondicionado
- Referencia de catálogo
- S5720500
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S5720500
Captador de presión con referencia S5720500. Seis compatibilidades contrastadas: F 25 E y C 25 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contrastada |
| Saunier Duval C 25 E | ThemaClassic | Contrastada |
| Saunier Duval F 30 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E1 | ThemaClassic | Contrastada |
| Saunier Duval F 24 E1 | ThemaClassic | Contrastada |
| Saunier Duval F 35 E | Isofast | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S5720500 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del captador de presión que tienes montado y comprueba si coincide con la referencia de catálogo S5720500; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el captador de presión S5720500
El captador de presión mide la presión de agua para la electrónica. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera arranca normalmente pero se para en bloqueo por presión sin razón aparente.
Causa: El captador envía señales intermitentes que hacen creer a la placa que hay una caída de presión que no existe.
Anota si el bloqueo ocurre siempre al mismo tiempo; si es así, revisa el cableado del captador antes de cambiarlo.
- 02
En el display aparece un código de presión baja aunque el circuito está lleno y el manómetro lo confirma.
Causa: El captador defectuoso no informa correctamente a la placa sobre la presión real, provocando el bloqueo por seguridad.
Comprueba con un manómetro físico que la presión esté entre 1 y 1,5 bar antes de sustituir el captador.
- 03
La caldera tarda en reconocer que hay presión suficiente después de rellenar el circuito.
Causa: Un captador lento o dañado retrasa el envío de la señal correcta a la centralita.
Espera unos minutos tras rellenar y purgar; si el aviso no desaparece, el problema es del captador.
- 04
El valor de presión en pantalla salta entre cifras distintas sin intervención.
Causa: Esto indica un captador con señal ruidosa o un conector suelto, que envía lecturas erráticas.
Revisa que el conector esté bien encajado y seco; muévelo suavemente con la caldera encendida para ver si el valor se estabiliza.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F9 | Fallo del detector de presión de agua. | El transductor de presión S5720500 entrega señal ausente/fuera de rango o no llega a la PCB, la electrónica interpreta presión anómala y bloquea con F9; verificar midiendo la señal del sensor y el mazo/cableado y contrastando con manómetro externo. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del captador de presión Saunier Duval S5720500
- Referencia de catálogo
- S5720500
- SKU interno Uniclima
- CPI21CF30B1
- Marca
- Saunier Duval
- Tipo de pieza
- Captadores de presión
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Código de pieza (etiqueta)
- 0020016532
Dudas frecuentes sobre el captador de presión S5720500
¿Vale este captador de presión para una Isofast 21 Condens F30-B?
¿Cuándo hay que cambiar este captador en una Isofast F35E?
¿Es la misma pieza para la Isofast C28E1 y la Isofast C28E?
¿Qué código de error está documentado para este captador de presión?
¿Cuántos modelos son compatibles con este captador de presión?
¿Cuál es la referencia de este captador de presión?
