Captor Presión Saunier Duval Themafast C 24 E Ref. S5720500
El captor de presión Saunier Duval Themafast C 24 E es un sensor que mide la presión del agua en el circuito de la caldera. Su función es enviar la lectura de presión a la placa, y cuando falla, se pueden producir lecturas erróneas y bloqueos por falsa falta de presión. El usuario puede notar síntomas como el error F9, que indica un fallo del detector de presión de agua. Este captor es compatible con varias calderas de las gamas ThemaClassic, como el F 25 E, C 25 E y F 30 E, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando se presentan los síntomas mencionados.
- Tipo de pieza
- Captadores de presión
- Estado
- Reacondicionado
- Referencia de catálogo
- S5720500
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S5720500
Captador de presión con referencia S5720500. Seis compatibilidades contrastadas: F 25 E y C 25 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contrastada |
| Saunier Duval C 25 E | ThemaClassic | Contrastada |
| Saunier Duval F 30 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E1 | ThemaClassic | Contrastada |
| Saunier Duval F 24 E1 | ThemaClassic | Contrastada |
| Saunier Duval F 35 E | Isofast | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S5720500 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del captador de presión que tienes montado y comprueba si coincide con la referencia de catálogo S5720500; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el captador de presión S5720500
El captador de presión mide la presión de agua para la electrónica. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera se apaga y muestra un fallo de presión, aunque el agua del circuito tiene buena presión.
Causa: El captador envía una lectura incorrecta a la placa, que piensa que falta agua aunque no sea cierto.
Mide la presión con el manómetro analógico de la caldera (si lo tiene) o con uno externo antes de confiar en la lectura digital.
- 02
El display muestra un código de error de presión que aparece y desaparece sin razón aparente.
Causa: Un captador con lectura inestable envía valores que fluctúan, haciendo que la centralita se bloquee al cruzar el umbral mínimo.
Purga el aire de los radiadores y del circuito: el aire atrapado puede hacer variar la presión real y confundirse con un fallo del captador.
- 03
La caldera no arranca, como si no hubiera suficiente presión.
Causa: Si el captador no envía señal a la placa, esta bloquea el encendido por seguridad, aunque el circuito esté lleno.
Revisa el conector del captador: un pin suelto u oxidado puede interrumpir la señal, igual que una avería interna.
- 04
Al abrir el grifo de llenado, la presión en el manómetro de la caldera sube, pero el fallo de presión persiste.
Causa: Esto indica que el problema está en la lectura electrónica, no en la presión real del circuito, y sugiere un fallo en el captador.
Anota la presión que marca el manómetro mecánico y compárala con la del display digital; si no coinciden, el captador puede estar fallando.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F9 | Fallo del detector de presión de agua. | El transductor de presión S5720500 entrega señal ausente/fuera de rango o no llega a la PCB, la electrónica interpreta presión anómala y bloquea con F9; verificar midiendo la señal del sensor y el mazo/cableado y contrastando con manómetro externo. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del captador de presión Saunier Duval S5720500
- Referencia de catálogo
- S5720500
- SKU interno Uniclima
- CPTC24E
- Marca
- Saunier Duval
- Tipo de pieza
- Captadores de presión
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Código impreso en etiqueta
- 0020016532
Dudas frecuentes sobre el captador de presión S5720500
¿Qué avería resuelve el captor de presión Saunier Duval Themafast C 24 E Ref. S5720500?
¿Este captor de presión es compatible con la Saunier Duval ThemaClassic F 25 E?
¿Cuántos modelos son compatibles con el captor de presión CPTC24E?
¿Qué código de error está documentado para este captor de presión?
¿Este captor es adecuado para la Saunier Duval ThemaClassic C 25 E?

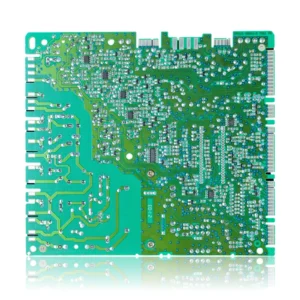

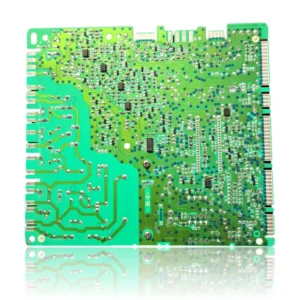

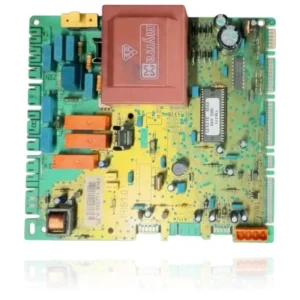

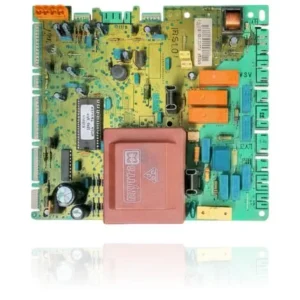

Recambios relacionados con Saunier Duval ThemaClassic
