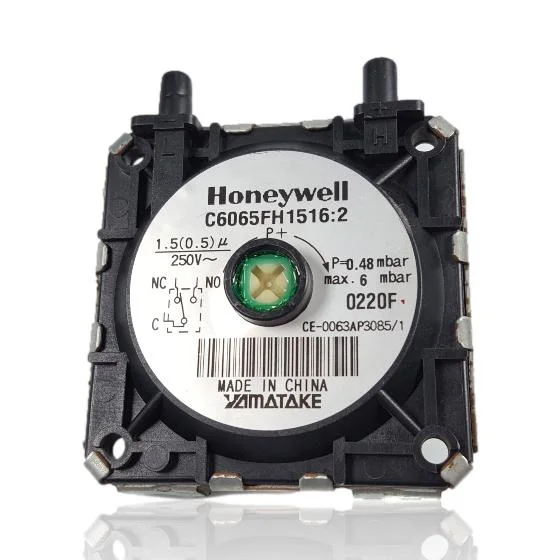

Captador De Presión Honeywell C6065FH1516 Para Caldera VMW 232-1
Captador de presión Honeywell C6065FH1516 (fabricado por Yamatake, Made in China), confirmado por dos fuentes externas. Detecta la presión del circuito y abre o cierra el contacto al llegar al tarado impreso en la etiqueta (P=0,48 mbar, máximo 6 mbar). La sustitución requiere confirmar primero el fallo de la pieza mediante diagnóstico técnico, incluso cuando la caldera no reconoce la señal de presión y no completa el encendido.
- Tipo de pieza
- Captadores de presión
- Estado
- Reacondicionado
- Referencia de catálogo
- 050603
- Garantía
- 1 año
Calderas Vaillant compatibles con la referencia 050603
Captador de presión con referencia 050603. Dos compatibilidades contrastadas: VMW 232-1 y VMW 230-1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 232-1 | Vaillant Turbocombi | Contrastada |
| Vaillant VMW 230-1 | Vaillant Turbocombi | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 050603 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del captador de presión que tienes montado y comprueba si coincide con la referencia de catálogo 050603; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el captador de presión 050603
El captador de presión mide la presión de agua para la electrónica. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y se queda bloqueada al arrancar el extractor.
Causa: El captador de presión no envía la señal adecuada a la centralita para abrir la válvula de gas.
Mira que el extractor funcione correctamente y que el tubo de silicona que va al captador no esté obstruido ni desconectado.
- 02
En el display aparece un error de presión o falta de tiro, y la caldera necesita reiniciarse para volver a intentarlo.
Causa: La centralita indica que el captador no detecta la presión mínima de evacuación en el tiempo requerido.
Antes de cambiar la pieza, revisa el conducto de salida de humos por si hay obstrucciones (nidos, hielo, hojas) que afecten al tiro.
- 03
El fallo ocurre sobre todo en días de viento o mal tiempo, mientras que en condiciones normales la caldera enciende bien.
Causa: Con un margen de presión bajo, cualquier contrapresión externa en el conducto puede sacar al captador de su rango de lectura.
Si el problema coincide con viento fuerte, revisa primero el terminal de salida exterior antes de considerar que el captador está averiado.
- 04
La avería es intermitente: la caldera enciende bien la mayoría de las veces, pero a veces se bloquea sin razón aparente.
Causa: Una conexión eléctrica floja o una pequeña fuga en el tubo hace que la lectura del captador varíe justo en el límite de conmutación.
Revisa que el conector eléctrico del captador esté bien encajado y que el tubo de toma de presión no tenga grietas ni fugas.
Códigos de error Vaillant que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.22 | Desconexión de seguridad: falta de agua. | El captador de presión (050603) puede enviar una lectura de presión demasiado baja aunque el circuito esté correcto, activando la seguridad. Verificar comparando el manómetro con la lectura digital y chequear alimentación/señal del sensor (p. ej., autotest S.97 o medición en mazo). |
| F.73 | Error: sensor de presión de agua no conectado o cortocircuitado. | Fallo del captador (abierto/corto) o del cableado provoca señal inválida de presión. Verificar continuidad y polaridad del mazo, tensión de alimentación (5/24 V) y lectura del sensor en diagnóstico. |
| F.74 | Error: problema eléctrico del sensor de presión de agua. | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| F.75 | Al arrancar la bomba no se detecta un salto de presión suficiente. | Si el captador de presión está averiado/atascado o no detecta el incremento de presión al inicio de la bomba, dispara F.75. Verificar purga del circuito y que la lectura del sensor varía al arrancar la bomba y coincide con el manómetro. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del captador de presión Vaillant 050603
- Referencia de catálogo
- 050603
- SKU interno Uniclima
- PTVMW232-1
- Marca
- Vaillant
- Tipo de pieza
- Captadores de presión
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Modelo
- C6065FH1516
- Presión de tarado
- P=0.48 mbar, máx. 6 mbar
- Tensión
- 250V~
- Código CE
- CE-0063AP3085/1
Dudas frecuentes sobre el captador de presión 050603
¿Quién fabrica el captador de presión C6065FH1516 de la VMW 232-1?
¿Qué avería indica que hay que cambiar el captador de presión de la VMW 232-1?
¿Qué significa el sufijo ':2' que aparece junto al modelo C6065FH1516?
