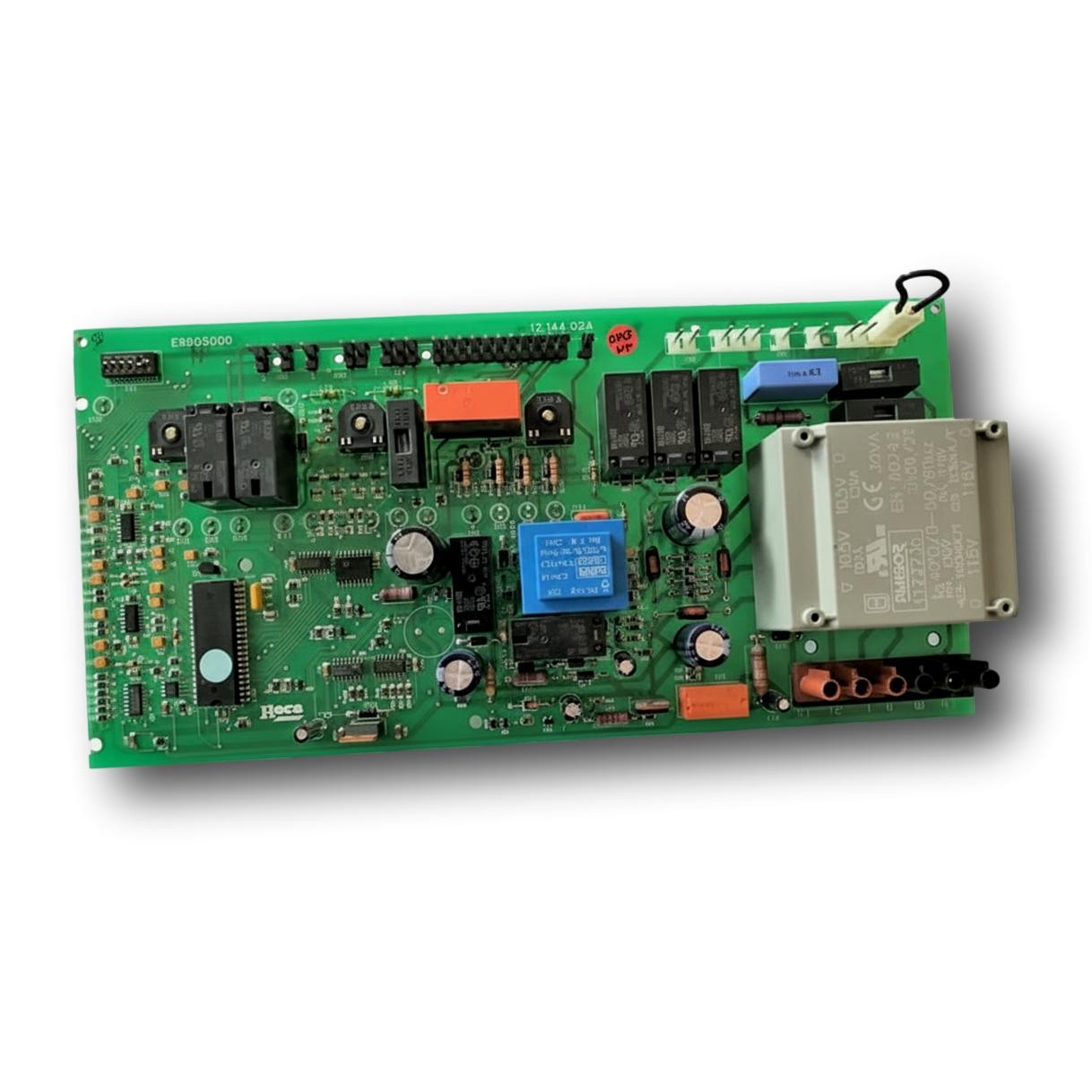

Placa Electrónica Heca para Caldera Roca RS-20/20F - Código 12.144.02A Ref. 122123200
- Para 1 caldera Roca RS
- Se revisa si: la caldera no enciende, la caldera se enciende
- Península 24/48 h · 9 € · gratis desde 120 €
- No admite devolución (placa electrónica)
- Revisada y probada, garantía 1 año
¿Vale para tu caldera?
Calderas Roca compatibles con la referencia 122123200
- RS 20/20 FRS
¿No ves tu modelo? La referencia serigrafiada manda. Cómo comprobarlo o envíanos una foto por WhatsApp.
Cómo comprobar si la ref. 122123200 es la pieza de tu caldera
-
Lee la referencia en tu placa
Debe poner 122 123 200 en la etiqueta o la serigrafía. Si no se lee, no la deduzcas por la forma.
-
Busca el modelo de tu caldera
Está en la placa de características. Búscalo en la lista de compatibles.
-
Compara etiqueta, PCB y revisión
Con la placa instalada, antes de montar.
-
Si dudas, envíanos una foto
De la serigrafía: te lo confirmamos antes de que compres.
Enviar foto por WhatsApp
Síntomas que requieren diagnóstico en la placa electrónica 122123200
La caldera no enciende, no hay luces ni respuesta al intentar encenderla
- Causa
- El microcontrolador de la placa es responsable del arranque; si falla, la caldera no funcionará
- Qué hacer
- Mira que haya corriente en la red y que el fusible general no esté fundido
La caldera se enciende pero se apaga a los pocos segundos, siempre en el mismo momento
- Causa
- El microcontrolador controla el encendido; si falla, puede hacer que se apague en el mismo punto del ciclo
- Qué hacer
- Cuenta el tiempo que tarda en apagarse; si es siempre el mismo, es probable que el problema esté en la placa
La llama varía de potencia sin necesidad, sube y baja sin que se lo pida la caldera
- Causa
- La placa envía la señal de modulación a la válvula de gas, por lo que un fallo aquí puede causar problemas en la llama
- Qué hacer
- Asegúrate de que la válvula de gas y su bobina funcionan correctamente antes de pensar que la placa es la causa
Las luces del panel parpadean o la caldera se apaga y enciende sola de manera intermitente
- Causa
- El transformador de 230VAC con salidas de 10,6V puede estar suministrando una tensión inestable a la placa
- Qué hacer
- Mide con un polímetro las salidas de 10,6V del transformador; si son irregulares, verifica el fallo antes de cambiar la placa
Cualquier intervención debe realizarla personal habilitado en gas y electricidad. Reparación y diagnóstico
Códigos de error Roca que requieren diagnóstico
Error 60-90: El relé de llama no funciona bien o está pegado.
- Comprobaciones técnicas
- El relé de llama va integrado en la placa: si se queda pegado o no conmuta, la placa no valida la ionización y bloquea. Verificar orden/estado del relé en la PCB y microamperios de ionización; si hay ionización correcta y el relé no cambia, la placa está averiada.
Error 50-70-90: Defecto en el relé de seguridad, no cierra tras la demanda.
- Comprobaciones técnicas
- El relé de seguridad de la placa no cierra sus contactos cuando la electrónica se lo ordena. Verificar señal a la bobina y continuidad de contactos; si recibe orden y no cierra (o está carbonizado), sustituir la placa/cuadro de control.
Error 40-60-70-90: Relé de seguridad, temporización de encendido muy larga.
- Comprobaciones técnicas
- La gestión de tiempos de encendido en la placa falla porque el relé de seguridad (en la PCB) no actúa a tiempo. Comprobar gas y chispa; si todo está correcto y el relé de la placa tarda en actuar o no conmuta, la causa es la propia placa.
Ficha de la placa electrónica Roca 122123200
Cuando abres el grifo o enciendes la calefacción, la placa electrónica Heca para caldera Roca RS-20/20F se encarga de controlar el encendido, la modulación del quemador, la bomba y las funciones de seguridad. Si esta pieza falla, notarás que la caldera no arranca, se bloquea o presenta un comportamiento errático. Puede mostrar códigos de error como 60-90, 50-70-90 o 40-60-70-90. Es compatible con la gama RS, incluyendo modelos como el RS 20/20 F, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla en caso de fallos en el encendido o funcionamiento inadecuado.
Datos de la pieza
- Referencia Roca
- 122123200
- Fabricante componente
- Heca
- Código placa
- 12.144.02A
- transformador
- Primario 230VAC (115VAC), salidas 2x10,6V (10-13VA aprox.), potencia total marcada 30VA, EN 60742, marcado CE
Manual Roca RS 20/20 FPDF
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada: no son necesariamente referencias equivalentes. Manual © Roca, facilitado como referencia técnica. Ficha revisada el .
Preguntas frecuentes sobre la placa electrónica Roca 122123200
¿La placa Heca de la Roca RS 20/20 la fabrica Heca o Roca?
La fabrica Heca; el logo aparece junto al microcontrolador, aunque sin una segunda fuente que lo confirme.
¿La placa Heca código 12.144.02A es la misma que el SKU MECRRS2020F?
No. Comparte referencia de catálogo pero es una placa físicamente distinta, con código 55023/A y transformador Myrra.
¿La placa Heca 12.144.02A vale también para la caldera Roca RS-20/20F?
Sí, es compatible con RS 20/20 y RS-20/20F según la compatibilidad indicada.
¿Qué código debo buscar en mi caldera Roca RS 20/20 para confirmar que es esta placa Heca?
El código 12.144.02A, que se lee impreso en la placa.
¿Cómo sé si la placa 122123200 es la de mi caldera Roca?
Mira la referencia serigrafiada en la placa que tienes montada: debe poner 122 123 200. Después comprueba el modelo en la placa de características de tu caldera. Esta placa tiene una compatibilidad contrastada, en la familia RS. Si no encuentras la referencia o tu modelo no aparece en la lista, envíanos una foto por WhatsApp y te lo confirmamos antes de que compres.
¿Qué significa que esta placa sea reacondicionada?
Que no es una pieza nueva: se vende revisada y probada, con 1 año de garantía. Al ser un componente electrónico preparado para un modelo de caldera concreto, no admite devolución.
¿Cuánto cuesta el envío y cuánto tarda en llegar?
Depende del país de entrega. En la España peninsular cuesta 9 € por pedido (gratis desde 120 €) y el transporte con TIPSA tarda 24/48 h. En otros 24 países de la Unión Europea el precio y el plazo cambian según el país y el peso: por ejemplo, Portugal, 9 € y de 2 a 4 días; Francia, 13,50 € y de 3 a 4 días (paquete de hasta 3 kg).
Los pedidos hechos antes de las 13:00 en día laborable salen, por lo general, en 24 a 48 horas hábiles. No enviamos a Baleares, Canarias, Ceuta ni Melilla. El coste exacto aparece en el carrito antes de pagar. Consulta plazos y tarifas de envío por país.
¿Puedo devolverla si al final no es mi pieza?
No. Las placas electrónicas no admiten devolución: cada una se revisa, se prueba y se prepara para un modelo de caldera concreto, y la ley trata estos productos como personalizados, sin derecho de desistimiento (artículo 103 c del Real Decreto Legislativo 1/2007). Además, una vez conectada no se puede comprobar si ha sufrido daños, así que no puede comprarse para probar si la avería está en la placa.
Si llega defectuosa o te enviamos una referencia distinta de la pedida, respondemos nosotros, y la placa tiene 1 año de garantía. Antes de comprar, envíanos una foto de la etiqueta de tu placa por WhatsApp y te confirmamos que es la tuya. Lee la política de devoluciones.
