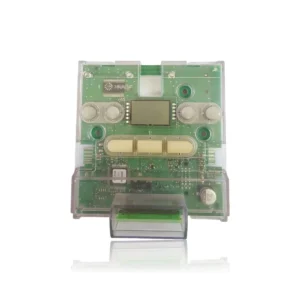

Módulo Interfaz De Pantalla Saunier Duval Isofast Condens F 30-35 E Ref. S1072300
Saunier Duval Isofast Condens cuenta con el módulo interfaz de pantalla que gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando esta placa electrónica de control falla, la caldera puede no arrancar, bloquearse o funcionar de manera errática. El usuario puede notar problemas como los códigos de error F12, F18 o F13. Este módulo es compatible con los modelos Isofast Condens F 30 E y F 35 E, así como con otros modelos de las gamas Isofast e Isomax. Un técnico debe confirmar mediante diagnóstico si procede sustituir la pieza al detectar cualquiera de estos síntomas.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S1072300
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1072300
Placa electrónica con referencia S1072300. Siete compatibilidades contrastadas: F 30 E y F 35 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 30 E | Isofast Condens | Contrastada |
| Saunier Duval F 35 E | Isofast Condens | Contrastada |
| Saunier Duval F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 35 EA | Isofast | Contrastada |
| Saunier Duval F 35 E | Isomax | Contrastada |
| Saunier Duval Condens F 35 E | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1072300 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1072300; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S1072300
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El panel de mando no muestra ninguna información, pantalla completamente en negro.
Causa: Si la electrónica del módulo falla, no se muestra nada en la pantalla aunque la caldera funcione.
Mira si la caldera tiene corriente y si otros pilotos o ruidos de la placa principal están activos antes de cambiar el módulo.
- 02
El panel no responde a ningún botón ni permite controlar la caldera desde ahí.
Causa: Un fallo en la electrónica del módulo impide la comunicación con el usuario, dejando el panel sin respuesta.
Revisa que el conector entre este módulo y la placa principal esté bien encajado y sin óxido antes de sustituirlo.
- 03
La caldera parece funcionar (se oye o da servicio) pero el panel se queda mudo, sin luces ni mensajes.
Causa: El control de encendido puede estar en la placa principal, y este módulo solo muestra y recibe órdenes del usuario.
Confirma si la caldera realmente proporciona calefacción o agua caliente sin intervención del panel; si es así, el problema está en este módulo.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F12 | Sin señal del interface de usuario | Sí — apunta a este módulo de display/interface o a su cable de conexión con la placa principal. |
| F18 | Fallo del interface de usuario | Sí — corresponde a este módulo de display/mando. |
| F13 | Fallo del circuito impreso principal | No — ese código es de la placa PRINCIPAL (otra pieza), no de este display. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1072300
- Referencia de catálogo
- S1072300
- SKU interno Uniclima
- DMISC28EA
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 35 E H-MOD (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica S1072300
¿Vale este módulo de interfaz de pantalla para una Isofast Condens F 35E?
¿Este módulo también sirve para la Isomax Condens F 35 E?
¿Cuándo hay que cambiar este módulo interfaz en una Isofast F 30 E H-MOD?
