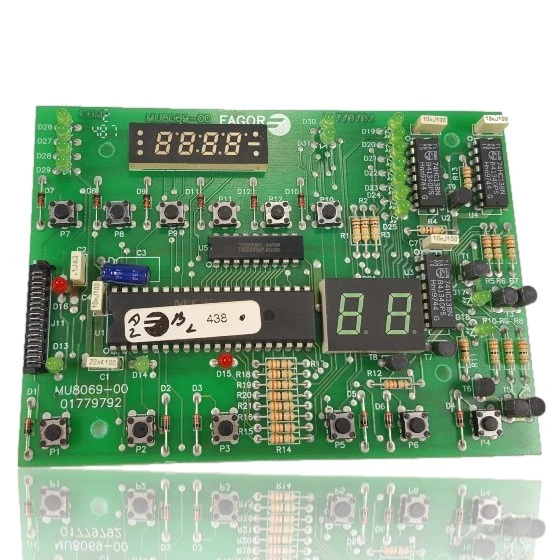

Panel De Mandos Digital Fagor Ecocompact FEE 20-1 - Ref. MU0814500
El Panel de Mandos Digital Fagor Ecocompact FEE 20-1 es una placa electrónica de control que gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando presenta fallos, la caldera puede no arrancar, bloquearse o funcionar de manera errática. El usuario puede notar el código de error E3, que indica que el cuadro de mando es defectuoso. Este panel es compatible con modelos como FEE 20-1 N, FEE 20-1 GLP y FEE 20 F-1 N, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando se detectan estos problemas en el funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- MU0814500
- Garantía
- 1 año
Calderas Fagor compatibles con la referencia MU0814500
Placa electrónica con referencia MU0814500. Cuatro compatibilidades contrastadas: FEE 20-1 N y FEE 20-1 GLP.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Fagor FEE 20-1 N | Fagor Ecocompact FEE 20-1 | Contrastada |
| Fagor FEE 20-1 GLP | Fagor Ecocompact FEE 20-1 | Contrastada |
| Fagor FEE 20 F-1 N | Fagor Ecocompact FEE 20-1 | Contrastada |
| Fagor FEE 20 F-1 GLP | Fagor Ecocompact FEE 20-1 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. MU0814500 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo MU0814500; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica MU0814500
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El panel no enciende ninguna luz ni dígito, como si no le llegara corriente.
Causa: Si el panel falla, se pierde el control manual aunque el resto de componentes estén bien.
Verifica que la caldera está encendida y que no ha saltado ningún fusible general antes de sustituir el panel.
- 02
Los botones no responden al pulsarlos, aunque el display muestra información.
Causa: Los pulsadores y el display pueden depender de circuitos distintos, así que uno puede fallar sin el otro.
Pulsa cada botón con firmeza varias veces y comprueba si alguno sí responde; eso indica un fallo parcial más que una placa muerta.
- 03
No se pueden ajustar los parámetros de temperatura ni el modo de funcionamiento desde el panel.
Causa: Sin el panel operativo se pierde el único canal para cambiar consignas, aunque la caldera siga produciendo calor con el último ajuste guardado.
Comprueba si la caldera mantiene el funcionamiento con el ajuste previo; si es así, el problema está en el panel y no en el control de combustión.
- 04
El panel se reinicia solo o parpadea de forma intermitente.
Causa: Esto suele apuntar a un mal contacto en la conexión del panel con el resto de la electrónica de la caldera.
Revisa que el conector trasero del panel esté bien encajado antes de sustituirlo.
Códigos de error Fagor que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| E3 | Cuadro de mando: defectuoso. | El Panel de Mando Digital (MU0814500) está averiado o sin alimentación, por lo que el autodiagnóstico muestra E3; verificar conectores y cableado hacia el panel y, si procede, probar/sustituir el propio panel. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Fagor MU0814500
- Referencia de catálogo
- MU0814500
- SKU interno Uniclima
- DSPFECOF20
- Marca
- Fagor
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Código de serigrafía (PCB)
- MU8069-00
- Código comercial equivalente
- MU0814500
- Número de serie
- 01779792
- Marcaje adicional en etiqueta interna
- BL 438
Dudas frecuentes sobre la placa electrónica MU0814500
¿Es original de Fagor el panel de mandos MU0814500 de la Ecocompact FEE 20-1?
¿Vale este panel para una Fagor FEE 20 F-1 N o solo para la FEE 20-1 N?
¿Cuándo hay que sustituir el panel MU0814500 de la Ecocompact FEE 20-1?
