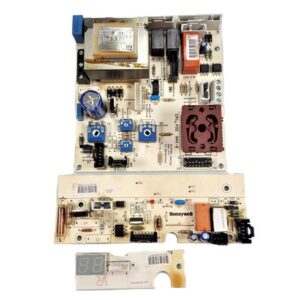

La placa electrónica con referencia 0020076179 es el módulo de control principal de la caldera Saunier Duval Thema NOX F24. Gobierna el encendido, la modulación del quemador, la detección de llama y las seguridades. Su avería se manifiesta como error 13 o error 11 en el display. Equipa 8 modelos de Saunier Duval y Hermann.
Referencia: 0020076179 · equivale a H052003579 (Hermann)
Sirve para: 8 modelos de Saunier Duval y Hermann
Resuelve: códigos 13, 11, 26 y 27
Estado: reacondicionada, probada en banco, 1 año de garantía
Precio: 105 € con IVA · envío 9 € o gratis desde 120 €
Ref. 0020076179
105 €IVA incluidoEn stock · 1 uds
Placa electrónica: recambio reacondicionado que gobierna el encendido, la modulación y las seguridades de la caldera. Útil si la caldera no enciende, se bloquea o el cuadro no responde. Compatible con F 24, 24 SE, 28 SE (ref. 0020076179). Incluye 1 año de garantía y entrega en 1–2 días laborables en España peninsular.
¿No sabes si es tu pieza? Envíanos una foto de la serigrafía por WhatsApp y te confirmamos la compatibilidad antes de comprar.
Envío en 1–2 días laborables
Garantía de 1 año
Devolución 14 días
Soporte técnico
Datos Clave
Ficha rápida
Marca
Saunier Duval
Modelo de caldera
Thema NOX F24
Referencia
0020076179
Referencia
0020076179
Tipo de pieza
Placas Electrónicas
Unidades disponibles
1 uds en stock
Estado
Reacondicionada
Garantía
1 año
Envío
1–2 días laborables (España peninsular)
Devolución
14 días
Calderas compatibles
La misma pieza (ref. 0020076179) equipa estos modelos. Compatibilidad contrastada; verifica la referencia antes de comprar.
Thema NOx
F 24
Supermaster
24 SE
28 SE
30 SE
Supermicra
Ecoplus 24 SE
Hermann
Master Inox 24 SE
Master Inox 30 SE
Supermicra Condensing 24 SE
Códigos de error asociados a esta placa
Códigos de avería relacionados con esta pieza (no con toda la caldera). Suelen tener más causas posibles: descarta antes electrodos, cableado/conexiones y suministro de gas. Verificado con ≥3 fuentes.
Código
Qué significa
Causa y diagnóstico (esta pieza)
13
Fallo del circuito impreso principal (placa electrónica).
La placa principal está averiada o con conexiones internas/externas defectuosas; verificar fusible y tensiones de la PCB (alimentaciones 230/5 V) y conectores. Si con cableado y periféricos correctos persiste, sustituir la placa.
11
Sin recepción por la placa principal (línea MMI).
Fallo de comunicación hacia la placa (receptor/entrada MMI de la PCB) o del cable entre interfaz y placa; comprobar continuidad del lead MMI y 5 V en la interfaz. Si con cable/panel buenos sigue el fallo, la PCB es la causante.
26
Válvula de gas sin función.
El motor paso a paso de la valvulería no responde. Comprobar que el conector múltiple de la placa está bien enchufado y que el mazo de cables no está interrumpido; si el motor y el cableado están bien, la causa es la electrónica.
27
Detección de llama incorrecta: desconexión de seguridad.
Humedad en la electrónica, control de llama averiado o electroválvula de gas defectuosa. Secar y revisar la electroválvula antes de sustituir la placa.
Preguntas frecuentes
¿Cómo confirmo que esta placa es la correcta para mi caldera?
Verifica la referencia serigrafiada 0020076179 en tu placa y que el modelo de tu caldera esté en la lista de compatibles; compara también número y posición de los conectores.
¿Para qué modelos sirve esta placa?
Esta placa la comparten 8 modelos: Saunier Duval Thema NOX F 24; Supermaster 24 SE, 28 SE y 30 SE; Supermicra Ecoplus 24 SE; y Hermann Master Inox 24 SE, Master Inox 30 SE y Supermicra Condensing 24 SE. Si su modelo no aparece, envíenos una foto de la serigrafía y se lo confirmamos.
Al instalarla, ¿hay que parametrizar o configurar algo?
Si sustituyes por la misma referencia, normalmente basta con replicar los puentes/configuración de la original; tras el montaje, un técnico debe verificar parámetros de servicio (tipo de gas, potencias) y comprobar combustión y seguridades.
¿Es lo mismo que el display o panel de mando?
No. Esta es la placa principal (gobierna encendido, modulación, lectura de sondas y seguridades). El display/interface de usuario es una pieza distinta; si tu avería es del panel, no es esta placa.
¿Por qué se avería una placa y cómo evito que la nueva falle?
Suele ser por causas externas: picos de tensión, cortos en bomba, ventilador o válvulas, humedad o mala toma de tierra. Antes de montar la nueva, revisa periféricos, cableado y conectores, corrige fugas de agua y verifica polaridad y tierra.
¿Qué significa reacondicionada y qué cobertura tiene?
Pieza desmontada de una caldera fuera de servicio, revisada y probada en banco; no es nueva de fábrica. Incluye 1 año de garantía y 14 días de devolución. Entrega en 1–2 días laborables en España peninsular.
La placa electrónica —módulo de control o PCB principal— recibe la información de las sondas y decide qué hace la caldera en cada momento. Gobierna cinco funciones: el encendido del quemador, la modulación de la llama según la demanda, la detección de llama por ionización, la lectura de las sondas de temperatura y presión, y las seguridades que cortan el gas ante una anomalía.
Cuando falla, la caldera deja de encender, se bloquea con un código en el display o se reinicia sola. No confundir con el display o panel de mando, que es una pieza distinta.
Encendido · modulación del quemador · detección de llama · lectura de sondas · seguridades
Códigos de error asociados
13 · 11 · 26 · 27
Modelos compatibles
8 (Saunier Duval y Hermann)
Estado
Reacondicionado, revisado y probado en banco
Instalación
Por técnico habilitado (RITE)
Saunier Duval no publica las medidas, el valor del fusible ni el pinout de esta placa, y no los inventamos. Si necesita alguno de esos datos, lo medimos sobre la pieza que tenemos en stock y se lo confirmamos por escrito antes de que compre.
Saunier Duval y Hermann pertenecen al mismo grupo industrial (Vaillant Group) y por eso comparten electrónica. Consulte también el resto de placas electrónicas del catálogo.
Cómo confirmar que es su placa, en 5 pasos
Corte la corriente de la caldera. Desconecte el interruptor y el magnetotérmico antes de abrir la carcasa. Trabajar con la caldera en tensión es peligroso.
Localice la referencia serigrafiada. La referencia 0020076179 va impresa sobre el circuito, junto al conector principal o en un adhesivo blanco.
Cuente los conectores y su posición. Dos placas de referencia parecida pueden llevar regletas distintas. Compruebe que coinciden con las fotos de esta ficha.
Compruebe el modelo en la placa de características. La etiqueta del interior de la carcasa indica el modelo exacto. Debe aparecer en la pestaña de compatibilidad.
Si tiene dudas, envíenos una foto. Mande una fotografía de la serigrafía por WhatsApp al 680 88 49 00 y le confirmamos la pieza antes de que compre.
Qué significa que sea reacondicionada
Esta pieza no es nueva de fábrica, y conviene decirlo por delante. Procede de una caldera retirada del servicio. Antes de ponerla a la venta se desmonta, se limpia, se inspecciona el circuito impreso y se prueba en banco alimentándola y verificando que responde. A cambio cuesta 105 € en lugar del precio de una placa nueva, y en referencias descatalogadas suele ser la única opción disponible.
9 € · 24-48 h laborables a España peninsular (TIPSA) · gratis desde 120 €. No se envía a Canarias, Ceuta ni Melilla.
Referencias equivalentes
Referencias con las que se busca esta misma placa
Referencia
Origen
Observaciones
0020076179
Saunier Duval
Referencia principal del fabricante
H052003579
Hermann
Misma placa con la nomenclatura de Hermann
R155F
Honeywell
Denominación del fabricante del circuito
Estas equivalencias se contrastaron con tres o más proveedores independientes y con la documentación de Hermann. Esta placa no lleva código EAN: en repuestos desmontados no existe, y no lo inventamos.
Síntomas que resuelve la placa 0020076179 en una Saunier Duval Thema NOX F24
La caldera no enciende aunque hay gas y presión de agua correcta.
Se reinicia sola sin motivo aparente.
Muestra el código 13 o el código 11 en el display.
No responde a la demanda de calefacción ni de agua caliente.
El quemador enciende y se apaga a los pocos segundos (fallo de detección de llama).
El display permanece apagado con la caldera alimentada.
Qué significa cada código de error
¿Qué significa el código 13 en una Saunier Duval Thema NOX F24?
Fallo del circuito impreso principal (placa electrónica). La placa principal está averiada o con conexiones internas/externas defectuosas; verificar fusible y tensiones de la PCB (alimentaciones 230/5 V) y conectores. Si con cableado y periféricos correctos persiste, sustituir la placa.
¿Qué significa el código 11 en una Saunier Duval Thema NOX F24?
Sin recepción por la placa principal (línea MMI). Fallo de comunicación hacia la placa (receptor/entrada MMI de la PCB) o del cable entre interfaz y placa; comprobar continuidad del lead MMI y 5 V en la interfaz. Si con cable/panel buenos sigue el fallo, la PCB es la causante.
¿Qué significa el código 26 en una Saunier Duval Thema NOX F24?
Válvula de gas sin función. El motor paso a paso de la valvulería no responde. Comprobar que el conector múltiple de la placa está bien enchufado y que el mazo de cables no está interrumpido; si el motor y el cableado están bien, la causa es la electrónica.
¿Qué significa el código 27 en una Saunier Duval Thema NOX F24?
Detección de llama incorrecta: desconexión de seguridad. Humedad en la electrónica, control de llama averiado o electroválvula de gas defectuosa. Secar y revisar la electroválvula antes de sustituir la placa.
Quién puede montarla
En España, la sustitución de la placa electrónica de una caldera de gas debe realizarla una empresa o un técnico habilitado en instalaciones térmicas, según el Reglamento de Instalaciones Térmicas en los Edificios (RITE). No es una recomendación comercial: es un requisito legal. Después del cambio, el técnico debe verificar los parámetros de servicio —tipo de gas y potencias— y comprobar la combustión y las seguridades.
Contenido técnico revisado por el taller de Uniclima Solutions SL (CIF B21651393), C/ Grafito 12, Torrejón de Ardoz, Madrid. Las equivalencias y los códigos de error de esta página se contrastan con la documentación del fabricante y se verifican en banco sobre la propia pieza antes de publicarla.
