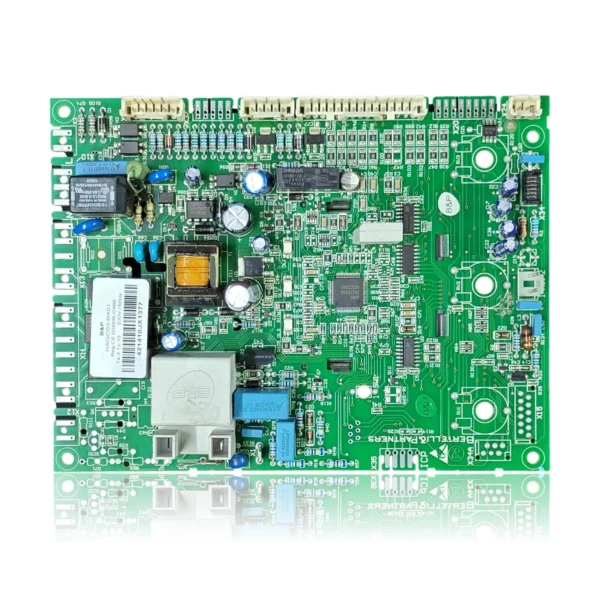

Placa Electrónica Bertelli & Partners Baxi Neodens Plus 28/28F Ref. HAGC03-BX01
Placa electrónica fabricada por Bertelli & Partners (B&P), modelo HAGC03-BX01, para calderas Baxi Neodens Plus y Baxi Platinum Compact. Alimentación 230V/50Hz, Registro CE 0085BU0466. Es la placa de control de la caldera: se cambia cuando falla el sistema electrónico y la caldera no enciende o no responde a los mandos.
IVA incluido
Consultar por WhatsAppCalderas Baxi compatibles con la referencia 7691279
Placa electrónica con referencia 7691279. Ocho compatibilidades contrastadas: Neodens Plus 24/24F y Neodens Plus 28/28F.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Baxi Neodens Plus 24/24F | Neodens Plus | Contrastada |
| Baxi Neodens Plus 28/28F | Neodens Plus | Contrastada |
| Baxi Neodens Plus ECO 24/24F | Neodens Plus | Contrastada |
| Baxi Neodens Plus ECO 28/28F | Neodens Plus | Contrastada |
| Baxi Platinum Compact 24/24F | Platinum Compact | Contrastada |
| Baxi Platinum Compact 28/28F | Platinum Compact | Contrastada |
| Baxi Platinum Compact ECO 24/24F | Platinum Compact | Contrastada |
| Baxi Platinum Compact ECO 28/28F | Platinum Compact | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 7691279 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 7691279; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 7691279
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende, está completamente apagada: ni luces ni pantalla.
Causa: La placa de control no recibe o no procesa la corriente y no activa ningún componente.
Comprueba que llegan los 230 V a la entrada de la caldera y que el fusible general de la vivienda no ha saltado antes de asumir que la placa está mal.
- 02
La pantalla se enciende pero los botones no responden.
Causa: La electrónica de control se ha quedado bloqueada, aunque la corriente básica sigue llegando a la placa.
Desconecta la caldera de la red durante 30 segundos y vuelve a conectarla para forzar un reinicio antes de cambiar la placa.
- 03
La caldera arranca de forma intermitente, a veces enciende y a veces no.
Causa: Un fallo intermitente en la placa (soldadura fría, componente que se calienta) hace que el control falle solo en ciertas condiciones.
Anota si el fallo coincide con el uso de agua caliente o calefacción y revisa que los conectores de la placa estén bien encajados, sin óxido ni holgura.
- 04
Aparece un código de error que no se corresponde con ningún componente externo revisado.
Causa: Cuando la placa descarta fallos de presostato, sonda o válvula y el código persiste, el problema suele estar en la propia electrónica de gestión.
Consulta el código en el manual de la caldera y descarta primero sondas, presostato y válvula de gas antes de asumir que la placa está averiada.
Códigos de error Baxi que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 55 | La caldera no reconoce la placa nueva. | Si has cambiado la placa o se han perdido los parámetros, la caldera puede no reconocer la válvula de gas. Entra en el menú del instalador y ejecuta el calibrado automático (o ajusta F03/F12 según el manual). Si el error desaparece, estaba sin calibrar. |
| 135 | Fallo interno en la placa electrónica. | La placa se ha autodiagnosticado con un fallo interno. Comprueba que le llega corriente y que las conexiones están bien. Si después de reiniciar y revisar sigue el problema, la placa está averiada y hay que cambiarla. |
| 83 | La caldera no se comunica con el mando. | Puede que el bus de comunicación de la placa tenga un problema y no se comunique con el mando. Revisa el cableado y prueba con otro mando que sepas que funciona. Si sigue sin comunicarse, la placa es la culpable. |
| 84 | La caldera no se comunica con el mando. | Igual que el error 83: hay un problema en el circuito de comunicaciones de la placa o un cortocircuito en el bus. Comprueba que el bus tiene continuidad y descarta que sea el mando. Si sigue sin funcionar, la placa falla. |
| 86 | La caldera no se comunica con el mando. | Igual que los errores 83 y 84: hay un defecto en las comunicaciones de la placa. Comprueba el bus y el mando. Si no mejora, hay que cambiar la placa. |
| 87 | La caldera no se comunica con el mando. | Igual que los errores 83, 84 y 86: el interfaz de comunicación de la placa tiene un fallo. Verifica el cableado y el mando. Si el problema persiste, la placa es la causa. |
| 168E | Error interno en la placa de la caldera. | En el modelo Platinum Compact 24/24F, este código indica un problema interno en la placa. Tras comprobar que le llega corriente y no hay interferencias externas, si no se soluciona, la placa está defectuosa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Baxi 7691279
- Referencia de catálogo
- 7691279
- Marca
- Baxi
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fabricante componente
- Bertelli & Partners (B&P)
- Modelo B&P
- HAGC03-BX01
- Alimentación
- 230V / 50Hz
- Registro CE
- 0085BU0466
- Rango temperatura (Ta/Ts)
- Ta:2 / Ts:10
- Código adicional en placa
- 421410JX1377
- Marcado microcontrolador
- 40922C09 R5F212AC SNFP
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Baxi Neodens Plus 24/24F y 28/28F (PDF)Instrucciones de funcionamiento y mantenimiento oficiales de la caldera Baxi Neodens Plus 24/24F y 28/28F, en español. Documento facilitado por Uniclima como referencia técnica.
Dudas frecuentes sobre la placa electrónica 7691279
¿Quién fabrica la placa de la Baxi Neodens Plus 28/28F?
¿Qué modelo y registro CE debo comprobar en la placa de mi Baxi Neodens Plus?
¿Vale esta placa para una Baxi Platinum Compact 24/24F?
¿Qué avería indica que hay que cambiar la placa de la Baxi Neodens Plus?
¿Qué alimentación necesita la placa de la Baxi Neodens Plus 28/28F?
