Placa Electrónica Biasi M90 (Garda/Riva) - Bertelli & Partners

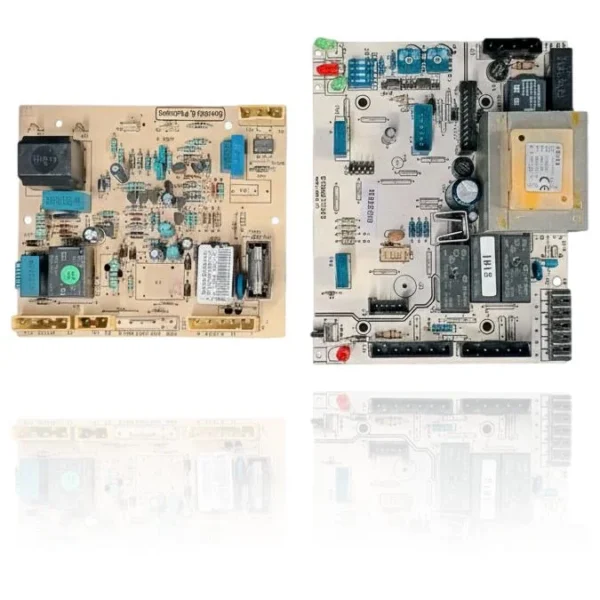

La Placa Electrónica Biasi M90 (Garda/Riva) es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si presenta fallos, notarás que la caldera no arranca, se bloquea o actúa de forma errática. Esta placa es compatible con varios modelos de calderas, incluyendo el Biasi M90.24S y otros modelos de las gamas Manaut, como Minox y Malia, entre otras. Se recomienda sustituirla cuando la caldera muestra estos síntomas de mal funcionamiento.
IVA incluido
Consultar por WhatsAppCalderas Biasi compatibles con la referencia BI1885101
Placa electrónica con referencia BI1885101. Siete compatibilidades contrastadas: Minox 3 24E y Minox 3 28E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Biasi Minox 3 24E | Manaut Minox 3 | Contrastada |
| Biasi Minox 3 28E | Manaut Minox 3 | Contrastada |
| Biasi Minox 3 32E | Manaut Minox 3 | Contrastada |
| Biasi Minox 24-28 A/E | Manaut Minox (24-28 A/E desde 09/2006) | Contrastada |
| Biasi Micon 24E | Manaut Micon | Contrastada |
| Biasi M90.24S | Biasi | Contrastada |
| Biasi Malia 24E | Manaut Malia | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. BI1885101 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo BI1885101; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica BI1885101
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no responde a nada: no hay testigos, no arranca el ventilador, nada de nada.
Causa: Si la etapa de alimentación de la placa está dañada, ningún otro componente recibe corriente aunque llegue red a la caldera.
Antes de cambiarla, comprueba con un polímetro que hay tensión en la entrada de la placa y revisa el fusible.
- 02
Se oyen chasquidos de relé en la placa pero la caldera no llega a encender el quemador.
Causa: Un relé de salida que no cierra bien el contacto intenta conmutar sin conseguir dar paso a la orden de encendido.
Escucha si el chasquido se repite varias veces seguidas en cada intento; ese patrón intermitente es propio de un relé de placa en mal estado.
- 03
El agua caliente sanitaria no calienta aunque la calefacción funciona con normalidad.
Causa: La placa gestiona por separado la orden hacia el circuito de ACS; puede fallar solo esa salida sin afectar a calefacción.
Comprueba si el fallo aparece solo al abrir un grifo de agua caliente y no al pedir calefacción; eso acota el problema a esa salida de la placa.
- 04
La caldera hace un reseteo solo, como si se apagara y volviera a arrancar sin que nadie toque nada.
Causa: Un fallo intermitente en el microcontrolador o su alimentación provoca reinicios espontáneos de la placa.
Anota la hora y frecuencia de los reinicios; si coinciden con el uso de un electrodoméstico cercano, descarta antes un problema de red eléctrica.
Códigos de error Biasi que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| E20 | Bloqueo en el sistema EVG. | Se ha producido un bloqueo en el sistema EVG. Es necesario revisar el sistema para identificar el problema. Si la placa electrónica no está funcionando correctamente, podría ser la causa de este bloqueo. |
| E01 | La caldera no enciende. | La caldera no enciende correctamente. Esto puede deberse a un problema con el encendido o con el suministro de gas. Si la placa electrónica está dañada, puede ser la razón de este fallo. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Biasi BI1885101
- Referencia de catálogo
- BI1885101
- Marca
- Biasi
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fabricante (serigrafia)
- Bertelli & Partners
- Fusible (placa izquierda)
- F3.15A 250V MAX.
Dudas frecuentes sobre la placa electrónica BI1885101
¿Qué fabricante lleva la placa electrónica Biasi M90?
¿Para qué modelos es compatible la placa electrónica Biasi M90 (referencia PLCBIM90)?
¿Cuántos modelos son compatibles con la placa electrónica Biasi M90?
¿Existen códigos de error documentados para la placa electrónica Biasi M90?
¿Es la misma placa para diferentes potencias de los modelos compatibles?
