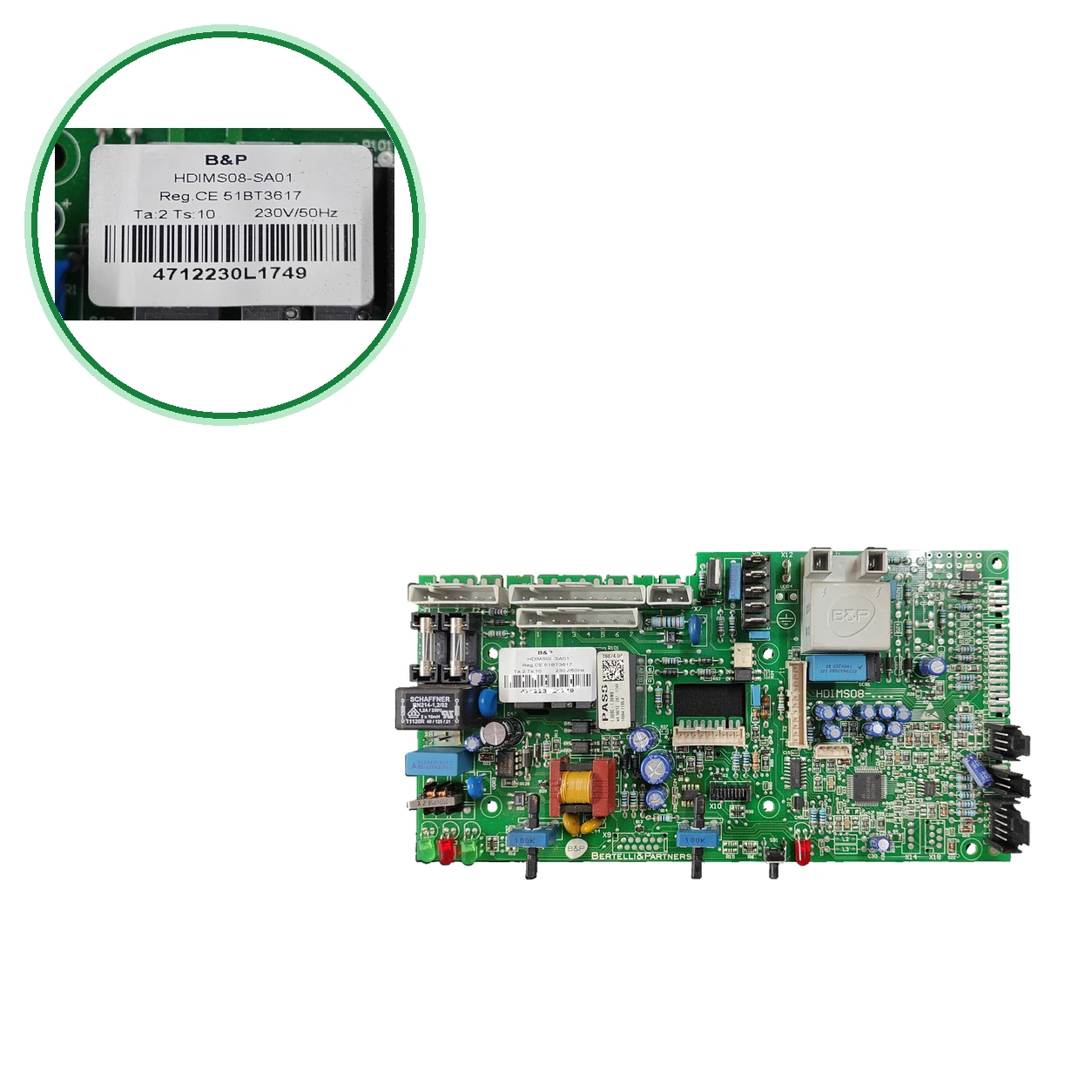

Placa Electrónica Bertelli & Partners HDIMS08-SA01 · BI1995100 Para Biasi M95 24
Aplicación a la variante exacta pendiente de confirmar. Es la placa de control de la caldera: de recambios la clasifican como placa de encendido y modulación.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC284
- Garantía
- 1 año
Calderas Savio Biasi compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 6 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Savio Biasi Biasi 924 y 928 (SA/ED, SAA/ED, SV/ED, SVA/ED) | Savio Biasi | Sin confirmar |
|---|---|---|
| Savio Biasi Biasi M296.24 y M296.28 (SA/EDY, SAX, SV/EDY, SVX) | Savio Biasi | Sin confirmar |
| Savio Biasi Biasi Super Evo, Super Evo Due y Super Evo Tre | Savio Biasi | Sin confirmar |
| Savio Biasi Biasi Parva Low NOx M95.28 CM/BD, Micronew Evo 824/828, Parva Comfort M90 y Parva Helix M91 | Savio Biasi | Sin confirmar |
| Savio Biasi Biasi M95 24 | Savio Biasi | Sin confirmar |
| Savio Biasi Biasi Parva Recupera (M96A) | Savio Biasi | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera se bloquea sin encender y muestra E01.
Causa: Bloqueo de seguridad por falta de encendido.
Pulsar el reset una vez. Si se repite, que lo revise un técnico autorizado.
- 02
La pantalla muestra E06, E07 o E08 (sondas NTC).
Causa: Sonda NTC averiada o sin señal.
Que lo revise un técnico.
- 03
La caldera se bloquea y muestra E09 o E10 (sonda de humos).
Causa: Actúa la sonda de humos de seguridad.
Pulsar el reset una vez. Si se repite, que lo revise un técnico autorizado.
- 04
La pantalla muestra E11 (llama parásita).
Causa: Llama detectada sin que la caldera la haya encendido.
Que lo revise un técnico.
- 05
La caldera no enciende y muestra E01.
Causa: No se detecta llama durante el arranque.
Reiniciar una vez. Si se repite, que lo revise un técnico.
- 06
La caldera muestra un código de sonda (E06, E07 u E08).
Causa: Sonda NTC de calefacción, de agua sanitaria o exterior, o su conexión.
Que lo revise un técnico.
- 07
La caldera muestra E11 (fiamma parásita).
Causa: La electrónica detecta llama cuando no debería.
Que lo revise un técnico.
Códigos de error Savio Biasi que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| E01 | Bloqueo de seguridad: la caldera no ha logrado encender. | Si se repite tras rearmar, apunta al encendido o a la placa. Que lo revise un técnico. |
| E02 | Ha actuado el termostato de seguridad y la caldera se ha bloqueado. | Rearmar una vez. Si se repite, que lo revise un técnico. |
| E06 | Fallo de la sonda NTC de ida de calefacción. | Si persiste con la sonda y su cable en buen estado, apunta a la placa. Que lo revise un técnico. |
| E07 | Fallo de la sonda NTC de agua caliente sanitaria. | Que lo revise un técnico. Si persiste con la sonda bien, apunta a la placa. |
| E08 | Fallo de la sonda NTC exterior. | Solo aparece con sonda exterior configurada. Que lo revise un técnico. |
| E09 | Fallo de la sonda NTC de humos (interrupción). | Que lo revise un técnico. Es una sonda de seguridad de la evacuación. |
| E10 | Bloqueo por intervención de la sonda de humos. | Si se repite, que lo revise un técnico autorizado. |
| E11 | Llama detectada cuando la caldera no debería tenerla. | Que lo revise un técnico. Apunta a la electrónica de llama. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Savio Biasi
- SKU interno Uniclima
- PLC284
- Marca
- Savio Biasi
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- alimentacion marcada
- 230V/50Hz
- campos Ta y Ts literales
- Ta:2 Ts:10; unidades no indicadas en etiqueta
- registro marcado
- Reg.CE 51BT3617
- nominal del filtro
- 1.2A/250V; 2x10mH
- Inventario — Referencia indicada
- BI1995100
- Inventario — Subcomponente filtro Schaffner RN214-1,2/02
- 1,2 A / 250 V; 2 × 10 mH
- Inventario — Subcomponente filtro Schaffner FN 2090-1-02
- 1 A / 250 V; 2 A / 125 V
- Inventario — Aplicación indicada en inventario
- M95 24
- Inventario — Código marcado
- 4712230L1749; 16874.04; 14064.1195.4; wk50/12 2871749
- Identificación — Designación marcada
- HDIMS08-SA01
- Identificación — Código marcado
- 4712230L1749
- Identificación — Código marcado
- HDIMS08
- Identificación — Código marcado
- 16874.04
- Identificación — Código marcado
- 14064.1195.4
- Identificación — Código marcado
- wk50/12 2871749
- Identificación — Código marcado
- RN214-1,2/02
- Ficha técnica — alimentacion marcada
- 230V/50Hz
- Ficha técnica — campos Ta y Ts literales
- Ta:2 Ts:10; unidades no indicadas en etiqueta
- Ficha técnica — registro marcado
- Reg.CE 51BT3617
- Ficha técnica — nominal del filtro
- 1.2A/250V; 2x10mH
- Datos del inventario — Referencia indicada
- BI1995100
- Datos del inventario — Subcomponente filtro Schaffner RN214-1,2/02
- 1,2 A / 250 V; 2 × 10 mH
- Datos del inventario — Subcomponente filtro Schaffner FN 2090-1-02
- 1 A / 250 V; 2 A / 125 V
- Datos del inventario — Aplicación indicada en inventario
- M95 24
- Datos del inventario — Código marcado
- 4712230L1749; 16874.04; 14064.1195.4; wk50/12 2871749
- Marcados adicionales
- Ta: 2; Ts: 10 (unidades no indicadas). Registro CE: 51BT3617. Filtro Schaffner RN214-1,2/02: 1,2 A / 250 V; 2 × 10 mH. Filtro Schaffner FN 2090-1-02: 1 A / 250 V y 2 A / 125 V. Códigos: 4712230L1749; 16874.04; 14064.1195.4; wk50/12 2871749. Marcado PCB: HDIMS08.
- Aplicaciones pendientes de comprobar
- M95 24 — compatibilidad anotada; pendiente de confirmar por variante. Declaraciones de (documentación 23/10/2026; revisión 24/10/2026), pendientes de confirmación por fabricante. Comprobar referencia, revisión y número de serie antes de usar: 924SA/ED · 928SA/ED · 924SAA/ED · 928SAA/ED · 924SV/ED · 928SV/ED · 924SVA/ED · 928SVA/ED · M296.24SA/EDY · M296.28SA/EDY · M296.24SAX · M296.28SAX · M96A.24SM/BD · M96A.28SM/BD · M96A.24SM/BDY
- Por confirmar: Biasi 924 y 928 (SA/ED, SAA/ED, SV/ED, SVA/ED):
- Por confirmar: Biasi M296.24 y M296.28 (SA/EDY, SAX, SV/EDY, SVX):
- Por confirmar: Biasi Super Evo, Super Evo Due y Super Evo Tre, en el título:
- Por confirmar: Biasi Parva Low NOx M95.28 CM/BD, Micronew Evo 824/828, Parva Comfort M90 y Parva Helix M91: (tras control de matrícula)
- No compatible o excluidos: Biasi New Nox M95.24 CM/E y CM/EX, Acquamax, Acta 624-632 y Telepiù 724/728 — las da con la BI2015100, no con la BI1995100
- No confundir: BI2015100 — Placa HDIMS08-SA01 con otra referencia Biasi (ex BI1805106) — para Acquamax, Acta, Telepiù y New Nox M95.24 CM/E y CM/EX. La nuestra es la BI1995100.
- La designación HDIMS08-SA01 también se vende con la referencia Biasi BI2015100, para otras calderas. Compara siempre la referencia Biasi. da 16874.09 y 14064.1195.6 como marcas de la HDIMS08-SA01; no coinciden con las de nuestra etiqueta, registradas.
- HDIMS08-SA01 unida a BI1995100 por al menos independientes; M95.24 con BI1995100 en 3. Sin despiece oficial; la designación se comparte con BI2015100.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Biasi M95 24; Biasi Parva Recupera (M96A).
