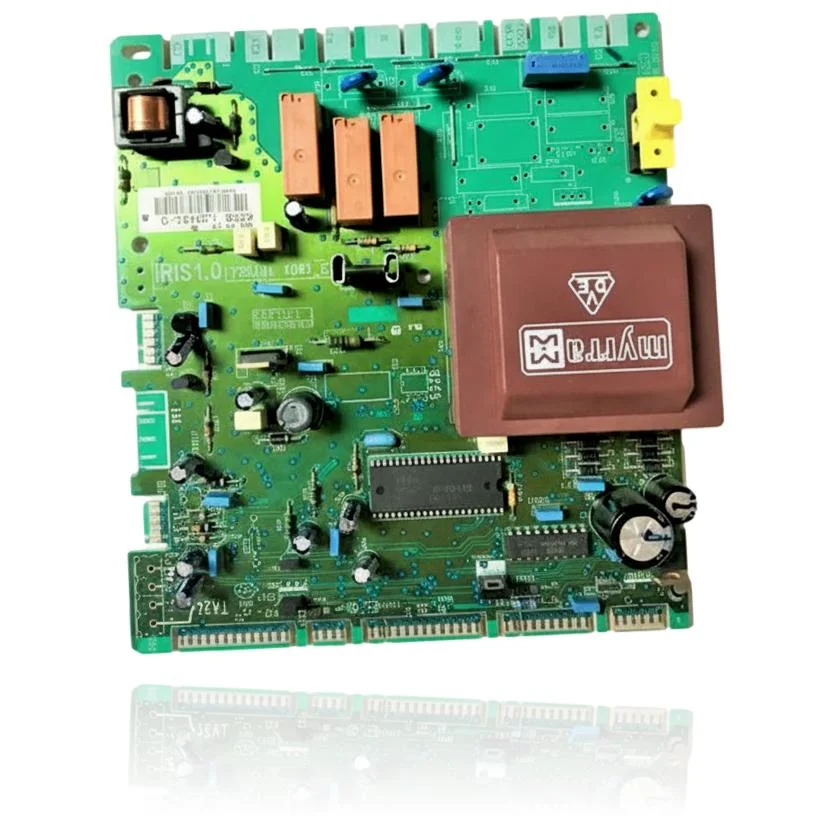

Placa Electrónica Biasi Savio 120M
La Placa Electrónica Biasi Savio 120M es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si presenta fallos, la caldera puede no arrancar, bloquearse o funcionar de manera errática. Los usuarios pueden notar errores como E50, que indica una anomalía de comunicación OpenTherm, E89, que señala un error interno, o E99, que indica que la placa no está configurada. Esta placa es compatible con la gama Savio, específicamente con el modelo 120M. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten estos síntomas o errores.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 2000802038, S1047000
- Garantía
- 1 año
Calderas Biasi compatibles con la referencia 2000802038, S1047000
Placa electrónica con referencia 2000802038, S1047000. Una compatibilidad contrastada: 120M.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Biasi 120M | SAVIO | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 2000802038, S1047000 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 2000802038, S1047000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 2000802038, S1047000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y no hay ninguna reacción al dar la orden de encendido.
Causa: Si la electrónica de control no funciona, no se envía señal para arrancar, por lo que la caldera no responde.
Mira primero la alimentación general y los fusibles accesibles: si la placa no recibe corriente, el problema no es de la electrónica.
- 02
Los mandos del panel no responden a ninguna pulsación.
Causa: El microcontrolador de la placa interpreta las pulsaciones; si se bloquea, el panel no responde aunque parezca que funciona.
Corta la corriente durante 30 segundos y vuelve a encender: si el bloqueo se repite, el fallo está en la placa.
- 03
La caldera se bloquea de forma intermitente: unas veces arranca bien y otras no responde.
Causa: Un fallo intermitente en la electrónica de control suele indicar que la placa está comenzando a fallar.
Lleva un registro de cuándo ocurre el bloqueo (en frío, en caliente, al arrancar): ese patrón ayuda a confirmar que es la placa y no otro componente.
Códigos de error Biasi que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| E50 | Anomalía de comunicación OpenTherm. | Fallo del interfaz de comunicación (OpenTherm) en la placa electrónica o pérdida de bus; verificar desconectando el remoto/OT, comprobando cableado y tensiones en bornes OT de la placa; si persiste, la PCB está dañada. |
| E89 | Error interno (típicamente hardware). | Avería interna de la placa (micro/memoria/reguladores) o red eléctrica fuera de tolerancia; verificar calidad de red y tensiones 230V/5V/3,3V en la placa, y si son correctas sustituir la PCB. |
| E99 | Placa no configurada. | Placa electrónica sin parametrizar o con configuración perdida/incorrecta tras sustitución; verificar e inicializar parámetros/modelo según manual (o BCC/ID si aplica); si no acepta configuración, la PCB está defectuosa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Biasi 2000802038, S1047000
- Referencia de catálogo
- 2000802038, S1047000
- SKU interno Uniclima
- PLCSAV120M
- Marca
- Biasi
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Texto impreso en la placa
- IRIS1.0
- Fabricante del transformador integrado
- MYRRA
Dudas frecuentes sobre la placa electrónica 2000802038, S1047000
¿MYRRA es el fabricante de la placa de la Savio 120M?
¿Cuándo hay que cambiar esta placa de la caldera Savio 120M?
