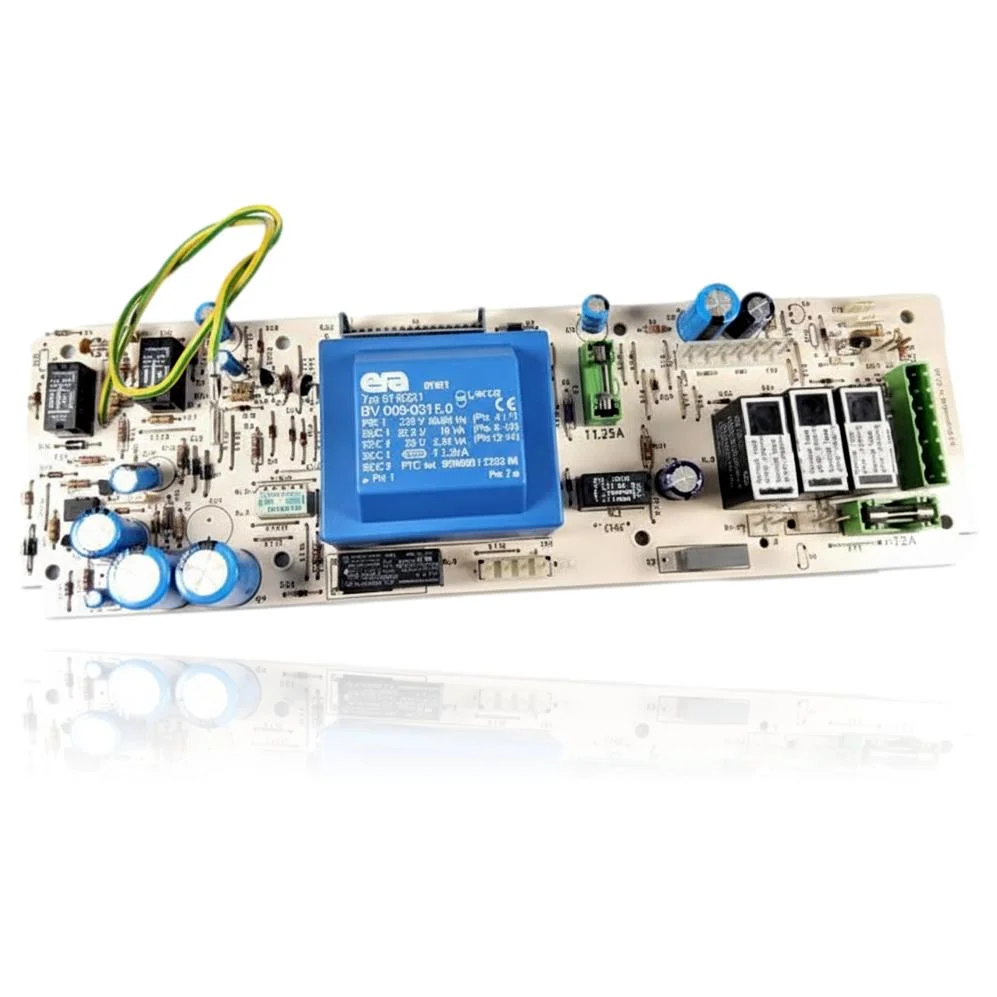

Placa Electrónica Chaffoteaux Calydra 28 FF Ref. 61010592
Cuando abres el grifo o enciendes la calefacción, la Placa Electrónica Chaffoteaux Calydra 28 FF se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si presenta fallos, notarás que la caldera no arranca, se bloquea o actúa de forma errática, pudiendo mostrar el código de error 30: Defecto de comunicación con la placa principal. Esta placa es compatible con varios modelos, como el Calydra 23 FF y el MC FF, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando experimentes estos síntomas para restablecer el funcionamiento de tu sistema.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 61010592
- Garantía
- 1 año
Calderas Chaffoteaux compatibles con la referencia 61010592
Placa electrónica con referencia 61010592. Tres compatibilidades contrastadas: Calydra 23 FF y Calydra 28 FF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux Calydra 23 FF | Calydra | Contrastada |
| Chaffoteaux Calydra 28 FF | Calydra | Contrastada |
| Chaffoteaux MC FF | MC | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 61010592 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 61010592; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 61010592
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y no se ilumina ningún testigo.
Causa: La placa no distribuye alimentación a los circuitos de control aunque reciba corriente.
Mira el fusible de la placa y verifica que el transformador entrega tensión en sus dos secundarios antes de darla por perdida.
- 02
Aparecen códigos de error diferentes cada pocos días sin cambios en la instalación.
Causa: Un componente interno de la placa se degrada y provoca lecturas inestables antes de fallar completamente.
Lleva un registro de los códigos que aparecen y cuándo; si cambian sin motivo aparente, apunta a la placa y no a un sensor suelto.
- 03
La caldera enciende, funciona brevemente y se apaga sola, sin quedar bloqueada.
Causa: La placa pierde la señal de una sonda o de un relé y corta el ciclo por seguridad.
Revisa que las sondas NTC y el cable de detección de llama estén bien conectados en sus conectores de la placa.
- 04
Se percibe olor a quemado cerca de la placa o se observa algún componente oscurecido.
Causa: Una sobretensión o un cortocircuito ha dañado el transformador o la etapa de alimentación de la placa.
Abre la caldera e inspecciona visualmente la placa buscando manchas oscuras o componentes hinchados antes de confirmar el cambio.
Códigos de error Chaffoteaux que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 30 | Defecto de comunicación con la placa principal | La placa electrónica de encendido/potencia (PCB) puede fallar o perder comunicación con el cuadro/display. Verificar tensiones en la PCB (230 Vac de entrada y 5/12 Vdc auxiliares), masas y continuidad/conectores del mazo display–PCB; si todo es correcto y persiste, sustituir la placa (Ref. 61010592). |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 61010592
- Referencia de catálogo
- 61010592
- SKU interno Uniclima
- PECC28FF
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Tensión primario transformador
- 230V 50/60Hz
Dudas frecuentes sobre la placa electrónica 61010592
¿Para qué modelos es compatible la Placa Electrónica Chaffoteaux Calydra 28 FF Ref. 61010592?
¿Cuántos modelos de calderas son compatibles con esta placa?
¿Qué código de error se puede presentar con esta placa?
¿Cuál es la referencia de la Placa Electrónica Chaffoteaux Calydra 28 FF?
¿Esta placa es adecuada para calderas de otras gamas de Chaffoteaux?
