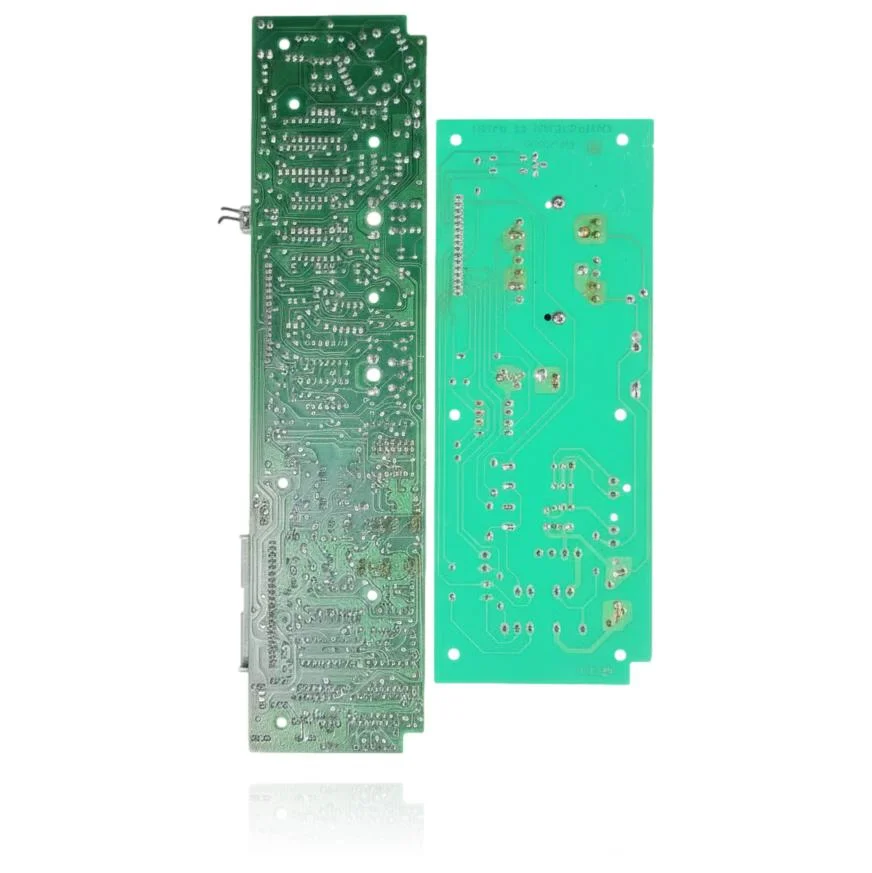

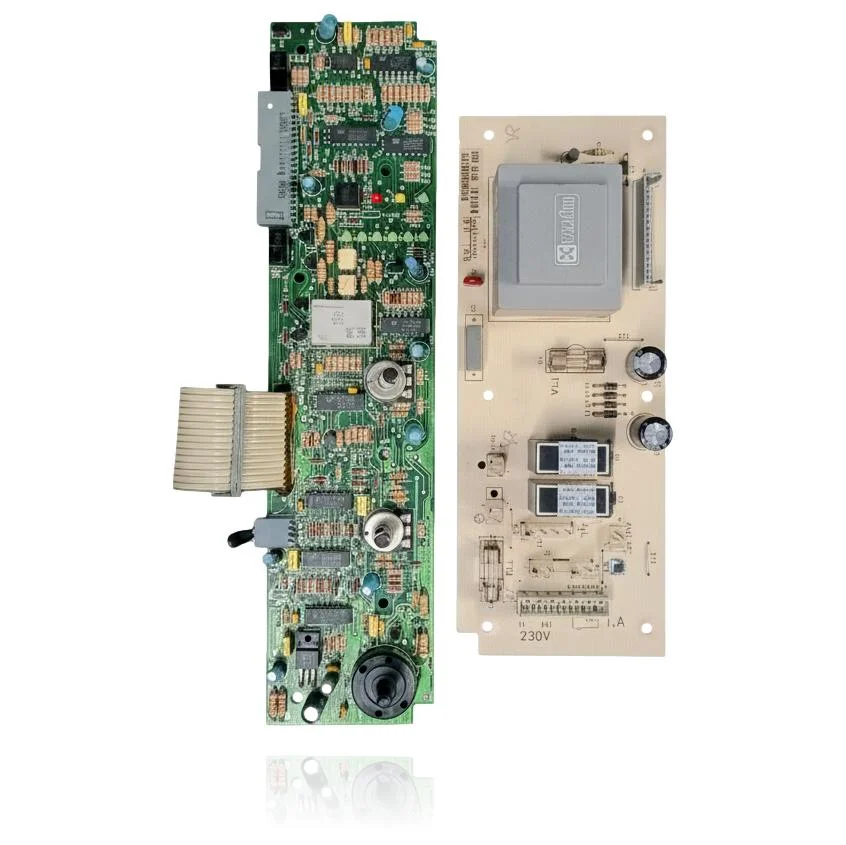

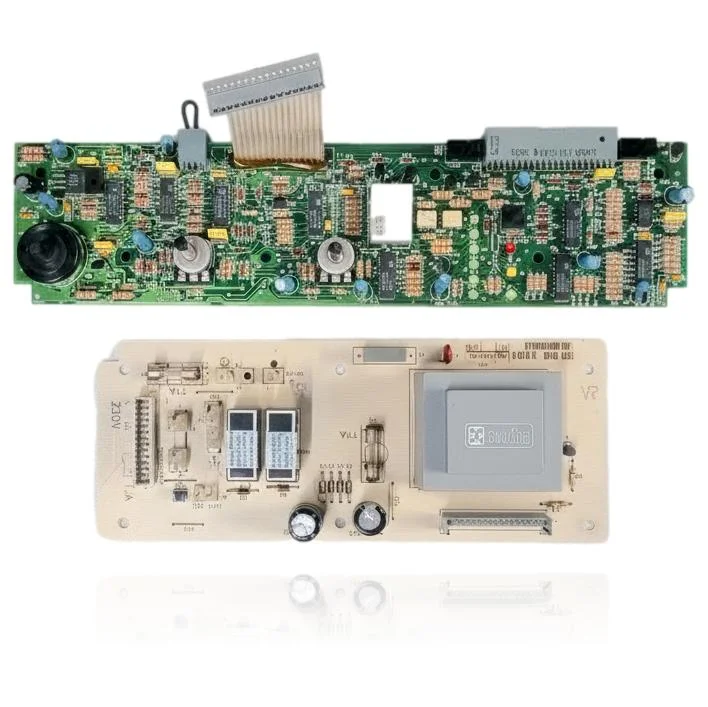

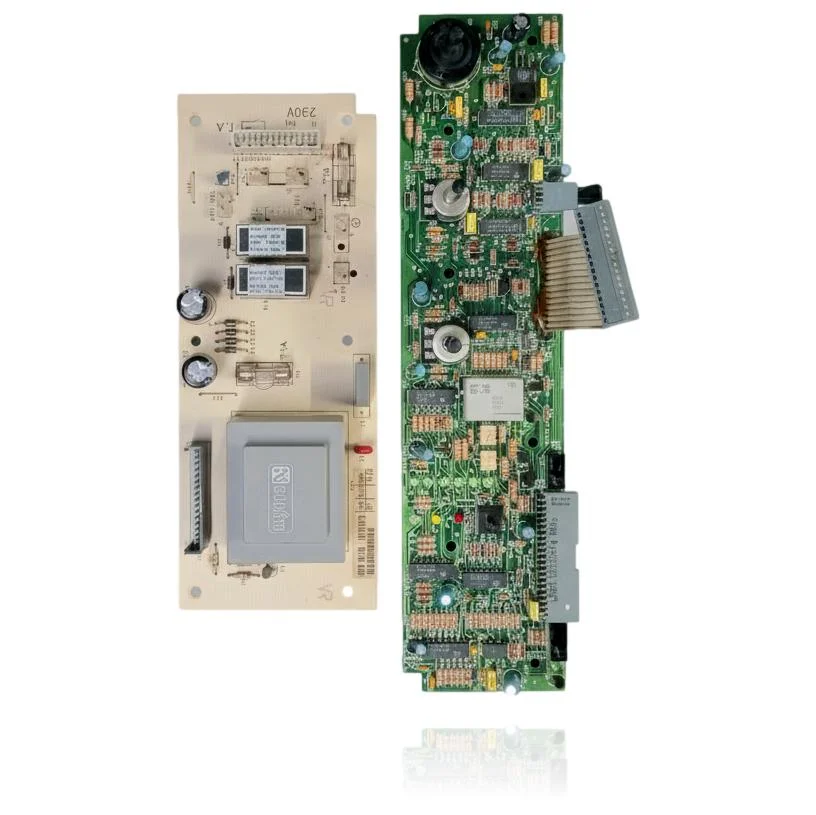

Placa Electrónica Chaffoteaux Calydra Ref. 61010592
Placa Electrónica Chaffoteaux Calydra Ref. 61010592, controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o funcionar de manera errática, mostrando el código de error 30: Defecto de comunicación con la placa principal. Es compatible con modelos como Calydra 23 FF, Calydra 28 FF y MC FF, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando presente fallos en su funcionamiento o si la caldera muestra síntomas de bloqueo.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 61010592
- Garantía
- 1 año
Calderas Chaffoteaux compatibles con la referencia 61010592
Placa electrónica con referencia 61010592. Tres compatibilidades contrastadas: Calydra 23 FF y Calydra 28 FF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux Calydra 23 FF | Calydra | Contrastada |
| Chaffoteaux Calydra 28 FF | Calydra | Contrastada |
| Chaffoteaux MC FF | MC | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 61010592 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 61010592; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 61010592
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y no hay ninguna reacción en el display
Causa: La placa no arranca su alimentación interna aunque le lleguen los 230V al bornero
Mide con un polímetro si llegan los 230V al bornero de conexión antes de cambiar la placa
- 02
Se bloquea con un código distinto cada vez, sin relación con agua, gas o evacuación
Causa: El control electrónico de la placa gestiona todas las señales de la caldera; si falla, puede generar errores que apuntan a piezas sanas
Anota los códigos de varios encendidos: si no coinciden con el mismo componente, la placa es la principal sospechosa
- 03
El mando o el termostato pierden la comunicación con la caldera
Causa: La placa gestiona el bus de comunicación con los mandos externos; si falla, se pierde el enlace
Revisa el cableado del bus y prueba a encender la caldera desde el propio panel antes de descartar la placa
- 04
Los relés se oyen activarse pero la bomba o el ventilador no llegan a moverse
Causa: La placa da la orden de encendido pero no entrega tensión de salida al componente
Mide con el polímetro si hay tensión en el conector de la bomba o el ventilador cuando deberían activarse
- 05
La caldera enciende y se corta sola a los pocos segundos, sin código de error fijo
Causa: Una placa inestable pierde el control del quemador nada más arrancar, aunque el resto de componentes funcionen
Comprueba que el corte no coincide con golpes o vibraciones en el mueble de la caldera, señal de mala soldadura interna
Códigos de error Chaffoteaux que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 30 | Defecto de comunicación con la placa principal | La placa electrónica de encendido/potencia (PCB) puede fallar o perder comunicación con el cuadro/display. Verificar tensiones en la PCB (230 Vac de entrada y 5/12 Vdc auxiliares), masas y continuidad/conectores del mazo display–PCB; si todo es correcto y persiste, sustituir la placa (Ref. 61010592). |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 61010592
- Referencia de catálogo
- 61010592
- SKU interno Uniclima
- PLCH097
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Tensión bornero
- 230V
Dudas frecuentes sobre la placa electrónica 61010592
¿Esta placa Ref. 61010592 es la misma que fabrica Myrra?
¿Vale esta placa para una Chaffoteaux Calydra 23 FF?
¿A qué tensión trabaja el bornero de esta placa en la caldera?
¿Sirve esta placa para una Chaffoteaux MC FF?
¿Cuántos modelos son compatibles con la placa electrónica Chaffoteaux Ref. 61010592?
¿Qué códigos de error son documentados para esta placa?
