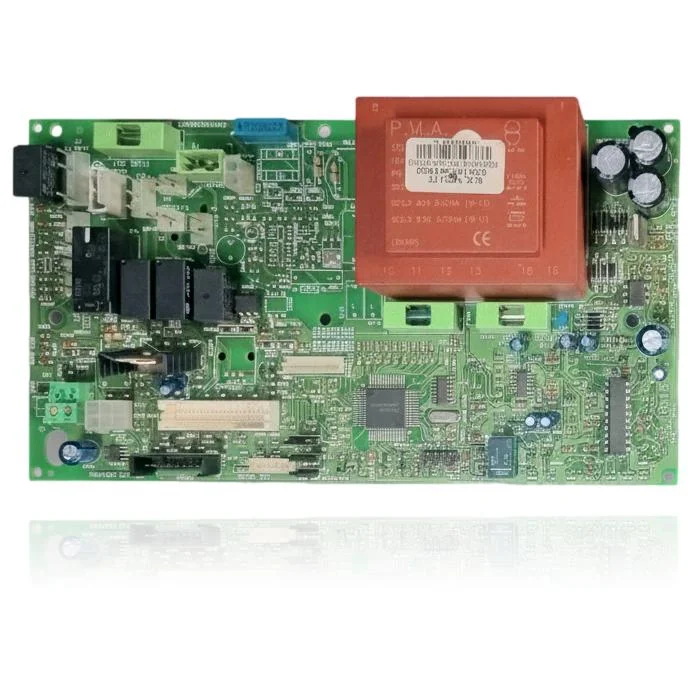

Placa Electrónica Chaffoteaux MX2 24FF Ref. 65100774
Si tu caldera no arranca, se bloquea o se comporta de forma errática, un diagnóstico técnico debe confirmar si necesitas la Placa Electrónica Chaffoteaux MX2 24FF, referencia 65100774. Esta placa es la encargada de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, podrías ver el código 30, que indica un fallo de comunicación con la placa principal. Es compatible con modelos como el MX2 24 FF, MX2 30 FF, y también con la gama Compy MX2. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando presente síntomas de mal funcionamiento.
Calderas Chaffoteaux compatibles con la referencia 65100774
Placa electrónica con referencia 65100774. Cuatro compatibilidades contrastadas: MX2 24 FF y MX2 30 FF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux MX2 24 FF | MX2 | Contrastada |
| Chaffoteaux MX2 30 FF | MX2 | Contrastada |
| Chaffoteaux Compy MX2 24 FF | Compy MX2 | Contrastada |
| Chaffoteaux Compy MX2 30 FF | Compy MX2 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 65100774 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 65100774; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 65100774
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no responde a ninguna orden, ni de calefacción ni de agua caliente.
Causa: Un fallo en la placa impide que la caldera funcione correctamente.
Mira si la caldera recibe corriente estable de red y que el diferencial de la vivienda no salta.
- 02
La caldera se enciende sola sin que nadie haya pedido calor.
Causa: Un fallo en la placa mantiene activa la orden de encendido aunque no haya demanda real.
Desconecta el termostato de ambiente y observa si la caldera sigue encendiéndose sola; esto ayuda a descartar el termostato.
- 03
Se oye un 'clic-clic' de relé repetido y la caldera nunca llega a arrancar.
Causa: El relé de encendido de la placa intenta cerrar el contacto y no lo consigue.
Escucha si ese clic coincide con el intento de arranque del ventilador o la válvula de gas antes de concluir que es la placa.
- 04
Después de un corte de luz la caldera deja de funcionar, aunque antes iba bien.
Causa: La placa no completa correctamente su reinicio tras la caída de tensión.
Corta la alimentación general 1-2 minutos y vuelve a dar corriente para forzar un reinicio completo antes de cambiar la placa.
Códigos de error Chaffoteaux que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 30 | Fallo de comunicación con la placa principal (PCB). | La placa principal (65100774) no establece comunicación con el panel/display, normalmente por avería en la propia PCB (alimentación 5V/12V, micro o pistas). Verificar tensiones en el conector del display, continuidad del mazo y, si son correctas, sustituir la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 65100774
- Referencia de catálogo
- 65100774
- SKU interno Uniclima
- PLCMX2
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tensión
- 250V
- corriente
- 10A
Dudas frecuentes sobre la placa electrónica 65100774
¿Para qué modelos es compatible la Placa Electrónica Chaffoteaux MX2 24FF Ref. 65100774?
¿Qué códigos de error son documentados para esta placa?
¿Esta placa sirve para la caldera Chaffoteaux MX2 30 FF?
¿Puedo usar esta placa en una Chaffoteaux Compy MX2 24 FF?
¿Cuál es la referencia de la Placa Electrónica que necesito?
¿Esta placa es adecuada para una caldera de otra gama que no esté en la lista?
