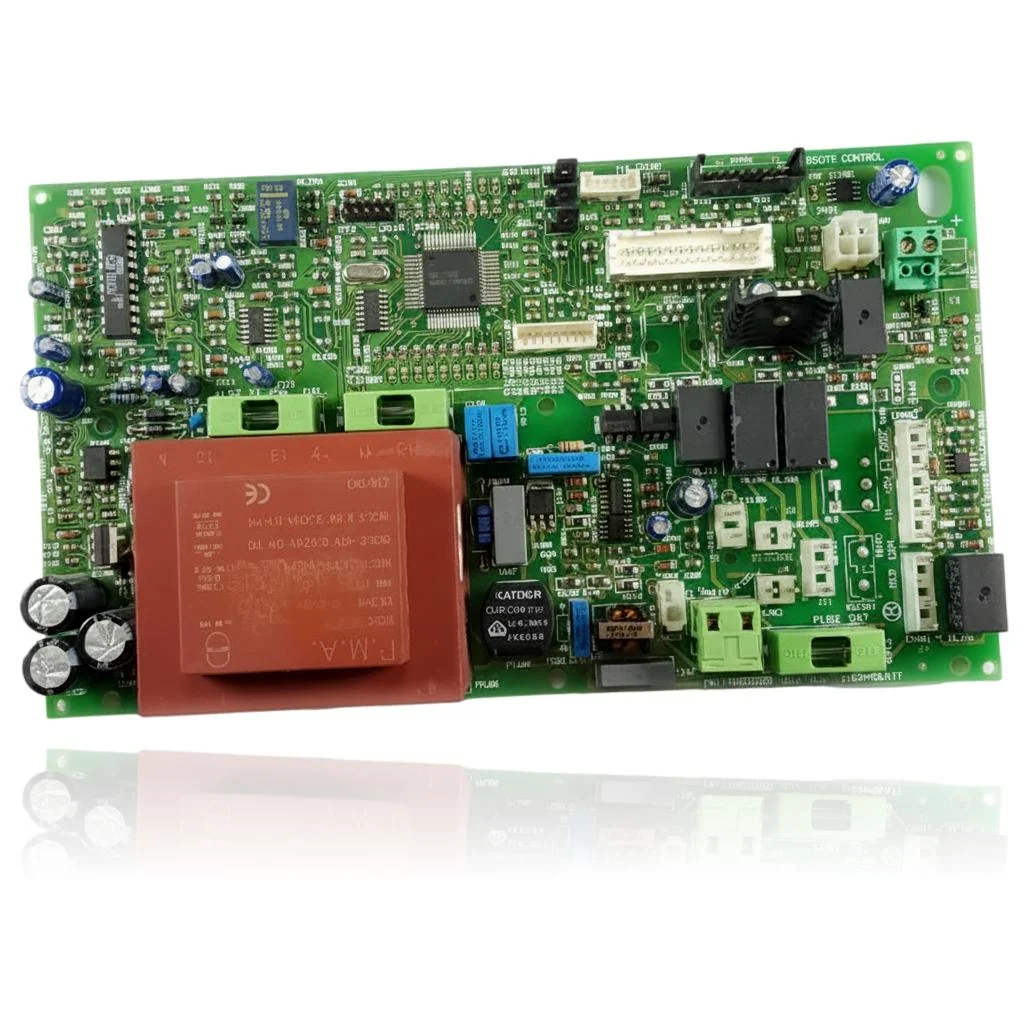

Placa Electrónica Chaffoteaux MX2 Comfort 24 FF Ref. 60000247
La placa electrónica de control gobierna el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. La Placa Electrónica Chaffoteaux MX2 Comfort 24 FF Ref. 60000247 es esencial para el funcionamiento de varios modelos, como la Mira Comfort 24 CF, entre otros. Cuando falla, la caldera puede no arrancar, bloquearse o comportarse de manera errática, generando códigos de error E 20 o E 32. Es compatible con la gama Mira Comfort y debe sustituirse cuando se presentan estos problemas o fallos de funcionamiento.
IVA incluido
Consultar por WhatsAppCalderas Chaffoteaux compatibles con la referencia 60000247
Placa electrónica con referencia 60000247. Cuatro compatibilidades contrastadas: Mira Comfort 24 CF y Mira Comfort 24 FF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux Mira Comfort 24 CF | Mira Comfort | Contrastada |
| Chaffoteaux Mira Comfort 24 FF | Mira Comfort | Contrastada |
| Chaffoteaux Mira Comfort 24 VMC N | Mira Comfort | Contrastada |
| Chaffoteaux Mira Comfort 30 FF | Mira Comfort | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 60000247 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 60000247; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 60000247
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende ni muestra ningún signo de funcionamiento, ni siquiera la luz indicadora.
Causa: La placa no envía alimentación a los circuitos de control internos.
Mira si llega corriente a la entrada de la placa y revisa el fusible interno visible en la tarjeta.
- 02
Aparece un código de error diferente cada vez que se reinicia la caldera.
Causa: La placa interpreta incorrectamente las señales de las sondas o del sensor de llama, generando lecturas erráticas.
Anota cada código que aparezca; si siempre es el mismo, puede ser la sonda y no la placa.
- 03
El mando o el termostato de ambiente no responden, aunque la caldera tiene corriente.
Causa: La placa gestiona la comunicación con el mando, y si ese circuito falla, deja de recibir las órdenes.
Revisa el conector y el cableado del mando antes de cambiar la placa.
- 04
La caldera inicia el ciclo y se detiene a los pocos segundos, en rearme.
Causa: La placa interrumpe el suministro porque no recibe o no mantiene la señal de seguridad de llama.
Mira el electrodo de ionización y su cable antes de reemplazar la placa, porque el síntoma es similar en ambos casos.
Códigos de error Chaffoteaux que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| E 20 | Problema de cableado o fusible 1,25A | La placa principal (PCB) integra la protección de 24 V mediante un fusible de 1,25 A; si este fusible está abierto o falla la etapa de alimentación/regulación en la PCB, el microcontrolador queda sin 24 V y dispara E 20. Verificar midiendo 24 Vdc en la entrada de placa y la continuidad del fusible 1,25 A en la PCB; revisar también arnés y conectores. |
| E 32 | Defecto de comunicación con la placa principal | Fallo de comunicación entre la placa de indicadores y la placa principal por avería del circuito de comunicación/alimentación en la PCB principal. Verificar 5 V hacia la placa de indicadores y continuidad del cableado; si interfaz y cableado están correctos, probar/sustituir la placa principal 60000247. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 60000247
- Referencia de catálogo
- 60000247
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Dudas frecuentes sobre la placa electrónica 60000247
¿Esta placa vale para una Chaffoteaux Mira Comfort 24 VMC N?
¿Cuántos modelos son compatibles con la Placa Electrónica Chaffoteaux PECC1101?
¿Qué códigos de error son documentados para esta placa?
¿Puedo usar esta placa en una caldera que no esté en la lista de compatibilidad?
¿Dónde puedo encontrar la referencia de la placa electrónica?
