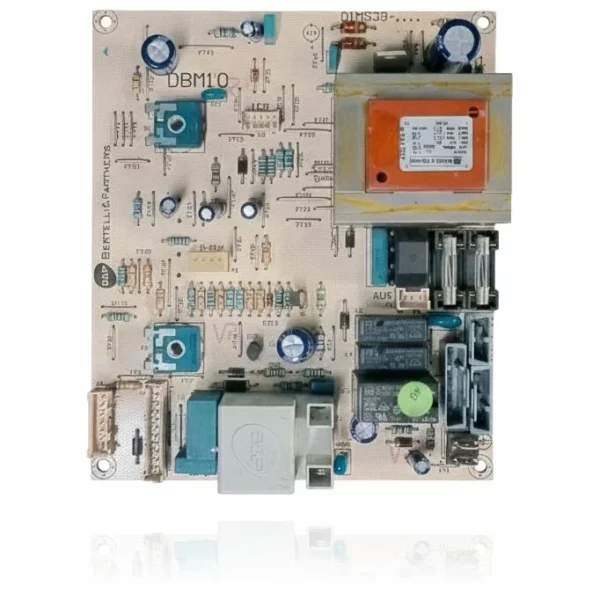

Placa Electrónica Bertelli & Partners Cointra Essential 24 E Ref. DBM10
Si tu caldera no arranca, se bloquea o presenta un comportamiento errático, un diagnóstico técnico debe confirmar si necesitas reemplazar la Placa Electrónica Bertelli & Partners Cointra Essential 24 E, referencia DBM10. Esta placa electrónica de control regula el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, puedes experimentar errores como A02, F04, F05, F07 o A23. Es compatible con modelos de la gama Cointra Essential, como el Essential 24 E y el Essential 32 E, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten esos síntomas o errores.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 39823030
- Garantía
- 1 año
Calderas Cointra compatibles con la referencia 39823030
Placa electrónica con referencia 39823030. Dos compatibilidades contrastadas: Essential 24 E y Essential 32 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Cointra Essential 24 E | Cointra Essential | Contrastada |
| Cointra Essential 32 E | Cointra Essential | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 39823030 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 39823030; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 39823030
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende ni arranca en ningún intento.
Causa: La placa controla todo el encendido: si no funciona, los demás componentes no reciben la orden de arrancar.
Antes de cambiar la placa, comprueba que llega corriente a la caldera y que el fusible interno (si es visible) no está fundido.
- 02
No hay respuesta del termostato ni de los mandos de la propia caldera.
Causa: La placa procesa tanto el termostato exterior como los mandos del panel; si falla, ambos dejan de funcionar.
No fuerces, golpees ni puentees el componente. Pide una comprobación técnica conforme al manual del equipo antes de decidir su sustitución.
- 03
La caldera enciende pero se apaga a los pocos segundos, de forma repetida.
Causa: Si el transformador que alimenta la placa da una corriente irregular, la electrónica puede iniciar el ciclo y cortarlo enseguida por seguridad.
Antes de sustituir la placa, mide si la salida del transformador es estable; una corriente inestable ahí explica el corte sin que el resto del circuito esté dañado.
- 04
El display parpadea o muestra un fallo de placa sin patrón fijo.
Causa: Un fallo de placa sin patrón fijo suele indicar una soldadura fría o un componente que solo falla en caliente.
Antes de cambiarla, comprueba que el fallo no coincide con un pico de consumo eléctrico en la vivienda (otros aparatos encendiéndose a la vez), lo que descartaría la placa.
Códigos de error Cointra que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| A02 | Señal de llama presente con quemador apagado. | La placa electrónica (tarjeta/PCB) puede interpretar señal de ionización falsa o gestionar mal la entrada del electrodo; verificar midiendo la corriente de ionización y descartando electrodo/cableado; si persiste, revisar/reprogramar o sustituir la placa. |
| F04 | Anomalía de los parámetros de la tarjeta. | Parámetros de la PCB mal configurados o corruptos (memoria/EEPROM); verificar entrando en programación y restaurando/ajustando valores; si no guarda o reaparece, la placa está defectuosa. |
| F05 | Anomalía de los parámetros de la tarjeta. | Error de configuración o fallo de la propia PCB (en modelos estancos E también puede indicar fallo de ventilador, pero la marca documenta causa en la tarjeta); verificar y reprogramar parámetros; si no se corrige o no se graban, sustituir placa. |
| F07 | Anomalía de los parámetros de la tarjeta. | Parámetros internos de la placa mal ajustados/dañados; comprobar menú de servicio y restaurar parámetros de fábrica o los prescritos; si reaparece o no permite grabar, placa averiada. |
| A23 | Anomalía de los parámetros de la tarjeta. | Configuración/firmware de la PCB con parámetros incoherentes; verificar y reprogramar parámetros según manual; si no se restablece o vuelve a aparecer, memoria de la placa dañada → sustituir. |
| A24 | Anomalía de los parámetros de la tarjeta. | Parámetros de control en la placa fuera de rango o corruptos; entrar en programación, corregir/restaurar valores y comprobar que la placa los guarda; si no, sustituir la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Cointra 39823030
- Referencia de catálogo
- 39823030
- SKU interno Uniclima
- PEE24E
- Marca
- Cointra
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Fabricante
- Bertelli & Partners
- Código de placa
- DBM10
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Cointra Essential 24 E (PDF) Documento © Cointra, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 39823030
¿Quién fabrica la placa electrónica de la Cointra Essential 24 E?
¿Qué código tiene que llevar mi placa para que sea esta, la DBM10?
¿Qué avería resuelve cambiar esta placa en la Cointra Essential 24 E?
